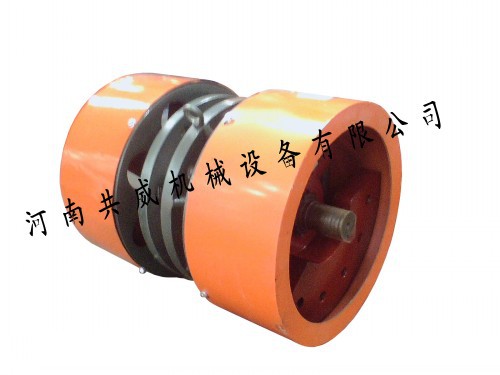

WHQF系列法兰式激振器
用途及特点
WHQF系列法兰式激振器将激振器直接与筛帮连接固定在一起，采用外动力拖动式振动的激振源，该产品可减少设备占用空间和总重量，体积小，运行可靠，是大型振动设备的可靠振动源。已广泛应用于高炉槽下、烧结厂、矿厂等冶金企业。可以根据用户现场空间位置要求设计制造。
结构示意图：
技术参数表：
型号 | 主要结构尺寸（mm） | 轴头键 | 配用电机 | 激振力 KN | 重量kg |
Φ1 | Φ2 | Φ3 | Φ4 | N-M | L | d | | 型号 | 功率KW | |
WHQF-30-6 | 不提供 | 280 | 150 | 300 | 6-21 | 460 | 30 | 10×8 | Y132S-6 | 3 | 30 | 90 |
WHQF-40-6 | 330 | 184 | 376 | 8-25 | 478 | 50 | 14×9 | Y132M1-6 | 4 | 40 | 110 |
WHQF-60-6 | 330 | 184 | 376 | 8-25 | 478 | 50 | 14×9 | Y160M-6 | 7.5 | 60 | 161 |
WHQF-100-6 | 380 | 204 | 416 | 8-32 | 540 | 50 | 14×9 | Y160L-6 | 11 | 100 | 210 |
WHQF-80-8 | 460 | 250 | 470 | 8-32 | 684 | 55 | 14×9 | Y180L-8 | 11 | 80 | 280 |
WHQF-90-8 | 460 | 250 | 470 | 8-32 | 684 | 55 | 14×9 | Y180L-8 | 11 | 90 | 320 |
WHQF-100-8 | 460 | 320 | 528 | 12-26 | 764 | 70 | 18×11 | Y180L-8 | 11 | 100 | 410 |
WHQF-120-8 | 460 | 320 | 528 | 12-26 | 764 | 70 | 18×11 | Y200L-8 | 15 | 120 | 465 |
WHQF-150-8A | 460 | 320 | 528 | 12-26 | 784 | 70 | 18×11 | Y250L-8 | 30 | 150 | 465 |
WHQF-200-8 | 560 | 360 | 721 | 8-32 | 742 | 85 | 22×14 | Y280L-8 | 37 | 200 | 560 |
备注：我公司可根据客户需求进行非标设计。
WHQF法兰式激振器型号：
WHQF法兰式激振器WHQF-30-6
WHQF法兰式激振器WHQF-40-6
WHQF法兰式激振器WHQF-60-6
WHQF法兰式激振器WHQF-100-6
WHQF法兰式激振器WHQF-80-8
WHQF法兰式激振器WHQF-90-8
WHQF法兰式激振器WHQF-100-8
WHQF法兰式激振器WHQF-120-8
WHQF法兰式激振器WHQF-150-8
WHQF法兰式激振器WHQF-200-8
使用及维护：
1、法兰激振器，是将两法兰安装在两筛帮上，连接时向位角必须保持一致。
2、使用激振器每3--5个月补充油脂（2#工业锂基脂）一次， 激振器一般4--6个月小修一次，一年大修一次。小修检查螺栓是否有松动，大修检查螺栓磨损情况。更换新的润滑脂，加注腔内的2/3为益。
3、激振器的使用环境为：-15度-- +40度。如果环境温度低于-15度，应提出特殊要求，并相应的增大配用电机的功率。
4、激振器的螺栓应每周检查一次以防松动。
