金象ZX7-250手提式逆变电焊机
产品标准：GB 15579.1-2004
产品特点：
1）采用先进的IGBT单管逆变技术，主机铁心用进口0.35高矽钢片，进口电子元件电路模块制造。电路简洁，体积小，重量轻，高效节能。
2） 控制电路采用PWM脉宽调制技术，抗供电电压波动，恒流性好，焊接电流稳定，控制精确，噪音低，飞溅小，熔池深，强度高，品质好，性能优越。
3）空载损耗小于100W,与传统焊机相比，节能50%。
4）逆变频率高达100kHz,引弧容易，负载持续率高，动态响应速度快，输出电流强劲，可支持连续焊接。
5）内置过热、过载、过流和短路等多种自动保护功能，设备运行安全可靠。
6）良好的推力调节，具有焊条防粘功能，适用于酸、碱性焊条施焊，支持J507,I508不锈钢等各种焊条焊接。
适合焊接：适宜于焊接大小厚薄低、中碳钢及合金钢等所有黑色金属，均获得优质焊接效果。
应用范围：广泛应用于石油管道，化工，汽车，造船，锅炉，核电，航天，军工，工业安装，桥梁建筑等中小型流动工程焊接及野外作业。
型号 | 单位 | ZX7 - 160 | ZX7 - 200 | ZX7 - 250 | ZX7 - 400 |
输入电源电压 | V | AC220±15% | AC220±15% | AC380±15% | AC380±15% |
输入电源频率 | Hz | 50/60 | 50/60 | 50/60 | 50/60 |
额定输入容量 | kVA | 5 | 6.5 | 12 | 18 |
额定输入电流 | A | 16.～21 | 22～28 | 40～54 | 19.3～27.6 |
空载电压 | V | 60 | 60 | 65 | 65 |
负载持续率 | % | 60 | 60 | 60 | 60 |
输出电流调节范围 | A | 10～160 | 10～200 | 20～250 | 40～400 |
输出电压调节范围 | V | 20.4～26.4 | 20.4～28 | 20.6～30 | 21.6～36 |
负 载 持 续 率 X | 60% | I2 | A | 160 | 200 | 250 | 400 |
U2 | V | 26.4 | 28 | 30 | 36 |
80% | I2 | A | 130 | 173 | 210 | 345 |
U2 | V | 25.2 | 26.9 | 28.4 | 33.8 |
100% | I2 | A | 110 | 155 | 185 | 310 |
U2 | V | 24.4 | 26.2 | 27.4 | 32.4 |
空载损耗 | % | 40 | 40 | 40 | 100 |
效率 | % | 98 | 98 | 98 | 98 |
功率因数 | cos￠ | 0.93 | 0.93 | 0.93 | 0.93 |
绝缘等级 | | F | F | F | F |
外壳防护等级 | | IP21S | IP21S | IP21S | IP21S |
适用焊条直径 | mm | Ø 1～4 | Ø 1～4 | Ø 1～5 | Ø 2.5～6 |
24h连续工作用焊条直径 | mm | 3.2 | 4 | 4 | 5 |
适合焊接板材厚度 | mm | 0.5—15.0 | 1.0—15.0 | 2.0—20.0 | 2.0—25.0 |
外形尺寸 (L×B×H) | mm | 430×190×335 | 430×190×335 | 500×210×385 | 600×310×620 |
重量 | kg | 11.5 | 11.5 | 14.5 | 25 |
电力保险容量 | A | 25 | 30 | 40 | 18 |
输入电缆 | N×mm2 | YZ 3×4 | YZ 3×6 | YZ 3×6 | YZ 3×10 |
输出电缆 | N×mm2 | YH 1×25 | YH 1×25 | YH 1×35 | YH 1×50 |
接地电缆 | N×mm2 | YH 1×16 | YH 1×16 | YH 1×25 | YH 1×35 |
| | | | | |

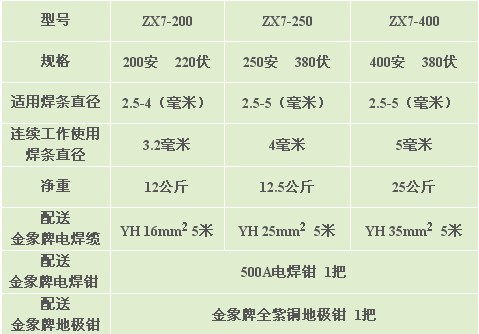

ZX7型手提式逆变电焊机附送配件
型号 | ZX7 - 200 | ZX7 - 250 | ZX7 - 400 |
金象牌电焊钳 | 500A 1把 | 500A 1把 | 500A 1把 |
金象牌地极钳 | 1把 | 1把 | 1把 |
金象牌电焊缆 | YH 16mm2 5米 | YH 25mm2 5米 | YH 35mm2 5米 |
