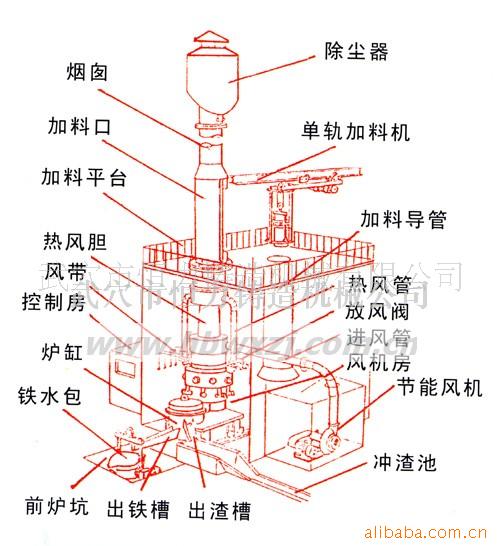

按原机械部新“三化”系列标准制作的的二排大间距冲天炉为目前国内铸造行业普遍采用的一种冲天炉。其主要结构特点为具有两排风口，排距较大，双层送风，底焦燃烧形成两个独立的燃烧带，通过拉长过热区，增加了铁水过热路程及底焦的激烈燃烧，炉况稳定，铁水温度高，铁水质量好。按照送风温度分为冷风、炉胆热风两种结构，通过采不同的温度送风来达到不同的熔炼要求。炉胆热风式利用密筋炉胆换热器将炉气中的物理热加热入炉冷空气，热风温度180-250℃左右，具有不占车间生产面积、结构紧凑、操作方便及热惰性小等特点。合理的结构参数，给你带来更好的综合经济技术效果。
二排大间距冲天炉规格及技术参数:
熔化率T | 金属总重
M | 炉总高M | 平台高M | 有效高M | 前后中心距M | 炉壳外径
M | 炉堂最大径M | 风口处直径M | 风口比% | 风口个数 | 风口直径
Mm | 理论风量
M/min | 风箱风压
Kpa | 前缸容量
T | 铁水温度。C |
1 | 3.9 | 12.5 | 4.5 | 3.6 | 0.8 | 0.8 | 0.5 | 0.36 | 3.1 | 5 5 | 22 | 12 | 7.8-9.8 | 0.5 | 1420-1450必要时可达1500 |
1.5 | 4.5 | 13.5 | 4.5 | 3.8 | 0.9 | 0.9 | 0.58 | | 3 | | | 18 | 7.8-9.8 | 0.75 |
2 | 5.8 | 14.5 | 5 | 4.1 | 0.95 | 0.95 | 0.6 | 0.48 | 3.2 | 5 5 | 33 28 | 24 | 8.8-11 | 1 |
2.5 | 7.3 | 15 | 5.5 | 4.4 | 1.0 | | 0.7 | | 3.2 | 6 6 | 30 22 | 35 | 9-10 | 1.25 |
3 | 8.8 | 17 | 6 | 5.2 | 1.05 | 1.2 | 0.75 | 0.6 | 3.2 | 6 6 | 40 30 | 40 | 9.8-12 | 1.5 |
5 | 16 | 18.5 | 7 | 5.8 | 1.5 | 1.45 | 0.93 | 0.8 | 3.8 | 8 8 | 48 35 | 62 | 14.7 | 3/5 |
7 | 22 | 22 | 5.8 | 6.4 | 1.6 | 1.55 | 1.1 | | 3 | | | 80 | 16-20 | 5/7 |
10 | 35 | 26 | 10 | 6.4 | 2.6 | 1.9 | 1.35 | 0.92 | 4 | 10 10 | 61 44 | 120 | 25 | 7/ |
