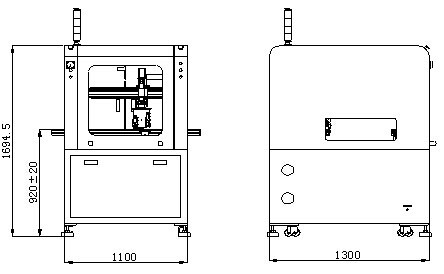

一、外形尺寸
二、设备参数
机器型号 | ASC-450 |
机架外型尺寸L*W*H | L1300mm*W1100mm*H1700mm |
重量 | 800kg |
控制方式 | 工控机+板卡 |
操作方式 | 电脑式控制 |
编程方式 | 手动示教 |
运行程序存储数量 | 1000个以上 |
PCB传输高度： | 920±20mm |
运输速度： | 10000mm/min |
传送方向： | L→R（R→L） |
传输马达功率 | AC220V 40W |
PCB宽度范围 | 50-450mm |
调节方式 | 手动调节 |
X.Y轴驱动方式 | 伺服电机+电动缸驱动 |
X.Y轴最大运行速度 | 1500mm/s |
X.Y轴定位精度 | 0.2mm |
Z轴最大运行速度 | 1000mm/s |
Z轴驱动方式 | 伺服电机+高精度丝杆模组 |
Z轴定位精度 | 0.02 mm |
U轴驱动方式 | 伺服电机+减速机驱动 |
U轴定位精度 | 0.1度 |
U轴旋转角度 | ±180度 |
R轴驱动方式 | 2个SMC旋转汽缸 |
R轴倾斜角度 | 0-90度 |
胶阀上下： | 3个双杆汽缸 |
胶阀数量： | 3个 |
胶阀类型： | 点胶阀、小雾花喷胶阀和大雾花喷胶阀各一个 |
PCB板大小 | MAX:W450mm*L450mm |
PCB板元器件高度 | MAX70mm |
针式点胶阀涂覆宽度 | 最小涂覆宽度：2mm |
针式点胶阀针嘴��小 | 0.8mm |
边缘清晰度 | ±0.5mm |
细雾花涂覆宽度 | 涂覆宽度：6-8mm |
喷涂厚度 | 0.03 mm --1mm |
料桶容积 | 一个10L不锈钢内桶带搅拌功能压力桶 + 一个小清洗用压力桶锈钢清洗用压力桶 |
清洗功能 | 设备自带清洗功能 |
风机功率 | 220v AC 750W |
最大流量 | 120 m3/h |
照明部分 | 设备自带照明光源 |
检测部分 | 设备自带UV检测光源 |
电源 | AC220V |
气源 | 4-6kgf/cm2 |
总功率 | 2.2KW |
三、功能说明
1.控制部分：
工控机加板卡控制，显示器采用17寸明基正屏显示器、双飞燕大滚轮鼠标键盘操作方式控制，编程简单，操作方便；操作软件是自主开发的，维护方便；操作手柄为自主开发制作的手持式手柄，方便实用。编辑工作程序时，操作者可以根据PCB板上元件之间的宽度不同而选择不同的喷枪，并可以根据PCB板上元件高低的不同任意上升下降。设备能储存所有已经编辑好的程序，操作者可以根据不同的PCB板调用相应的程序。无工件喷涂时可自动浸泡胶枪，能有效地防止因胶水干涸而堵塞胶枪与胶管。
2.机架部分：
机架采用全钣金折弯焊接设计制作，结实，耐用；钣金采用静电喷粉烤粉的工艺完成，美观、清理方便。

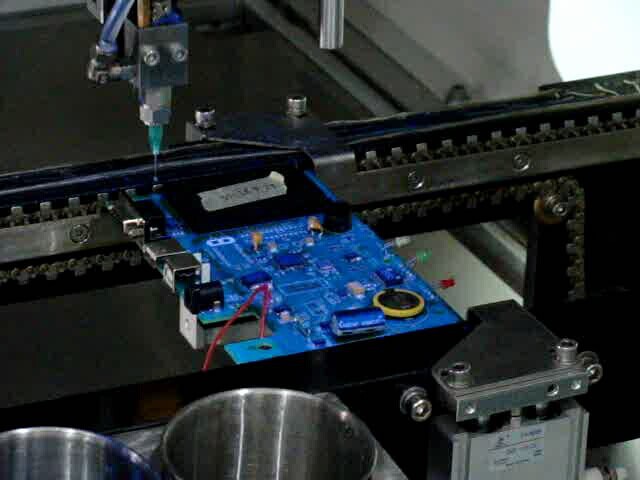

3.工作部分：
X,Y两轴为伺服马达驱动电动缸带动工作部分运动，更稳定，更精密，更安静；Z轴上下工作部分采用伺服马达驱动模组带动工作部件上下；U轴为伺服马达带动精密减速箱旋转工作部件；R轴为SMC进口旋转气缸带动喷枪旋转。雾花调压阀采用精细调压阀，稳定的气压系统保持出胶量的一致性，更能精准有效地控制边缘清洁度。胶枪上下采用双杆气缸带动，平稳、精度高。
4.输送部分：
输送方向从左到右方向输送；动力采用马达带减速箱，运输速度10米/分钟；自主开发的输送线铝材方便、美观，输送方式为链条传动，输送宽度可以线性导轨导向手动调节，调节精度更高，调节范围为50-450毫米；链条为3分带挡片加长销不锈钢链条。
5.压胶装置：带搅拌功能10升储胶桶。
6.抽风装置：采用国产微型静音抽风机，小巧、耐用。
7.浸泡装置：利用普通不锈钢杯子，设计巧妙、更换方便。
8.照明检测部分：设备配有照明系统，并自带检测光源，方便实用。
9.清洗胶阀功能：设备自带清洗胶阀功能。
10.整板涂覆功能：设备自带扇形大雾化喷枪，能提供大面积涂覆，节省涂覆时间。
四、工作概述
集适自动化科技(上海)有限公司的选择性三防涂覆系统提供一个清洁、高效的全自动选择定位三防喷涂过程，避免喷涂到所选择的区域外，从而免去覆膜、去膜及修复过程。精确控制的喷涂阀门能确保50u-200u厚度的三防涂覆效果均匀一致，较手工喷涂、浸泡、涂刷等方式有了革命性的改进，大大提高生产效率和产品质量。

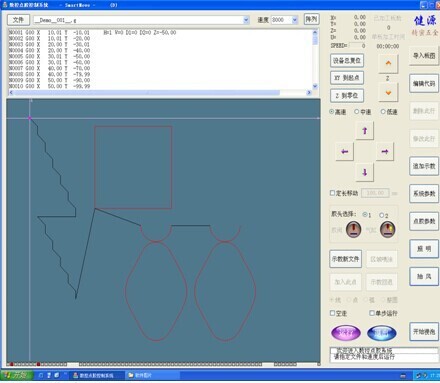

工业电脑控制 易学易懂的操作系统
喷涂前效果 喷涂后效果
全自动三防漆涂覆机六大优势：一次性投入，终身受益。
高效率：自动涂覆，流水线作业，大大提高了产能。
高品质：每个产品上三防漆涂覆量和厚度一致，产品一致性高，三防品质稳定可靠。
高精度：选择性涂覆，均匀准确，涂覆精度远远高于人工。
低成本：节约人工，节约了防护胶纸等耗材成本和节约了贴和拆防护胶纸时间，大大降低了生产成本和提高了人工利用率。
节约胶：人工涂覆三防漆每个产品用量都不一致，膜厚不均匀，而机器选择性涂覆，雾化涂覆，膜厚适中准确，节约胶水。
低碳环保：机器功率低，耗电少；机器采用全封闭结构，有多角度的废气回收和排污系统，避免车间空气受到污染，保护了员工身体健康，创造了安全的工作环境。
