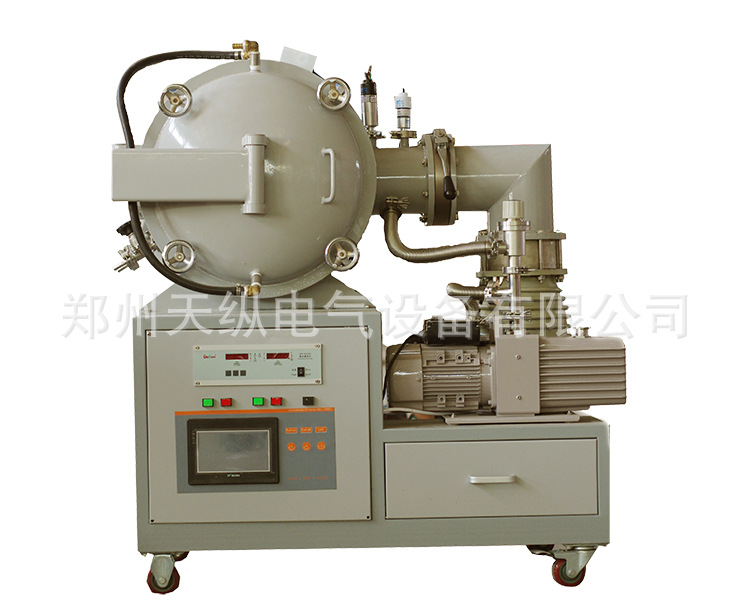

真空时效热处理炉铍青铜真空退火炉适用范围：冲压件、铍铜、屏蔽罩、不锈钢、白铜、洋白铜、锌白铜、黄铜、紫铜、金属弹片、锡磷青铜、铆合件、铆钉、银接点、银铜复合片、双金属片、铜触点、银触点、等领域，产品热处理绝对不氧化。
该系列真空时效热处理炉铍青铜真空退火炉真空烧结设备主要用于硬质合金、磁性材料、陶瓷以及粉末材料的真空烧结。针对材料的高温烧结工艺保证耐热及绝缘性可靠性设计，新型电极结构杜绝了高温炉电极漏水现象，并且加热系统中的易损部件更便于维修和更换。
一、参数：
炉体部分：
1. 常用温度： 1100℃
2. 最高温度： 1200℃
3. 炉膛有效尺寸：300*300*300mm（宽x高x深）（我厂标准尺寸有 300300400，,400400400 500500500等等欢迎来厂参观考察）
4. 加热元件：含钼电阻丝
（1）左右侧墙两面加热，确保炉膛内工作空间 温度均匀性±5℃。
（2）不会对加热工件造成任何污染。
5. 加热介质：真空状态下，直接热辐射加热。
6. 表面温度：双层水冷结构，表面温度≤30℃。
7. 升温速率：0-20℃/min
8. 降温速率：同升温速率（自动控温）
9.控温精度 ：±1℃
10. 功率 ： 10KW 三相 380V 50HZ
11.炉膛材料：耐火层采用1430型真空成型陶瓷纤维；
保温层采用硅酸铝保温材料
12. 优点：吸热量小 、升温快、节能省电。
13. 炉壳：高强度碳钢，外部静电喷塑，美观大方。
二、温度控制系统规格：
1. 温度控制:可编程控温仪表，PID调节，（可编程50段曲线；全自动升温、保温、降温）
上限报警、偏差报警、程序运行结束自动停止、无需人值守。
- 2. 人机界面：● 7寸液晶触摸屏，实时显示升温曲线。
● 可针对不同的产品，编制不同的工作曲线，最多可编制30条。
● 升温曲线记录功能。可储存过去30天的所有工作曲线。方便用户对比分析产品的真空烧结或熔化效果，以便做出相应的工艺改进。
3. 温控仪表：线性电流输出，触发器移相触发反并联双向可控硅，精确控制温度的精度。
4. 控温热电偶采用K分度热电偶
5. 警报动作：
● 超温报警：炉内温度上升达到报警温度时，自动切断电源，报警提示灯亮。
● 断偶报警：热电偶开路，仪表报警并自动断电。
6. 所有电器元件选用各大品牌，保证质量，经久耐用。
三、真空系统
1. 双层水冷碳钢真空罐体，前后半圆封头。炉门封头与腔体用20mm厚不锈钢法兰连接，内置硅胶圈密封，手轮锁紧。
2. 真空机组由前级泵、扩散泵组成。选用的皆为国内最好的品牌成都南光机器。
扩散泵为400口径，抽速5000L/S ，极限真空10-5Pa; 双级旋片前级泵进气口径80mm， 抽速70L/S.
3. 复合真空计品牌为成都睿宝，电离真空规采用耐用的金属规管，而不是廉价易坏的玻璃规管。
4. 真空泵抽气口配置电磁压差阀，防止误操作或突然断电而导致真空泵油倒吸。
5. 真空罐体与真空泵用波纹管连接，手动挡板阀控制。
6. 配置1个进气阀，1个放气阀。
● 进气阀可直接导入冷却氮气进入炉膛，通过炉膛内的匀气管均匀的散布在炉膛内。防止炉膛内的工件局部突然降温，造成开裂、变形。
● 充气压力<0.1MPA。超压时可通过放气阀进行排气。
7. 挥发物处理：抽真空口加装滤网，对800度以下产生的二氧化碳、烟尘进行过滤。（多孔透气陶瓷板方案不可取。占用抽气口面积过大，导致真空抽速降低，从而降低真空度。）
8. 工作真空度：7x10-3Pa (冷态及保温).升温工作真空度7x10-2Pa.降温过程中真空度可达7x10-4Pa.
四、水冷系统
1. 双层水冷真空罐体。
2. 专用2进2出水冷机，温度设定15度。具有自动补水功能（可选购配件）。
3. 加装水流量监测装置，一旦发现水流过小、缺水、断水等情况，触发报警器进行声光报警。
（注：扩散泵工作中水温不能过高，更不能断水。一旦失去水冷却，扩散泵油将报废，扩散泵将被严重烧损。）
五、设备配件：
配件： 保险3个
坩埚钳一把
耐高温手套一付
六、设备保修：
1. 自验收之日起，整机免费保修一年（加热元件为易损件，不在保修范围内）
2.保修期内出现设备故障，自接到需方通知后，12小时内做出答复，72小时内到达需方现场进行维修，终身提供技术支持！
3.超出保修期后，成本价提供配件。
