XSG 系列旋转闪蒸干燥机
一、工作原理
热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、摩擦而被微粒化，强化了传质传热。在干燥机底部，较大较湿的颗粒团在搅拌器的作用下被机械破碎；湿含量较低，颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。由于气固两相作旋转流动，固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传质传热，所以该机生产强度高。
二、特点
1、由于物料受到离心、剪切、碰撞、摩擦而被微粒化，呈高度分散状态，以及固气两相间的相对速度较大，强化了传质传热、使该机生产强度高。
2、干燥气体进入干燥机底部，产生强烈的旋转气流，对器壁上物料产生强烈的冲刷带出作用，消除粘壁现象。
3、在干燥机底部高温区，热敏性物料不与热表面直接接触，并装有特殊降温装置，解决了热敏性物料的焦化变色问题。
4、由于干燥室内周向气速高，物料停留时间短，达到高效、快速、小设备、大生产。
5、干燥室上部加装陶析环及旋流片可以控制出口物料的粒度及湿度，以达到不同物料的终水份及粒度的要求。
三、应用范围
有机物：阿特拉津(农药杀虫剂)、月桂酸隔、苯甲酸、安息香酸、杀菌丹、草酸钠、醋酸纤维素。
染料：蒽醌、黑色氧化铁、靛兰颜料、丁酸、氢氧化钛、硫化锌、各种偶氮染料中间体。
无机物：硼砂、碳酸钙、氢氧化物、硫酸铜、氧化铁、碳酸钡、三氧化锑、各种金属氢氧化物、各种重金属盐、合成冰晶石等。
陶瓷：高岭土、三氧化硅、粘土等。
食品：大豆蛋白、胶凝淀粉、酒糟、豆渣、小麦糖、小麦淀粉等。
四、技术参数
型号 | 主机内径(mm) | 风量(m3/h) | 蒸发水量(Kg/h) | 最大装机容量 kw | 最大高度(m) | 占地面积(m2) |
XSG-2 | 200 | 350-500 | 12-17 | 10 | 4.0 | 15 |
XSG-4 | 400 | 1150-2000 | 40-70 | 20 | 4.8 | 20 |
XSG-6 | 600 | 2450-4500 | 80-150 | 40 | 5.8 | 28 |
XSG-8 | 800 | 4450-7550 | 150-250 | 65 | 6.4 | 35 |
XSG-10 | 1000 | 7000-12500 | 230-420 | 90 | 7.1 | 40 |
XSG-12 | 1200 | 10000-18000 | 300-600 | 135 | 7.8 | 52 |
XSG-16 | 1600 | 18000-30500 | 600-1000 | 270 | 8.5 | 80 |
注：1、水分蒸发量是以进风温度为180℃、出风温度为80℃时计算的每小时蒸发水份量。
2、除以上型号外可为用户作特殊设计。
3、以上装机容量为标准配套，根据物料不同功率配套可明显不同。

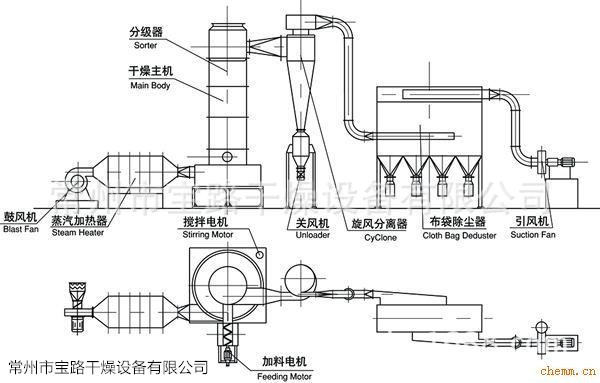

五、工艺流程图
六、典型处理物料及干燥工艺条件
物料名称 | 进风温度℃ | 初含湿量％ | 终含湿量％ | 实际干燥能力 kg/h |
硬脂酸锌 | 150 | 80 | 0.5 | 140-160 |
氢氧化铝 | 180 | 55 | 1.5 | 250-280 |
碳酸锌 | 150 | 80 | 1.0 | 130-170 |
杀虫单 | 120 | 30 | 1.0 | 80-110 |
TMTD | 140 | 65 | 0.5 | 80-120 |
DSD 酸 | 150 | 60 | 0.5 | 80-120 |
氧化铁红 | 200 | 60 | 0.5 | 300-350 |
二氧化锑 | 180 | 45 | 1.0 | 280-320 |
氧化亚铜 | 200 | 30 | 3.0 | 290-310 |
白炭黑 | 280 | 85 | 5.0 | 250-300 |
促进剂 | 150 | 60 | 0.5 | 80-110 |
油溶墨 | 150 | 45 | 2.0 | 350-380 |
代森锰锌 | 120 | 30 | 1.0 | 120-150 |
酞青兰 | 150 | 55 | 1.0 | 160-180 |
柠檬酸钙 | 140 | 40 | 1.0 | 300-350 |
超细碳酸钙 | 160 | 70 | 1.5 | 430-470 |
泥浆处理 | 200 | 75 | 5.0 | 290-310 |
二氯异氰尿酸钠 | 180 | 25 | 0.2-2 | 80-120 |
三氯异氰尿酸钠 | 150 | 30 | 1.0 | 90-150 |
以上数据仅供选型时参考，我公司保留更改上述数据的权利，如有变动、恕不另行通知。

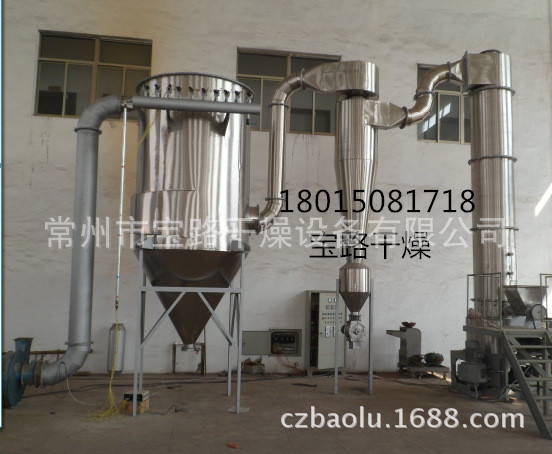

碳化硅闪蒸干燥现场

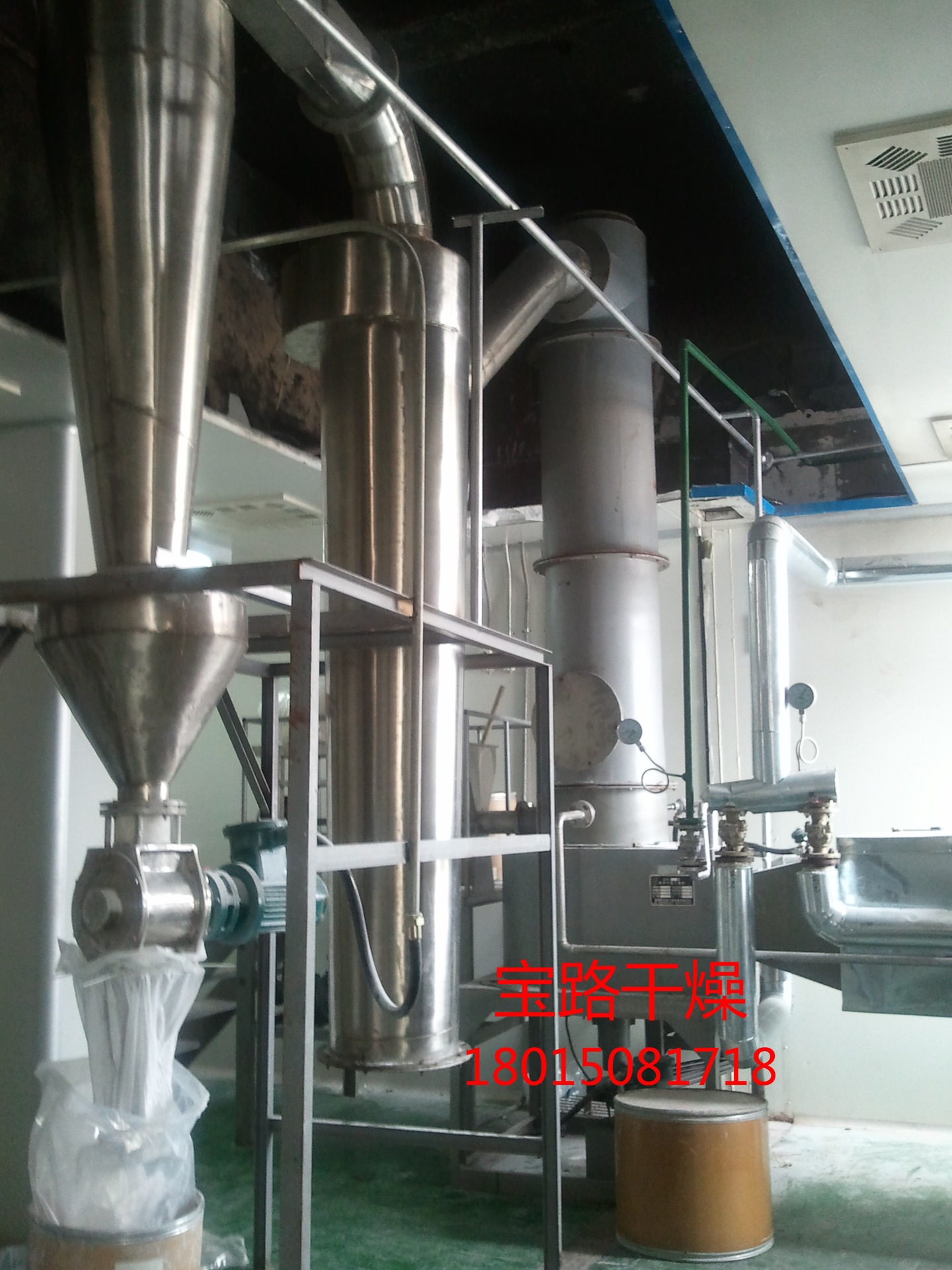

医药中间体闪蒸干燥现场
