转筒烘干机为一种干燥设备，在矿业设备中运用广泛。分为直接传热转筒烘干机和间接传热转筒烘干机。 |
转筒烘干机简介 |
转筒烘干机也被称为滚筒干燥设备或圆筒烘干机，是矿业设备中应用最普通且广泛的一种干燥设备。适于干燥金属和非金属矿的磁、重、浮精矿及水泥工业的粘土和煤矿工业的煤泥等。它的特点是生产率高，操作方便。 转筒烘干机的分类 |
根据干燥介质与湿物料之间的传热方式分为直接传热转筒烘干机（干燥介质与湿物料直接接触传递热量）和间接传热转筒烘干机（干燥所需热量由筒壁间接传递给湿物料）两种。间接传热转筒烘干机传递效率低及结构复杂等原因，很少选用，在此不做介绍。
直接传热转筒烘干机，按照干燥介质与物料流动的方向，又分为顺流和逆流两种。
直接传热转筒烘干机的主体部分为一个与水平线略呈倾斜的旋转圆筒。圆筒由齿轮传动，转速一般为2~6r/min，圆筒的倾斜度与其长度有关，通常介 于1°~5°之间。物料从转筒较高的一段送入，与热空气接触，随着圆筒的旋转，物料在重力的作用下流向较低的一端被干燥而排出。由于干燥机处于负压条件下 工作，进料及排料端均采用密封装置以免漏风。 |
转筒烘干机的主要内部结构 |
为了增加物料均匀分布在转筒截面上的各个部分与干燥介质良好的接触，在筒体内装置扬板。扬板的种类有以下几种：
一、升举式扬板：适用于大块物料或易黏结在筒壁上的物料。
二、四格式扬板：适用于密度大，不脆的或不易分散的物料。该扬板将圆筒分为四个格，呈互不相通的扇状作业室，物料与热气体的接触面比升举式扬板大，并且又能增加物料的充填率及降低物料的降落高度而减少粉尘量损失等优点。
三、十字形或架形扬板：适用于较脆及易分散的小块物料，使其物料能均匀地分散在筒体的整个截面上。
四、套筒式扬板：为复式传热（或称半直径加热）转筒烘干机的扬板。
五、分格式（扇形）扬板适用于颗粒很细而易引起粉末飞扬的物料。物料一给入就堆积在格板上，当筒体回转时，物料被翻动并不断与热气体接触，同时又因物料降落高度的降低，减少了干燥物料被气体带走的可能性。
以上各种形式的扬板可以分布在整个筒体内，为了使物料能够迅速而且比较均匀地送到扬板上，亦可在给料端1~5m处安装螺旋形导料板，以避免湿物料在筒 壁上黏结堆积。同时因干燥后的物料很容易被扬起而被废气带走，而在排料端1~2m处不装任何扬板。 |
转筒烘干机工作原理 |
干燥的湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入 加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低 端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或 间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流 的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如 需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。 |
如何选购转筒烘干机 |
直接传热转筒烘干机的干燥介质通常为烟道气。顺流式直接传热转筒干燥机，它的燃烧室与 湿物料进料在同一端，热气流与物料的运动方向是一致的，湿物料从进料端向排料端移动，热空气亦从进料端在鼓风机与引风机的作用下经排料端而流出，湿物料在 此流动过程中受热空气加热而干燥。
逆流式直接传热转筒烘干机，它是湿物料从进料端给入烘干机，燃烧室设在排料端，物料与干燥介质（热空气）作反方向运动，物料在此过程中受热而干燥。
顺流式干燥由于给入的湿物料进入干燥机就与温度较高的干燥介质接触，初期干燥推动力较大，以后随物料温度的升高，干燥介质的温度降低。故适宜对最终含 水量（即干燥程度）要求不高的物理。排出的干物料温度较低，便于运输。但从产生粉尘来看，细物料易被气流带走，粉尘量较大。逆流式干燥在干燥过程中，干燥 推动力均匀，适宜于被干燥物料要求较严的干燥。干燥介质所带粉尘经湿料区而被滤清，气流中含尘量较少。具体选用何种方式的干燥视被干燥物料的最终要求而定。
|
一、简介
滚筒烘干机又称“回转窑”是传统干燥设备之一，设备运转可靠，操作弹性大、适应性强、处理能力大，广泛应用于冶金、建材、化工、洗煤、化肥、矿石、沙、粘土、高岭土、糖等领域，直径：Φ1000-Φ4000，长度视干燥要求确定。
在滚筒烘干机的中心可以避免增加打散机构，进入干燥筒体内的湿物料被转筒壁上的抄板反复抄起、抛落，在下落的过程中被打散装置破碎成为细小颗粒，比面积大幅度增加，与热风充分接触、干燥。
滚筒烘干机广泛适用于苜蓿草干燥、酒精糟干燥、秸秆干燥、木屑干燥、万寿菊干燥、刨花干燥、银杏叶干燥、 中草药干燥、啤酒糟干燥、白酒糟干燥、马铃薯淀粉渣干燥、木薯渣干燥、大麦芽干燥、瓜籽干燥、甘蔗渣干燥、山楂干燥、菜籽饼干燥、蔬菜干燥等，热效率高达 80%，明显高于国内同类设备。

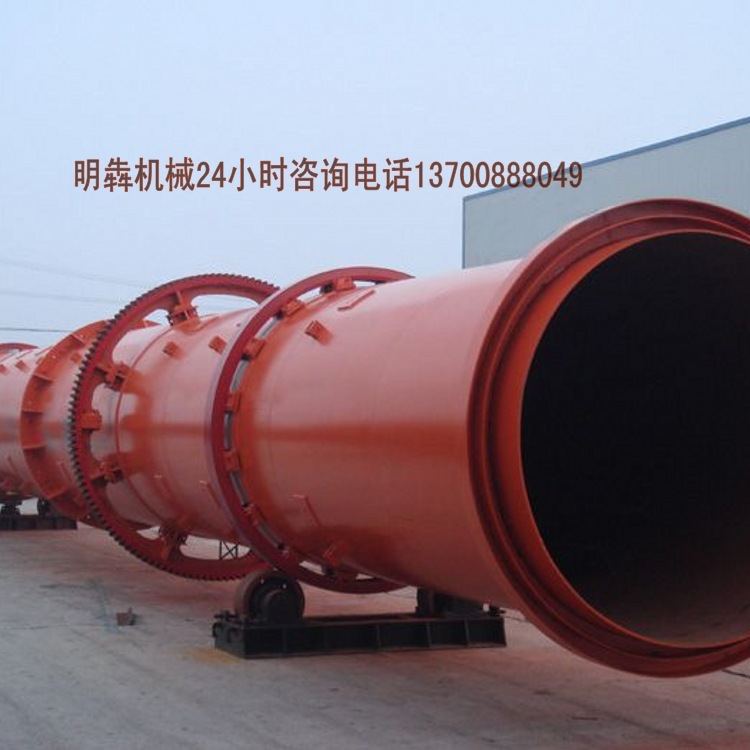

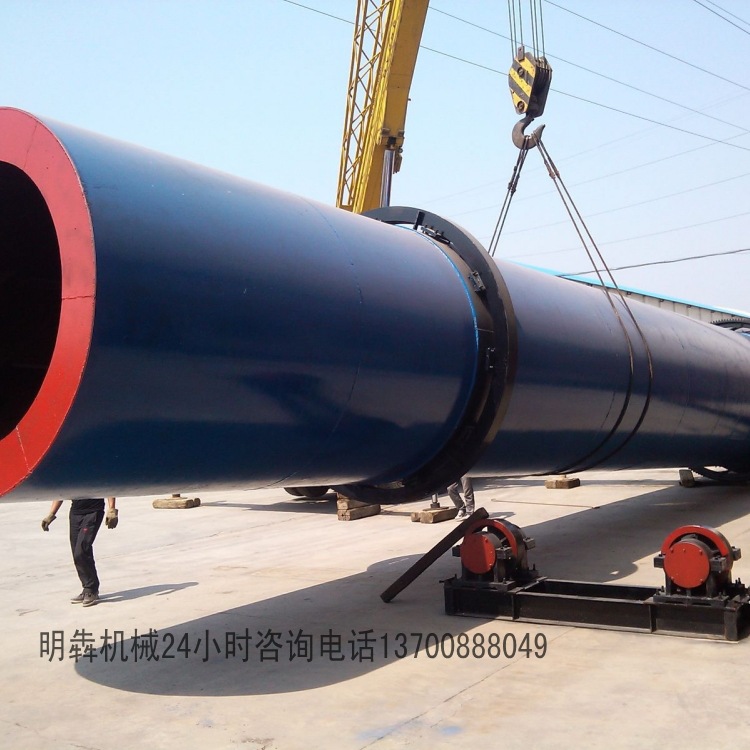

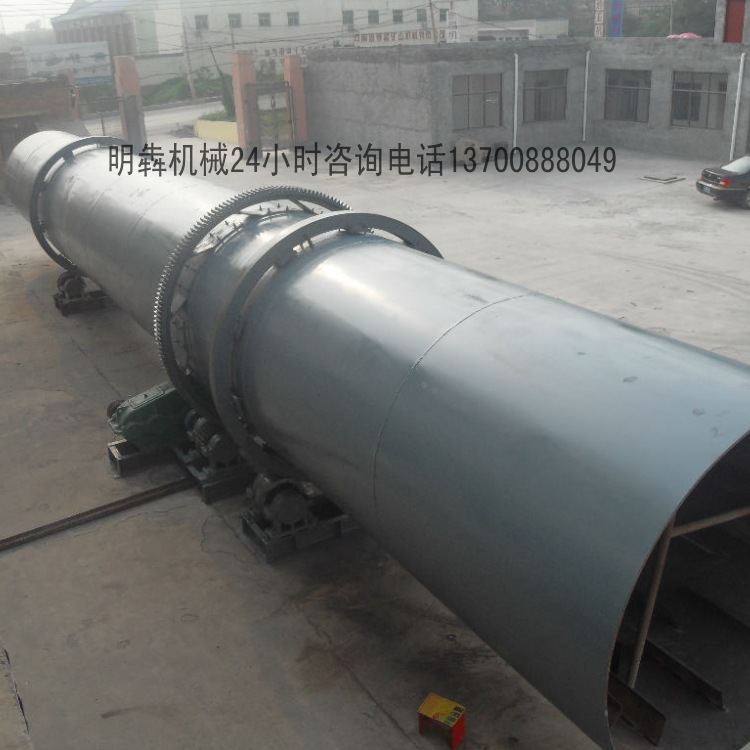

该机主要由回转体、扬料板，传动装置，支撑装置及密封圈等部件组成。干燥机是一个与水平方向略成倾斜的圆筒，物料从较高的一端加入，高温热烟气与物料并 流进入筒体，随着筒体的转动，物料由于重力的作用运行到较低一端。在圆筒内壁上装有抄板，把物料抄起又洒下，使物料与气流的接触表面增大，以提高干燥速率 并促进物料前行。干燥后的产品从底端下部收集。
二、产品特点
干燥机处理能力大，燃料消耗少，干燥成本低。干燥机具有耐高温的特点，能够使用高温热风对物料进行快速干燥。可扩展能力强，设计考虑了生产余量，即使产 量小幅度增加，也无需更换设备。设备采用调心式拖轮结构，拖轮与滚圈的配合好，大大降低了磨损及动力消耗。专门设计的挡轮结构，大大降低了由于设备倾斜工 作所带来的水平推力。抗过载能力强，筒体运行平稳，可靠性高。
三、适用范围
1.化工、矿工、冶金等行业，如矿石、矿渣、煤、金属粉末、粘土、硅藻土、高岭土。
2.农业、饲料、肥料行业，如秸秆、牧草、树叶、鱼粉、玉米酱、淀粉渣、酒糟、药渣、果渣、酱油渣、甘蔗渣、草炭、有机复合肥、污泥、水产品废料、食品厂废料、屠宰厂废料、有机肥料、无机肥料、磷肥硫铵。
3.对有特殊要求的粉状、颗粒状物料干燥。如各种结晶体、轻质碳酸钙、活性白土、磁粉、石墨、无机泥浆、陶土、石灰浆、矿石泥浆、磷矿渣、铝厂赤泥。
4.要求低温干燥，且需要大批量连续干燥的物料。
载热体的选择载热体及其最高温度的决定在于被处理固体物料的性质以及其是否允许被污染等因素。
（1）若被处理的固体物料不怕高温，且非最后产品，可以允许在处理过程中稍被污染，可采用热风炉 或烟道气作为载热体，则能得到较高的体积蒸发率和热效率。例如，对于进口含水量较高的物料干燥，采用气体进口温度为300度时，干燥器的体积蒸发率为 5kg/M3/h热效率为30%—50%；若气体进口温度为500度，则体积蒸发率为35kg/M3/h；热效率为50%—70%。所以对于处理矿石、砂 烁、煤、过磷硫酸钙等物料的转筒干燥器斗带有直接产生烟道气的燃烧炉，气燃料可以采用煤、油、天然气、液化气等。
（2）如处理的物料不允许被污染，需要的温度高，则可用我公司新型产品煤气发生炉作载热体，本产 品节能环保、热效率高。如当地的环保要求很高，又想节能、卫生采用煤气发生炉将是最佳选择。煤气发生炉在节能方面比燃烧炉至少节能在20%以上，在人工上 也大大节省不少，一般煤气发生炉有一名工作即可操作，且不需要不停的加煤，另外煤气发生炉可以随停随用，长达10天不工作，下次还可以继续使用。
（3）也有用间接加热的方式，即热量由金属壁传给被干燥物料，如外加热式的转筒式干燥器。
（4）若被干燥的物体不允许被污染，而且不允许被空气冲淡，则热量应通过转筒壁传入，此时，将转 筒装载砖室内，筒外通以烟道气，也可载筒内安装中心管道或列管，套管等表面热交换器，利用金属壁传热。载热体可为烟道气、水蒸气或电加热。载被干燥物料 中，仅通过干净气体，将蒸发水分带走。
型号 | 直径 | 长度 | 倾角 | 转速 | 生产能力 | 进口温度 | 出口温度 | 功率kw |
Φ0.6xL8 | 600 | 8000 | 3 | 5 | 0.2-0.6 | 150-250 | 60~80 | 3 |
Φ0.8xL8 | 800 | 8000 | 3 | 5 | 1-1.5 | 150-250 | 60-80 | 5.5 |
Φ1.0xL10 | 1000 | 10000 | 3 | 5 | 1.5-2.5 | 150-250 | 60-80 | 7.5 |
Φ1.2xL12 | 1200 | 12000 | 3 | 5 | 2.5-5 | 150-250 | 60-80 | 7.5 |
Φ1.5xL15 | 1500 | 15000 | 3 | 5 | 3-10 | 150-250 | 60-80 | 11 |
Φ1.6xL16 | 1600 | 16000 | 3 | 5 | 6-18 | 150-250 | 60-80 | 15 |
Φ1.8xL18 | 1800 | 18000 | 3 | 5 | 11-20 | 150-250 | 60-80 | 22 |
Φ2.0xL20 | 2000 | 20000 | 3 | 4 | 15-25 | 150-250 | 60-80 | 37 |
