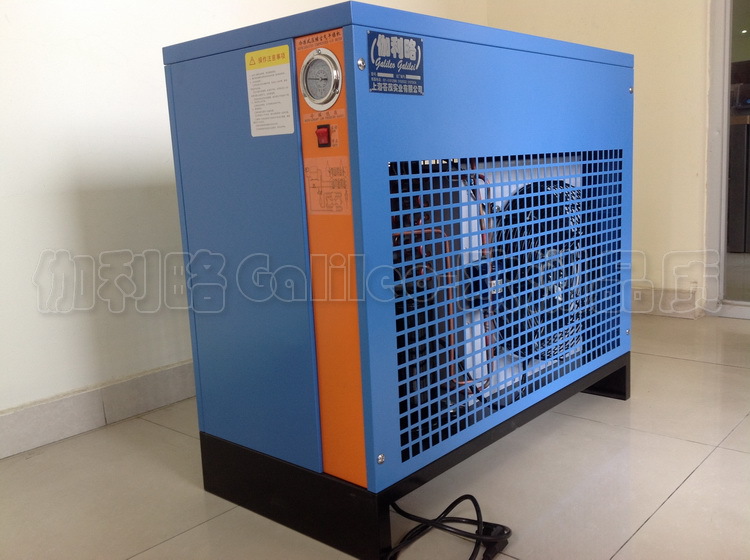

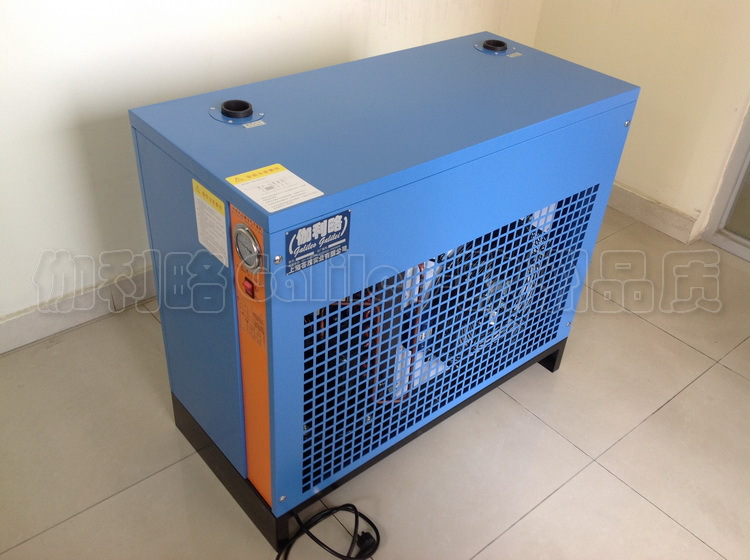

一、冷干机的工作原理冷干机是根据冷冻除湿原理，利用全封闭压缩式制冷系统，对经空压机排出的压缩气体冷却降温，使其中所含的大量饱和水蒸气、油雾凝结液滴，经过经汽水分离后由自动排水器排出，在较高温度的饱和压缩气体进入冷干机的预冷器，在预冷器中与来自蒸发器的干冷气体进行热交换，降低温度后进入制冷系统的蒸发器，与冷媒汽进行第二次热交换，使本身温度降到接近于冷媒的蒸发温度，在两次降温过程中，压缩气体中的水蒸汽得以凝结成液态水滴并随气流进入气水分离器，分离下来的液态水经自动排水器排出机外，温度较低的干燥压缩气体进入预冷器，与刚进入的湿饱和气体进行热交换，使本身温度得到提高，从而在冷干机排气口得到含水量较低（即露点较低）、相对湿度也很低的干燥压缩气体。冷冻式干燥机由于工作可靠、管理方便、运行费用低廉而成为各行业空压站房净化设备的首选机型。
二、产品特点1） 人性化设计：科学合理结构设计，外型新颖，美观大方，操作、维护、保养方便，安装简便（无基础）。
2） 机器制冷系统及空气系统经专家结合全国各地不同工况的差异性进行综合准确计算，设计参数留20%以上的裕量。
3） 制冷压缩机：采用国际知名品牌，如：松下、谷轮、泰康、美优乐公司等高性能制冷压缩机，低震动、低噪音、性能可靠、节能高效，确保整机的使用寿命长。压缩机防护等级为IP54级。
4） 特殊热交换设计，可降低入口温度，并提高出口空气温度，可避免管路产生水滴，影响生产环境。
5） 多种形式（单、集、联控、PLC、变频等）的控制线路。适合不同用户的选用。
6） 完善的智能保护装置：特设冷媒高低压保护、相序缺相保护、过低温保护以及自动融霜、故障自动停机、自动报警、电机过热保护等保护功能。
7） 自动排水器按需设置，除水效率高。浮球式、电子定时可根据机器工况选择设置。
8） 本机组采用独特的旋风式分离器。可将冷凝水从空气中彻底分离出来，并在各种气流条件下防止液态水份随压缩空气带出，保持高效的运行，达到最佳之干燥除水目的。
9） 承压部件均按国家GB150-1998《钢制压力容器》和GB151-1999《管壳式换热器》进行制造、试验和验收，并接受《压力容器安全技术监督规程》的监督。设备结构设计合理，便于维护保养；表面热喷塑，外形美观，不生锈；无基础安装，运行平稳无振动，维修率低，无消耗品，运行费用少，连续运行无须专人守候。
三、工况条件与技术指标
进气温度：常温型≤45℃，高温型≤80℃ 冷却方式：风冷（水冷）
压力露点：1.7℃～10℃（0.7 MPa）
制冷剂：R-22或根据客户要求可采用R134a，R404 a，R507等无氟环保制冷剂。
进气压力：0.2～1.0MPa（6.4 MPa以下接受订货）
压力损失：≤0.02 MPa 冷却水进水温度：≤32℃（水冷）
冷却水进水压力：0.15～0.4 MPa(水冷)
四、型号规格与性能参数
□常温风冷型冷干机 □高温风冷型冷干机 □常温水冷型冷干机 □高温水冷型冷干机
空气处理量(Nm3/min) | 电源 | 压缩机功率(kw) | 风机功率(w) | 空气进出口管径 | 外形尺寸（mm） | 重量(kg) |
1 | 220V/50Hz | ¾ | 25 | DN20 | 620*425*560 | 60 |
1.5 | 1 | 80 | DN25 | 640*425*560 | 80 |
2.5 | 1 | 90 | DN32 | 650*430*620 | 90 |
3.8 | 1.25 | 90 | DN40 | 900*600*780 | 150 |
6.5 | 2 | 120 | DN40 | 1000*600*780 | 250 |
8.3 | 2.5 | 120 | DN50 | 1000*700*850 | 270 |
10.7 | 380V/50Hz | 3.6 | 120 | DN50 | 1200*700*1130 | 340 |
13 | 3.8 | 240 | DN50 | 1300*700*1150 | 340 |
17 | 3.9 | 250 | DN65 | 1400*700*1200 | 435 |
23 | 5 | 270 | DN80 | 1795*900*1688 | 480 |
28 | 5.5 | 270 | DN80 | 1970*900*1708 | 600 |
33 | 6.5 | 360 | DN80 | 1810*1010*1908 | 700 |
45 | 8.5 | 540 | DN100 | 2160*1100*2018 | 820 |
55 | 10.5 | 540 | DN125 | 2350*1190*2250 | 900 |
65 | 13.5 | | DN125 | 2450*1250*2300 | 1050 |
85 | 20 | 750 | DN125 | 2520*1300*2450 | 1650 |
100 | 25 | 1100 | DN150 | 2600*1310*2650 | 2455 |
注：
1）中、高压型、防爆型、不锈钢型、无氟型、变频控制型、电脑集中控制等特殊要求均可定制。
2）低压型、特殊气体（如沼气、氢气、氮气、二氧化碳等）、300m3min以上接受订货。
3）技术参数若有改动，以实际产品为准，怒不另行通知。
1、电路图与随机技术文件一起送达
2、80M3以上各型冷干机采用制冷系统多回路并联，用户可根据气源负荷变化使用50%、70%、100%各档负荷运行
3、冷干机控制电路有常规强电控制与单片微机控制（10M3以上）两种供先择

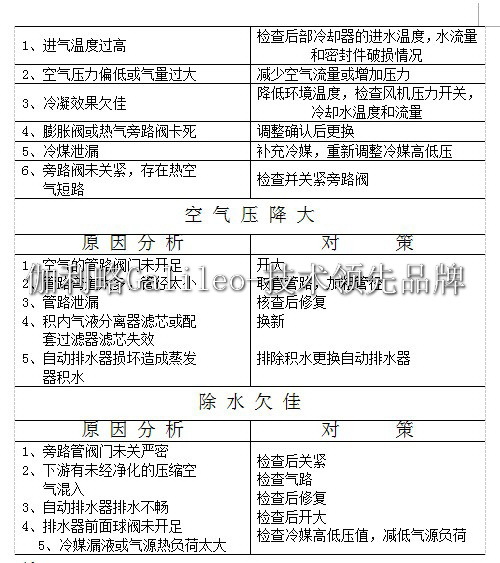

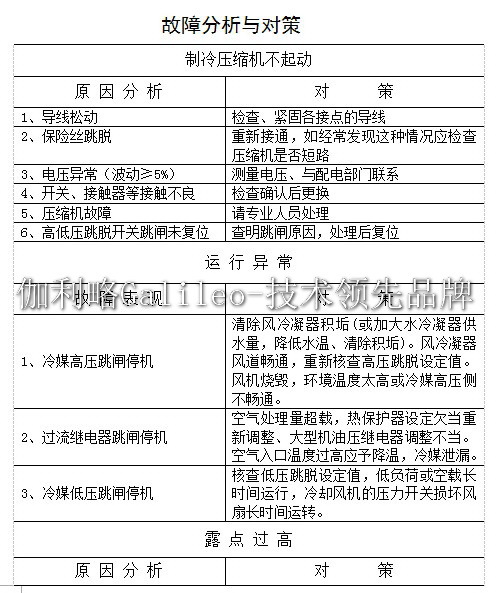

4、出现故障时，请与我们联系解决，联络时请告知：
（1）设备型号；（2）故障情况；（3）购买日期；（4）贵厂地址、电话、部门联系人
欢迎咨询
