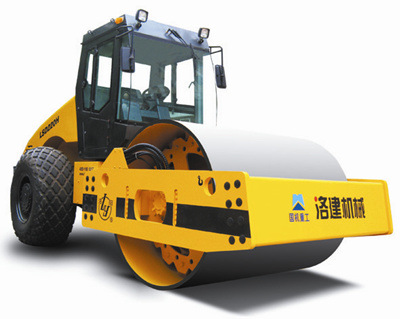

本系列是重型全液压振动压路机，主要适合于基础层、次基础层及填方的砾石、碎石、砂石混合料，沙性土壤和岩石填方等非粘性材料的压实，是建设高等级公路、铁路、机场、港口、堤坝及大型工业场地的理想压实设备。
主要特点
康明斯C系列增压型柴油机，功率储备系数大，适合在海拔4000米以上工况施工；
液压全轮行走传动，泵马达由跨国公司制造，单手柄操纵，两挡无级变速；
变频变幅振动机构，采用进口振动泵和振动马达，技术先进；
进口行星减速机，内置湿式多片制动器，断油制动，安全可靠；
大圆弧玻璃驾驶室和发动机整体罩壳，形成独特的流线外观造型风格。
主要技术参数
型号 | | | LSD230H | LSD228H |
工作质量 | Operating mass | kg | 30000 | 28000 |
静线载荷 | Static linear load | N/cm | 875 | 830 |
振幅 | Vibration amplitude | mm | 2.0/1.0 | 2.0/1.0 |
振动频率 | Vibration frequency | Hz | 28/35 | 28/35 |
激振力 | Centrifugal force | kN | 500/400 | 440/360 |
最高行走速度 | Travel speed | km/h | 9 | 9 |
爬坡能力 | Gradeability | % | 45 | 45 |
转弯半径 | Turning radius | mm | 7500 | 7500 |
振动轮宽度 | Drum width | mm | 2130 | 2130 |
振动轮直径 | Drum diameter | mm | 1650 | 1650 |
轴距 | Wheelbase | mm | 3500 | 3500 |
最小离地间隙 | Ground clearance | mm | 470 | 470 |
柴油机型号 | Diesel engine model | | Cummins6CTA8.3 | Cummins6CTA8.3 |
柴油机功率 | Diesel engine power | kW | 180 | 160 |
外形尺寸 | Overall dimensions | mm | 6540×2430×3048 | 6540×2392×3048 |
型号 | | | LSD226H | LSD220H |
工作质量 | Operating mass | kg | 26000 | 20000 |
静线载荷 | Static linear load | N/cm | 736 | 600 |
振幅 | Vibration amplitude | mm | 2.0/1.0 | 2.0/1.0 |
振动频率 | Vibration frequency | Hz | 28/35 | 28/35 |
激振力 | Centrifugal force | kN | 430/340 | 380/300 |
最高行走速度 | Travel speed | km/h | 9 | 11.2 |
爬坡能力 | Gradeability | % | 45 | 45 |
转弯半径 | Turning radius | mm | 7500 | 7000 |
振动轮宽度 | Drum width | mm | 2130 | 2130 |
振动轮直径 | Drum diameter | mm | 1650 | 1600 |
轴距 | Wheelbase | mm | 3500 | 3148 |
最小离地间隙 | Ground clearance | mm | 470 | 472 |
柴油机型号 | Diesel engine model | | Cummins6CTA8.3 | Cummins6CTA8.3 |
柴油机功率 | Diesel engine power | kW | 160 | 160 |
外形尺寸 | Overall dimensions | mm | 6540×2392×3048 | 6005×2360×2993 |
型号 | | | LSD218H |
工作质量 | Operating mass | kg | 18000 |
静线载荷 | Static linear load | N/cm | 540 |
振幅 | Vibration amplitude | mm | 2.0/1.0 |
振动频率 | Vibration frequency | Hz | 28/35 |
激振力 | Centrifugal force | kN | 360/380 |
最高行走速度 | Travel speed | km/h | 11.2 |
爬坡能力 | Gradeability | % | 45 |
转弯半径 | Turning radius | mm | 7000 |
振动轮宽度 | Drum width | mm | 2130 |
振动轮直径 | Drum diameter | mm | 1600 |
轴距 | Wheelbase | mm | 3148 |
最小离地间隙 | Ground clearance | mm | 472 |
柴油机型号 | Diesel engine model | | Cummins6CTA8.3 |
柴油机功率 | Diesel engine power | kW | 160 |
外形尺寸 | Overall dimensions | mm | 6005×2360×2993 |
