威铁克自动点胶机 V-ZD311A

价格
起批量
28000.00
1
商品货号
4763990
物流
广东 东莞市
x
北京 天津 上海 重庆 河北 辽宁 黑龙江 吉林 山东 山西 安徽 浙江 江苏 江西 广东 福建 海南 河南 湖北 湖南 四川 云南 贵州 陕西 甘肃 青海 宁夏 内蒙古 广西 西藏 新疆 香港 澳门 台湾
请选择省份
标准价 :
¥28000.00
支付方式
保障服务
订购数量 :
起售量 (件) 标准价 采购量 是否有货
1¥28000.00
有货
总价
28,000.00

V-ZD311A

V-ZD331A

DSC_0640

undefined

undefined

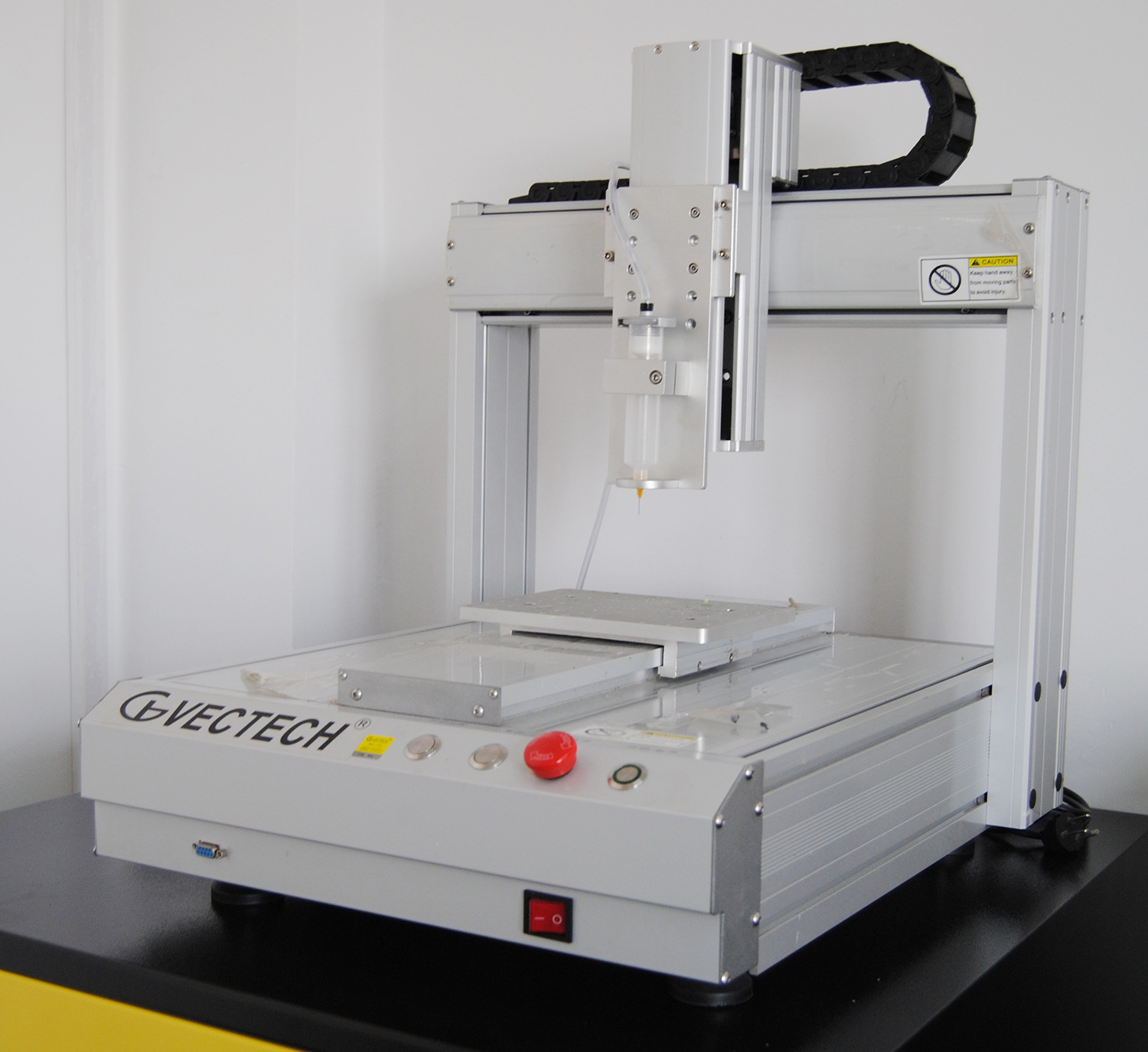

【产品名称】威铁克自动点胶机
【产品型号】自动点胶机V-ZD311A
【产品说明】
可替代人工特定的点胶作业,实现机械化生产
操作简单便利、高速精确

不需搭配外部电脑即可单机运作,安装便利,操作简单。
手持编程进行编程,实现精确定位和点胶控制三轴联动,实现空间直线插补或两轴圆弧插补;搭配图示化按键设计的教导盒,320*240高分辨率彩屏、全中文操作界面,易学易用,让您完成任何点胶路径的设定。
具有梯形或S形曲线加减速功能;
点胶和运动模式在线示教功能;可简易完成各种路径之矩阵复制、偏移修改、校正点设定……及各机台之间的程序传输等超强功能。

手持盒采用320*240高分辨率彩屏、全中文操作界面,易学易用。

具有画点、直线、多段线、三维圆弧(空间圆弧)、圆、椭圆、跑道、距形、螺旋线、涂布、自动圆角、不规则三维样条曲线等图形元素;丰富的手工教导功能及图形预览功能。

具有四维联动功能,能对圆和圆弧进行径向跟踪。

支持PLT格式文件导入,实现直接导入文件的路径数据,省去繁锁的手工教导,方便准确。对于广告行业的图形LOGO和文字涂胶非常方便。

具有区域阵列复制,平移运算,批量编辑,单步运行,I/O输入输出等功能。

系统具有自动执行功能、自动复位、产量设定、加工时间计时器等功能。

具有四种不同的拉丝工艺选择,可解决拉丝等工艺难题。

动作参数编辑完毕,通过串口将动作参数下载到控制器中,即可脱机独立运行。也可将动作参数保存到手持盒的SD卡中,方便调用;并能进行设备间的图形拷贝及保存。

手持盒配备2GSD卡,可存储数千个加工文件,每个文件可支持8000条指令,使用时调出即可。

硬件上具备4个枪通道控制、4路通用输出、8路输入、12路高速脉冲输出;控制点胶时间精度1ms

每条动作指令都有独立的开胶延时、关胶延时、退枪高度、独立的提前关胶功能,灵活的批量修改功能可以提高编辑效率,也可解决堆胶问题。

支持按类型分类批量修改参数。

刚性的结构设计;
具有独立的通用输入输出;
可存储多个独立运行程序
简易的编程。操作和维护;
可根据不同的应用要求进行客户化设计

中文操作界面

机器运行超静音





机型

威铁克自动点胶机

电机轴数

4轴(XYZR

加工范围

300*300*100

最大负载

10kg/5kg

移动速度

0.1-800/350

分解能力

0.01mm/Axis

重复精度

+/-0.01mm/Axis

接口方式

配备USB接口和串口,USB口用于连接电脑,此功能暂时保留。串口用来连接手持盒。



显示方式

手持示教器/PC操作

储存方式

配置2G SD

存储容量

16M

马达系统



操作模式

PTP&CP

传动方式

同步带+导轨

传动范围

3(3D立体空间任意路线皆可)

编辑模式

手持示教器/PC操作

IO口数量

8路专用输入(XYZR原点、启动/暂停、暂停、复位/急停按钮)4路专用胶枪输出(4个胶枪开关控制,直接驱动电磁阀,驱动电流2A)4路通用I /O输出,8路通用I /O输入,12路高速“NPN集电极开路”5-24VDC输出,额定电流0.5A

IO输入类型

光耦隔离输入

外部控制接口

DB44接口

工作电压

24V DC

工作环境温度

70

工作储存温度

-40-70

工作环境湿度

2090%

工作储存湿度

0%-95%

外型尺寸

460*560*660

本体重量



高强度设备机身、使XYZ的垂直度高
设备机身采用CNC一体加工,有效保证了XYZ的垂直度,提高了设备的加工精度。

单机即可操作、安装最容易
完全不需搭配外部电脑即可单机运作。不但安装便利,操作设定更是简单。

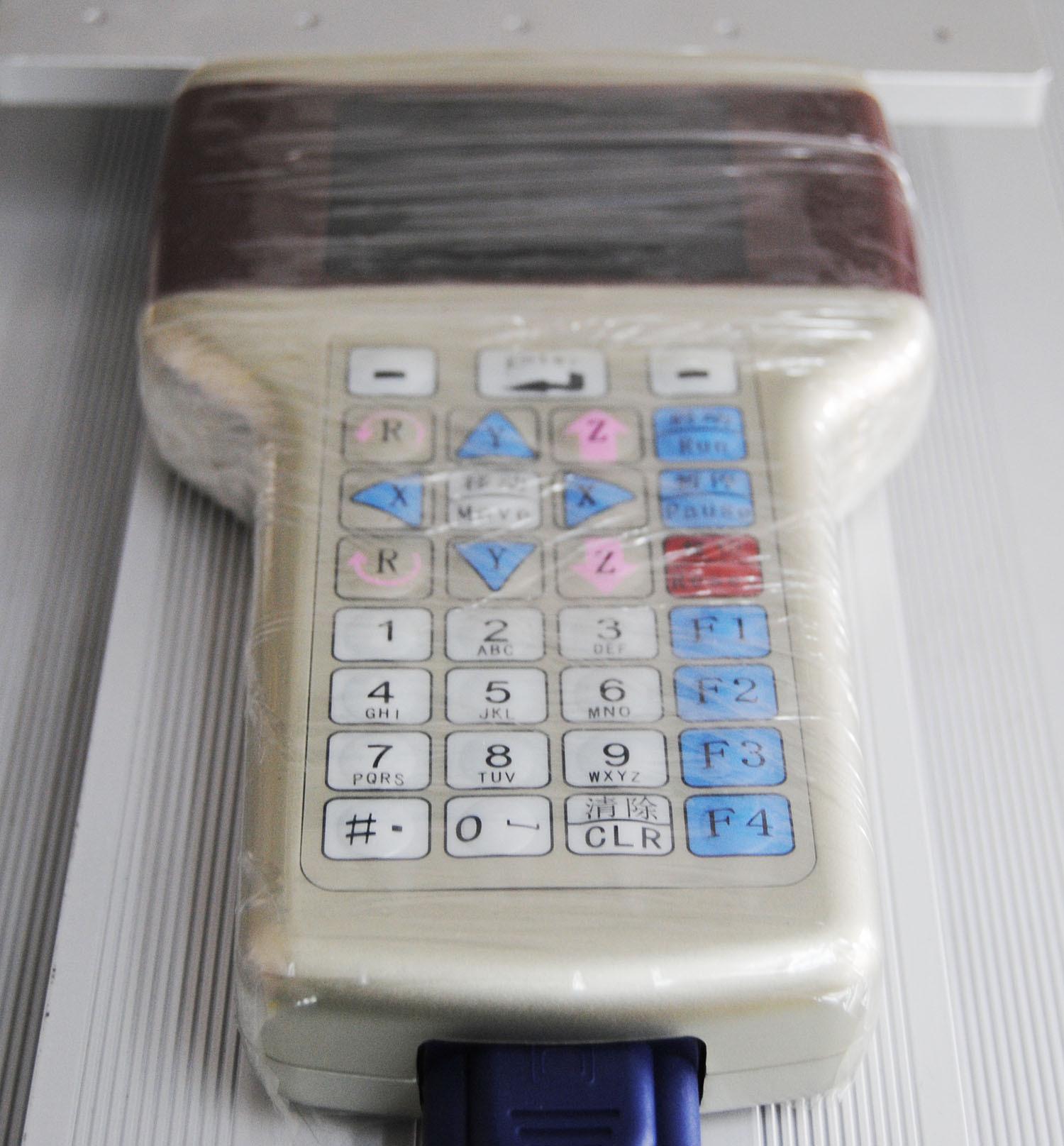

人性化教导盒使您轻轻松松完成程序设定
搭配图示化按键设计的教导盒,让您弹指之间轻轻松松设定完成任何点胶路径的设定。更可简易完成各种路径之矩阵复制、偏移修改、校正点设定……及各机台之间的程序传输等超强功能。

唯一可3D圆弧插补的控制系统
精心研制的控制卡让成为一台真正可PTPCP三轴圆弧插补的设备,
让您放心使用于任何非平面的3D点胶路径。

适用于各式需求点

  全自动点胶机是集精密机械、自动控制以及精确点胶控制技术于一体的高科技产品,本产品具有功能强、编程简单、操作方便、价格低等优点。

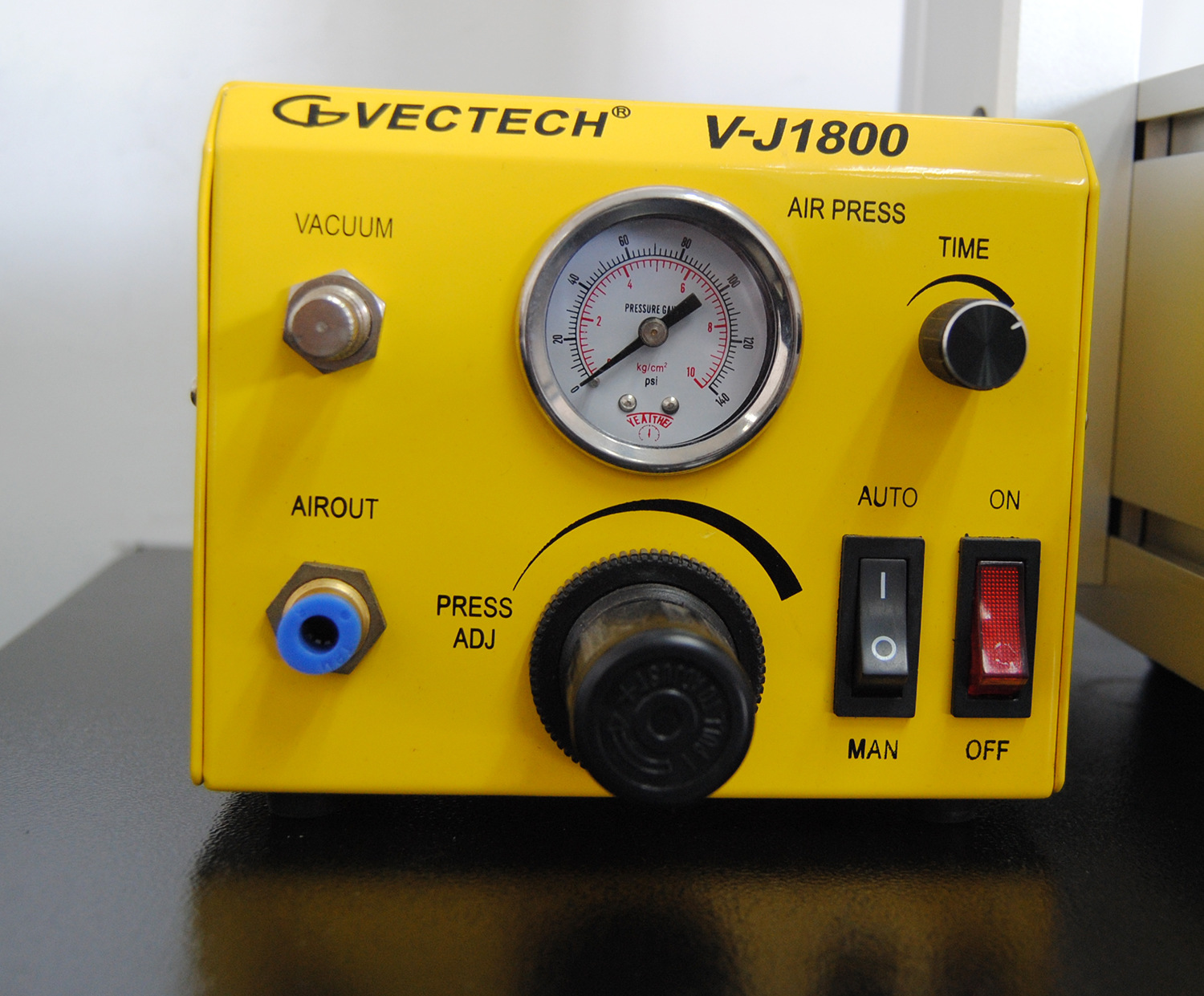

通过运动控制器、电机、运动平台以及系统控制软件,使工作平台按预期的轨迹进行运动,并通过内置的供胶控制器,配以储胶桶、点胶阀或点胶针头控制胶水的挤出,从而实现自动点胶过程。

一般常见UV胶、siliconEPOXY、红胶、银胶、A B胶、COB黑胶、导电胶、散热铝膏、瞬间胶……等点胶,皆可使用在设备上。


常见之应用范围:

◎半导体封装
PCB电子零件固定及保护
LCD玻璃机板封装粘接
◎移动电话机板涂布或按键点胶
◎扬声器点胶
◎电池盒点胶封合
◎汽械车零件涂布
◎五金零件涂布接著
◎定量气体、液体填充涂布
◎芯片邦定

规格参数
型号 V-ZD311A   品牌 VECTECH
加工定制 是   电源电压 220
