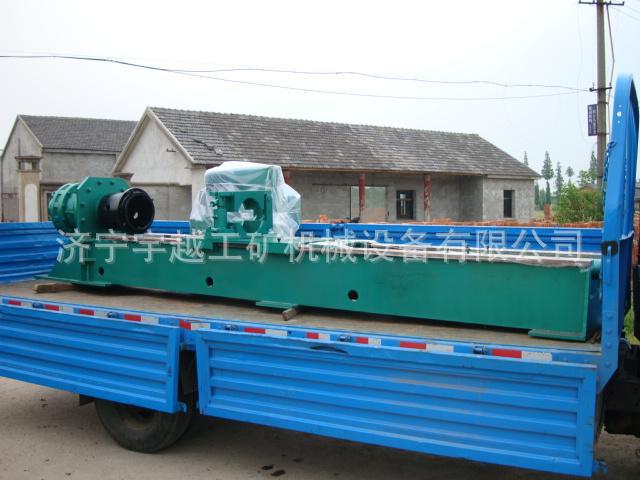

CZ-45拆柱机拆卸机 单体液压支柱专用拆柱设备 超长支柱拆柱机

 CZ-45拆柱机是单体液压支柱专用拆柱设备，它具有夹紧力矩大、拆柱效率高、维修质量好和减轻工人劳动强度等优点，它能拆卸锈蚀严重用现有设备很难拆卸的支柱，并使拆柱过程基本上实现了机械化，从而提高了维修工作机械化程度，加快拆柱和维修进程，是目前国内较好的一种拆柱设备。

它主要有以下特点：

1、能完成手把体及活柱体的拆卸任务，实现了一机多能。

2、主电动机和减速器之间采用皮带传动，过载能力强，噪音小，主轴装有偏心式双向自紧卡盘钢性好、装卡工件比一般通用卡盘或其它夹紧方式夹紧力大、操作方便、省力。

3、机械和液压夹紧相结合，基本实现拆卸过程机械化。

二、技术特征

1、 CZ-45型拆柱机主要技术特征

三、型号、适用范围

1、产品型号名称：

        CZ-45型拆柱机

2、适用范围：

CZ-45型拆柱机适用拆卸油缸直径为110毫米、高度为4500毫米的单体液压支柱的手把体活柱体，增加某些附件亦可拆卸其它型号的支柱。

本机自备一套泵站系统，泵额定工作压力为14.7Mpa，流量不低于18升/分。

四、结构及工作原理

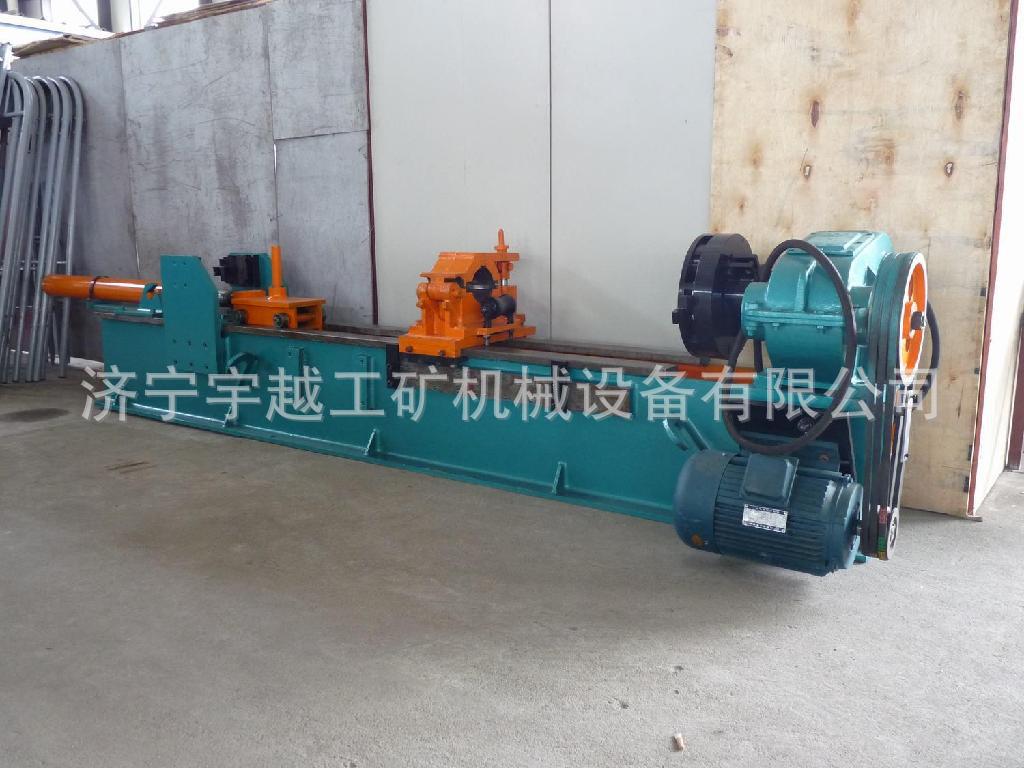

CZ-45型型拆柱机是由机械、液压和电器控制三部分组成，其主要部件为：床身、主减速器、调心卡盘（偏心式）、液压系统及电器控制部分。

•机械部分

1、床身

床身是该机的主要支承部件，它主要是用来安装其它工作部件的。

2、主减速器

本机传动箱采用两级传动外啮合圆柱齿轮减速器。它的高速轴转速不大于1500转/分钟，工作环境温度为（-40—45度），适于连续工作，允许正反向运转。

减速器由电动机经三角皮带轮减速带动，利用电器按扭及接触器控制电机正反向，主轴转速12.6转/分钟。

3、偏心式双向自紧卡盘

偏心式双向自紧卡盘

偏心式双向自紧卡盘、直接与主减速器输出轴相联。工作时用来夹紧支柱的底座或油缸。偏心式双方向自紧卡盘主要由卡盘体、转盘体、偏心轮及导向拨销等组成。

偏心式双向自紧卡盘工作原理：转盘体在卡盘体内转动，通过销轴带动三个偏心轮沿卡盘中心射线等量移动，改变三个偏心轮内侧走向尺寸对底座或油缸的夹紧、放松。

使用时先将转盘体扳把放在与轴架体端面挡块重合的位置（此时，三个偏心轮内侧尺寸最大），然后将被夹部件放在偏心轮牙齿面上，向左或向右扳动转盘体扳把扳到极限位置（夹紧状态）为止。应该注意：扳把扳动方向应与减速器输出轴旋转方向相反，使被夹部件在扭矩作用下越夹越紧。卸时可将主轴反向转动，即可把被夹部件松开。

卡盘的装卸：将卡盘的联轴盘键槽对准减速器输出轴的键，用力将该盘推至限位处为止，然后将挡环、垫圈套在螺钉上，并反螺钉拧紧在输出轴上，卸时先把螺钉松开，卸下联轴盘。

4、液压夹头

液压夹头夹缸架体安装在床身导轨中部，它是用来夹紧油缸和手把体的夹紧与拆卸。它主要由拉标杆、夹柱油缸、可换卡环、键、压帽、挡块、滑座、导向板、螺母等组成。液压夹头的夹紧部分装有档铁、可换卡环和键，挡铁起固定可换卡环的作用，使可换卡环固定在压帽和滑座上不易脱落，键与可换卡环、压帽、滑座配合，起着传递载荷的作用，采用活动的可换卡环，目的便于更换和拆卸其它缸径的支柱。

液压夹头安装在床身矩形轨道上，用L形调节板固定，使调整方便。夹头通过油缸可沿床身导轨移动其位置由所拆支柱长短而定。

挡块：挡块用螺钉固定在滑座侧面，用来别卡支柱的手把体，拆柱时承受扭矩。

夹紧油缸：夹紧油缸安装在导向板上，油缸是把泵站输送来的高压液体力转换成机械力，使活塞杆作直线往复运动。由此实现对支柱的夹紧与松卸（详见液压元件部分）。

5、架体

托架体安装在液压卡头与调心卡盘之间的床身上，位于支柱重心的下方，用压紧螺丝固定。由滚轮、托架、底座等组成。

把支柱底座插入调心卡盘，必须轴向移动支柱。借助本托架体的滚轮帮助，可轻松地实现上述移动。

•液压部分

1、液压缸

拆柱机有拔柱千斤顶、夹紧油缸和伸缩油缸三种液压缸。

⑴拔柱千斤顶

它是双作用式液压缸，液压行程为1100毫米，其主要部件如下：

活塞杆：活塞杆的一头装有活塞、档环、半环、套环，在活塞上装有两个导向环和Y形密封圈，并与其它密封元件组成油缸的两个工作腔。

缸体：缸体内径为90毫米，它的一端焊有缸底，缸筒外焊有两个工作液口，用卡键把导向套和油缸连在一起。

导向套：导向套筒内装有导向环、Y密封圈和J形防尘圈等密封元件，它们分别起着导向、密封和防尘作用，使工作腔液体不至外漏，外部煤粉等物不能进入工作腔。

⑵夹柱油缸

采用Ф80缸径油缸，行程为25毫米，是装夹专用的夹紧缸。

五、电器

1、主要电器设备一览表（表一）
