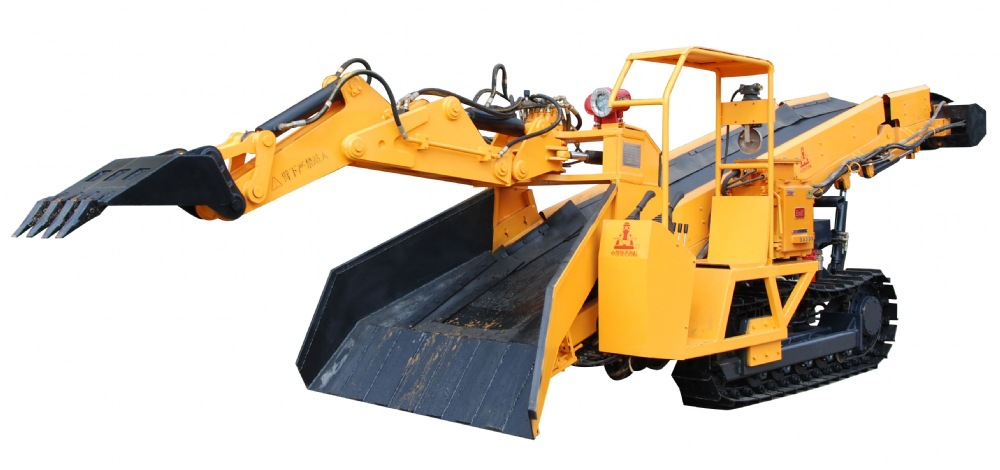

ZWY-80/22.55L煤矿用挖掘式装载机（俗名：扒碴机）主要用于修建铁路隧道、公路隧道、引水洞工程、矿山平巷、磷矿、煤矿等等金属非金属矿矿石���掘装车。适用于断面为2.2×2.4米以上的大中型巷道，功率大、装车速度快；结构简单、紧凑；人性化设计、便于维修；整体车身采用二氧化碳保护焊焊接；液压及电器原件全部采用名优产品，性能可靠。主要特点:
1.履带推进铲取岩石并通过铲斗将石料扒进自身的皮带输送机, 输送机从尾部将岩石卸入自卸农用车,矿车或其它转载设备上;
2.采用电动全液压传动，液压行走、挖掘采集、输送、装车四种功能，机构紧凑，推进力大，扒取范围广，可以全断面装岩，不留死角，不需人工辅助清理工作面；
3.先导阀控制，操作轻松简便，工作平稳无冲击，性能可靠，维修方便；本机具有良好的人性化设计，液压系统采用风冷，有座椅，有驾驶棚，极大地减轻了工人的劳动强度，工作轻便，动作举升定位准，运料速度快，具有安全、可靠、环保高效，
大量节省人力等特点，完全符合人机工程学.
产品使用环境条件:
a)断面为2.4×2.4米以上的巷道；
b)岩石的普氏硬度f小于12，块度小于等于400mm，松散密度不大于1.8t/m3；
c)海拔高度≤1000m。海拔1000m以上高原环境需进行特殊设计；
d)巷道环境为-5℃～+40℃，最大相对湿度≤90%（温度为25℃时）；
e)电压极限偏差为±5%，交流频率极限偏差为±1%；
f)巷道坡度≤10°。在大于10°隧道工作时需进行特殊设计或采取必要的措施；
g)装载机工作时周围的煤尘、甲烷爆炸性气体含量应符合煤矿安全规程规定的安全含量。
ZWY-80/22.55L煤矿用挖掘式装载机 主要技术特征
型 号 检测项目 | ZWY-80/22.55L |
装载能力（m3/h） | 80 |
整机重量(kg) | 4800±5% |
最小转弯半径（m） | ≤3.5 |
离地间隙（㎜） | ≥220 |
挖掘宽度（㎜） | ≥2300 |
挖掘高度（mm） | ≥1900 |
挖取距离（mm） | ≥1550 |
卸载高度(mm) | ≥1580 |
挖掘深度(mm) | ≥600 |
装载宽度（mm） | ≥2300 |
爬坡能力(度) | 10° |
输送带带速（m/s） | ≥0.75 |
输送能力 （m³/h） | ≥80 |
主电机功率(kW) | 22 |
行走速度（m/s） | 0-1 |
履带平均接地比压 MPa | ≤0.1 |
额定工作压力(MPa) | 12.5±0.5 |
安全阀开启压力(MPa) | 13 |
电器 绝缘 | 三相 MΩ | ＞1.5 |
相间 MΩ | ＞1.5 |
工作环境温度(度) | -5~+40 |
操纵方式 | 液控 |
散热方式 | 风冷 |
外形尺寸（mm） | 长 | 5900±50 |
宽 | 1850±50 |
高 | 2000±50 |
