全自动平台自动点胶机

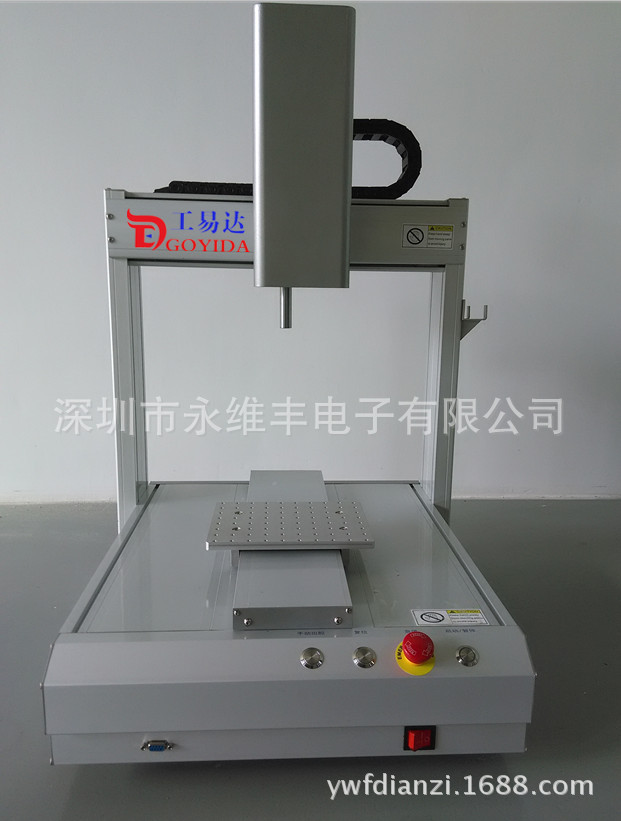

![1464316557207226.jpg 331自动点胶机.jpg]()
GYD 点胶机主要技术参数 工作范围: X400*Y400*Z80mm; 解 析 度: 0.001mm; 重复精度: ±0.03mm; 机器尺寸: 650*650*600mm; 机器重量:约80kg; 传动方式:步进马达/同步带同步轮; 操作系统:手持盒(示教器); 电 源:AC220V50-60HZ 0.8kw;
机器性能 :
1. 手持盒(示教器)中文操作界面,易学易懂; 2. 具有画点,线,面,弧,圆.不规则曲线连续补间及三轴联动等功能; 3. 2G硬盘的超大储存记忆容量,且软体具有区域阵列,平移旋转运算等功能; 4. 胶量大小粗细、涂胶速度、点胶时间、停胶时间皆可参数设定、出胶量稳定,不漏滴胶; 5. 可导入AUTO CAD档功能,精确简化操作; 6. CCD辅助程式编辑及教导功能使坐标轨迹位置能实时追踪显示,缩短程序编辑时间,大大提高编程效率。 7. 可选双工作平台设计,能节省放取工件时间,或搭配自动进出料输送机构,提升产能效益及企业生产竞争优势 8. 依制程需要,可加装工作台定位PIN、胶枪或底板加热控温装置 9. 可选多头微调胶筒夹具,多头同时作业,成倍提高工作效率; 10.可选300CC大胶筒或压力桶储胶作业,节省换胶时间。 11.智能断胶功能,防止拉胶,即节省胶,又减少修胶工序; 12.出胶时间控制解析度1ms; 13.可单料盘多治具循环工作,大副提高工作效率。 14.工易达独有的高速旋转阀门使点胶的起点和结束点胶量控制更精确。 15.适用流体点胶,例如: UV胶、AB胶、EPOXY(黑胶)、白胶、EMI导电胶、SILICON、环氧树脂、瞬间胶、银胶、红胶、锡膏、散热膏、防焊膏、透明漆等。

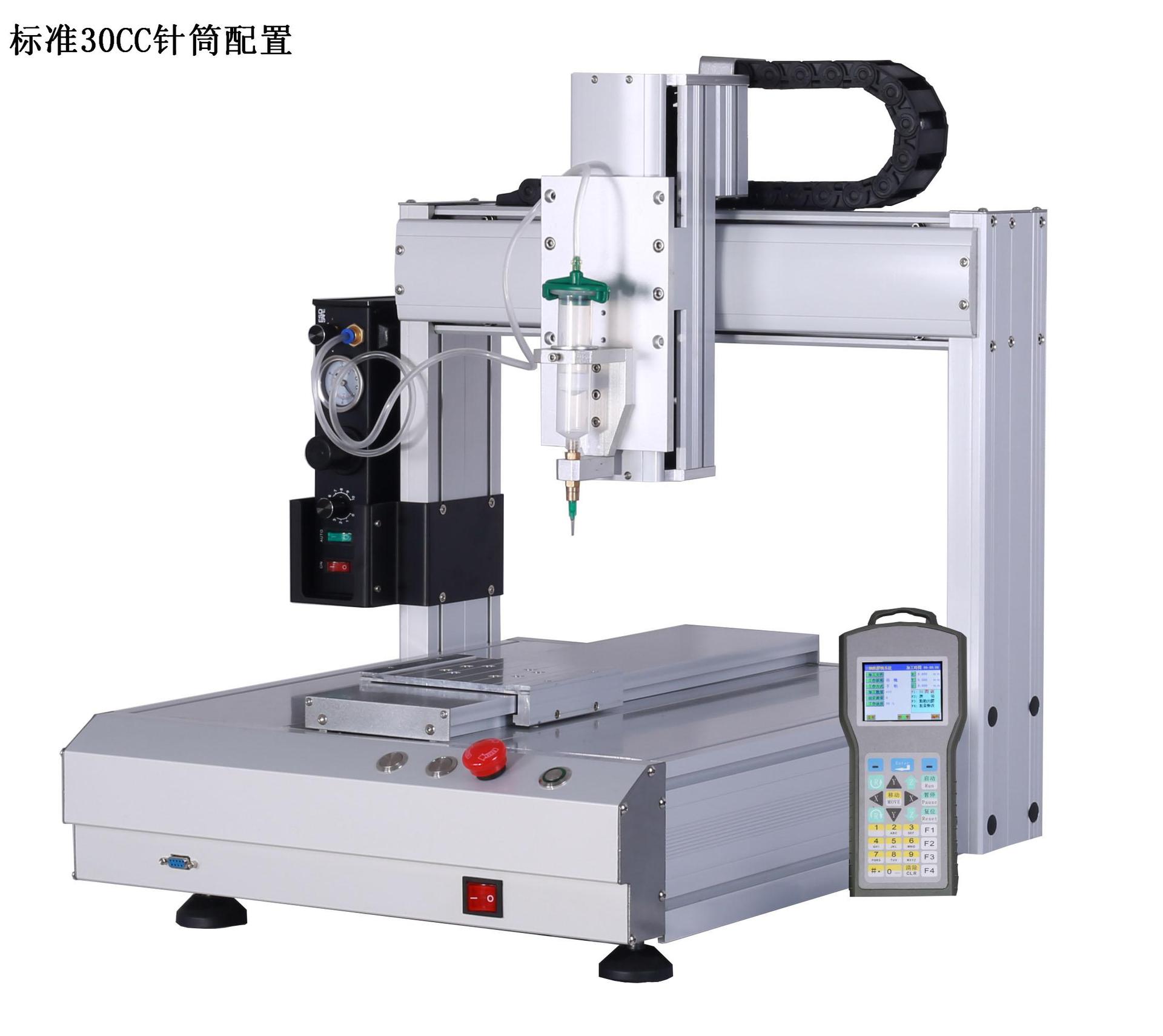

技术参数:![1464317332627194.jpg 自动点胶机平台.jpg]()
规格型号 | GYD-331R |
加工范围X/Y/Z | 320 x 320 x 100mm |
最大负载XY/Z | 12 kg/ 6 kg |
移动速度XY/Z | 0.1-800/350 mm/Axis |
解析能力 | 0.005mm/Axis |
重复精度 | ±0.01mm/Axis |
轨迹存储量 | 100组/每组4000个点 |
操作语言 | 中/英文可选 |
显示方式 | 液晶显示屏 |
驱动系统 | 进口微步进精密马达 |
传动方式 | 同步带/精密直线导轨 |
编程模式 | 教导盒/编辑软件 |
面板控制 | 程序选择/运行开关 |
| |
机器功能 | 点/线/圆弧/3D空间轨迹 |
I/O讯号 | 8 Inputs/8 Out puts |
外部接口 | RS232 |
电源输入 | AC110V/220V (内部开关转换) |
工作环境温度 | 0~40 °C |
工作环境湿度 | 20~90%(无结露) |
外形尺寸 | 480 x 430 x 595mm |
重量 | 约35Kg |

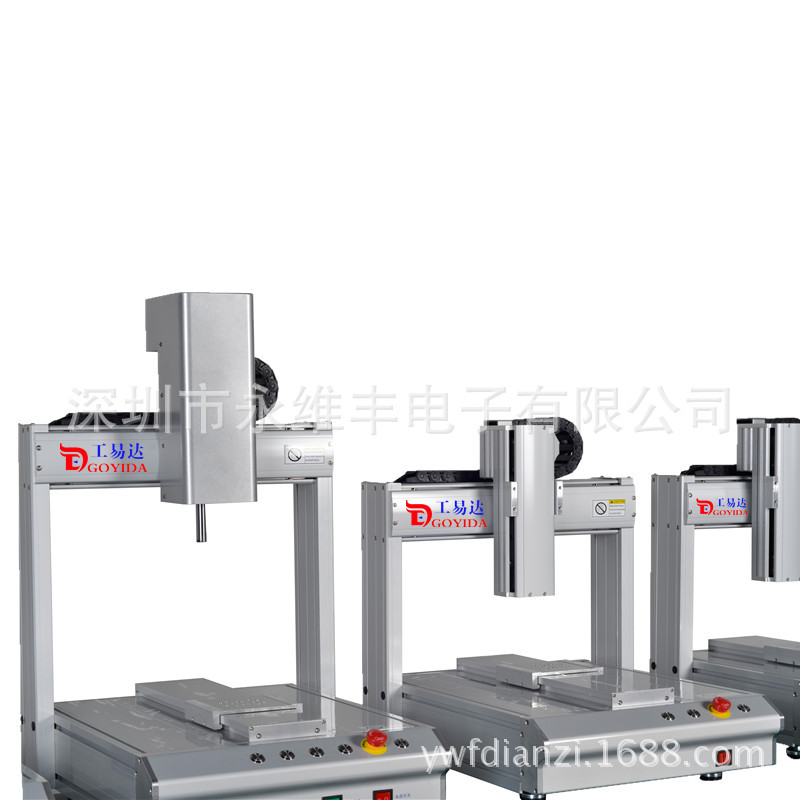

![1464316801623953.jpg 锁螺丝机平台.jpg]()
可按客户加工订制
