一、产品用途

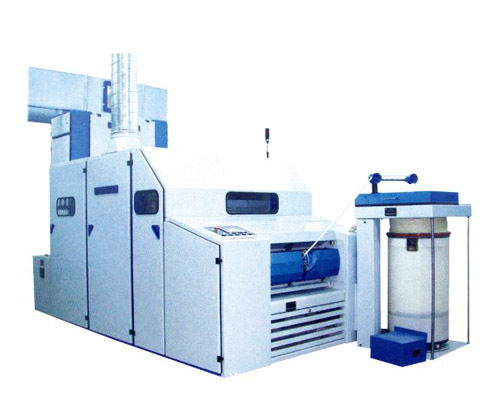

本机将清梳喂棉箱输送的筵棉进行梳理,除杂并排除部分短绒后,集束成较均匀的棉条,有规律的圈放在棉条筒内,供后续工序使用。本机设计最高速度220米/分,实际产量在35-55公斤/台时,用PC机控制,设有长短片段自调匀整装置,采用多电机传动,简化了传动机构。本机主要零部件如基架,锡林筒体,道夫筒体等均采用钢板结构、刺辊下设预分梳板,锡林前后各设三根固定盖板,互动盖板总数为80根,工作盖板为30根,盖板运行方向与锡林转动方向相反。整机牢固可靠,外形整齐,安全可靠。

1、圈条器 | 2、大压辊 |
3、轧碎辊 | 4、剥棉罗拉 |
5、底板吸口 | 6、清洁辊 |
7、道夫 | 8、前固定盖板 |
9、底板吹气 | 10、前棉网清洁器 |
11、锡林下方吸口 | 12、易林 |
13、刺辊下方吸口 | 14、预分梳板 |
15、刺辊 | 16、喂棉板 |
17、喂棉罗拉 | 18、后固定盖板 |
19、后棉网清洁器 | 20、活动盖板 |
21、清洁辊 | 22、连续吸落棉总管 |
二、主要规格
喂入棉层宽度(mm) | 920 |
定量(g/m) | 350-720 |
输出棉条定量(g/m) | 4-6 |
总牵伸倍数 | 70-130 |
实际出条速度(m/min) | 150-180 |
刺辊直径(mm) | 250 |
速度(r/min) | 600;900;950;1116 |
刺辊底部 | 除尘刀加分梳板 |
锡林直径(mm) | 1290 |
速度(r/min) | 280;350;400 |
道夫直径(mm) | 700 |
回转盖板总跟数 | 80 |
工作盖板根数 | 30 |
盖板速度(mm/min) | 102-305 |
固定盖板根数 | 前3后3 |
棉网清洁器 | 前2后1 |
生头时出条速度(m/min) | 15-20 |
剥棉型式 | 三罗拉剥棉 |
集棉器型式 | 气动操纵转动式弧板 |
总功率 | 8.69 |
选用条筒规格 | Φ600×900(1100)Φ900×900(1100) |
配用圈条器形式 | 自动换筒/人工换筒 |
外形尺寸(长×宽×高)(mm) | 4741×2675×1900 |
机器净重(kg) | 约7300 |
