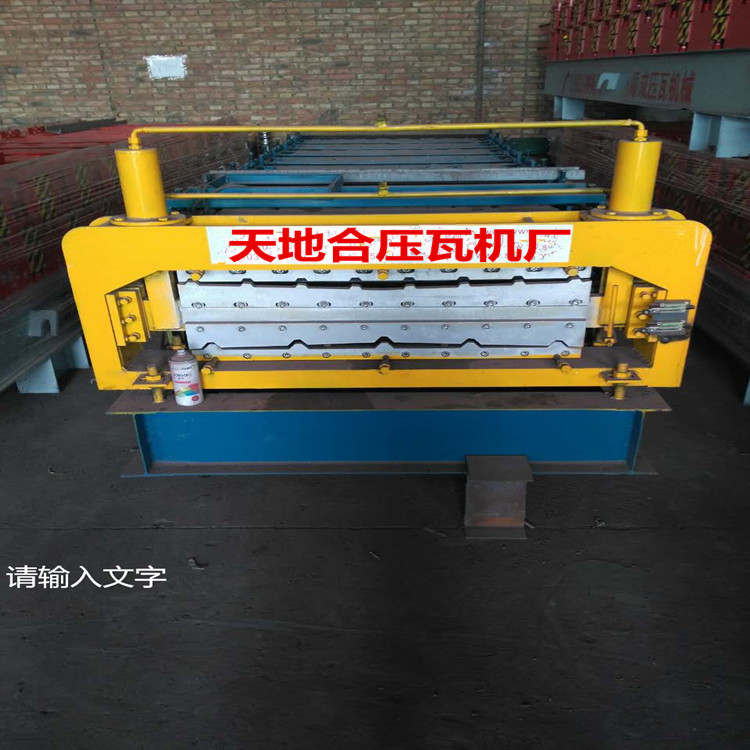

840/900 双层压瓦机


840/900型双层压瓦机技术参数:
  外形尺寸:5700mm×1400mm×1200mm
  成型方式:辊压成型(预压成型)
  成型排数:V900轧辊9排预压成型、V840轧辊11排预压成型
  轧板厚度:《0.8mm
  设备轴径:Φ70mm
  主机功率:3KW
  轧制速度:10m-12m/min
  机器重量:3000kg左右
  泵站电机:3KW
  设备大架:300H钢
  剪切刀材质:Cr12(铬12)
  设备传动:链轮、链条
  设备大架全部采用300#工字钢焊接
  中板厚度:14mm
进料宽度:1000mm
成型面积:900mm
搭接后面积:840mm
天地合双层压瓦机生产中严禁超过最小闭合高度进行工作,即上滑动箱底面至工作各面最小距离290㎜要求上下模具合模后的高度加上,上下垫板厚底加上瓦坯厚度,不允许超过290㎜,制造模具时应按此要求进行设计,以免发生机床事故。经常注意观察,滑动箱体及两侧机体内润滑油的高度。压瓦机主要由左、右机体、底部连杆、顶部机箱盖、滑动座、六方转轮、皮带轮、齿轮机构、槽轮机构、凸轮机构、润滑泵、油路系统、电控部分等组成。设备应经常擦拭,保持清洁,不许有泥污积水。
该机上模冲压工序:由电动机经过皮带轮,带动输入轴,经小齿轮,大齿轮,带动上轴,通过一套凸轮机构带动装有上模的滑动座上下运动,实现压瓦。工作台的转位是由装于上轴端头的齿轮组,传动拨销齿轮,拨动装于六方转轮轴上的槽轮来实现分度定位,在上轴的两端各装有一个与装在同一轴上与压制凸轮共轭的回凸轮,通过定位杆与定位盘实现下模在工作位置的精确定位。
  天地合压瓦机械有限公司生产的双层压瓦机大大节省了空间,更换两种板材的时间也变得更短,也提高了产出率,但同时,由于相对拥挤,难于安装辅助辊机架,难以调节并检查成型状况。彩钢压瓦机执行部分有变频器驱动电机,液压站电机,压型的两个液压电磁阀,切刀的两个液压电磁阀。
  检测部分有:检测彩色钢瓦长度的脉冲编码器,压型的上下行程开关,切刀的上下行程开关,压型的上下操作按钮,切刀的上下行程按钮,急停开关,液压启停开关等等。彩钢压瓦机的参数有许多需要设定,用文本屏设定。参数设定有设备参数和用户参数设定两种。设备参数有:单脉冲长、过冲量、压型距、压型时间、切刀时间等等。
  用户参数有:张数、长度、首节、末节、节距、节数等等。琉璃瓦压瓦机控制系统还能完成单板切割功能。该控制系统操作简单,正常自动生产不需要先倒退,而是一次前进,压型,切割完成。精度高,每片剪切精度小于0.1mm,满足工艺要求。严禁超过最小闭合高度进行工作,即上滑动箱底面至工作各面最小距离290㎜要求上下模具合模后的高度加上,上下垫板厚底加上瓦坯厚度,不允许超过290㎜,制造模具时应按此要求进行设计,以免发生机床事故。
  经常注意观察,滑动箱体及两侧机体内润滑油的高度。彩色钢板进入压瓦机,通过各种型状的辊轮,压制成各型状,通过切刀切成定量的长度。如果需要琉璃瓦状的,还可以压型。这样就可以做成各式各样的彩色钢瓦.在现代化厂房、仓库、高层建筑施工及大型加油站等很多都使用了彩色钢瓦,甚至是琉璃瓦式彩色钢瓦,使得这些建筑的外观鲜亮、整洁漂亮。这些彩色钢瓦都是采用彩色钢板经专用压瓦机生产出来的。
  双层压瓦机设备安装的固定方式有穿透式和暗扣隐蔽式两种。穿透式固定是屋面和墙面彩钢设备安装的最常用方式,即用自攻螺钉或铆钉将彩板固定在支撑件(如檩条)上,穿透式固定分为波峰固定、波谷固定或他们的组合。暗扣隐蔽式固定是将与暗扣式彩板配套的特制暗扣先固定在支撑件(如檩条)上,彩板的母肋与暗扣的中心肋齿合的固定方法,一般用于屋面板的安装。

规格参数
型号 840/900双层压瓦机   用途 彩钢瓦成型设备
重量 3  (t) 品牌 天地合
加工定制 是   别名 铁皮机
电动机功率 3   规格 840/900双层
外形尺寸 5700*1400*1200   种类 压瓦机
