固定活塞式薄壁取土器
固定活塞式薄壁取土器符合我国ＧＢ５００２１和ＪＧＪ８９、DZ25行业标准规定的在钻孔中采取流塑、软塑、可塑及部分粉土、粉砂一级质量原状结构试样。
结构特点：
- 钻杆和接长杆分别与取土器和活塞杆连接，当取土器在钻孔中放下时两套系统相对位置不变，活塞总成始终封住取样管刃口，起到排开泥浆废土的作用，防止废土进入取样管；
- 贯入取土时，活塞总成相对于地面固定，隔绝气压与水压活塞密封效果更好，是国际岩土工程界公认的取样质量好的取土器，但结构复杂，操作繁琐。
引用标准：
岩土工程勘察规范 GB50021-2001
原样土取样技术标准 JGJ89-92
固定活塞薄壁取土器 JG/T5061.4-1995
地质钻探钻杆锁接头 DZ25-83
结构用不锈钢无缝钢管 GB/T14975-94
规格型号：
TG75A/100A

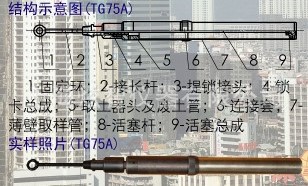

结构：1. 固定环 2.接长杆3.提锁接头4. 锁卡总成5.取土器头及废土管
6.连接套7.薄壁取样管 8. 活塞杆9. 活塞总成
技术参数：
取样直径 75/100mm
壁厚 1.5/2.0mm
取样管长度 500mm
面积比 9.2/9.25%
内间隙比 0.5%
刃角 7°
废土管长度 250mm
接头杆长度 1 m(用户订货时说明数量）
