一、发泡机的结构原理本机设有左、右两支藏料箱各为28公斤独立料箱。两种不同的液料，各自从这两支料箱中分别进入两台环形活塞计量泵，启动电机，通过齿轮变速箱同时带动两台计量泵运转，两种液料各自按预先单组调好的配比同时输送到喷头。并由进入喷头内的压缩空气，使液料在喷头内腔混合雾化，混合后的液料随着压缩空气从喷头的喷咀中喷射到件上，从而完成喷涂发泡的现场施工。二、(一)各型发泡机配用的环形活塞式计量泵及其参数：

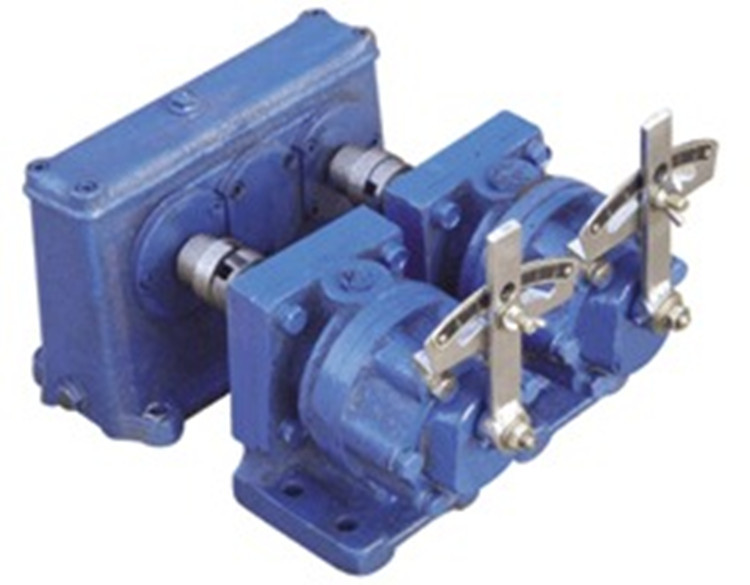

发泡机型号 计量泵型号 进口直径G" 出口直径G″ 转速/分 最大喷涂量kg/分JP-103 HJ3-100 1/2″ 3/8″ 500 3JP-106 HJ6-120 1/2″ 3/8″ 500 6JP-109 HJ9-100 1/2″ 1/2″ 500 9(二)料箱容积：本机备有两支独立的料箱、单支料箱的容积不小于27公斤。(三)本机使用电源电压-380V(三相火线)总功耗不大于5kw使用压缩空气为6-8kg/cm2。(四)外形尺寸：L×B×H=750mm×500mm×800mm
