一、前言

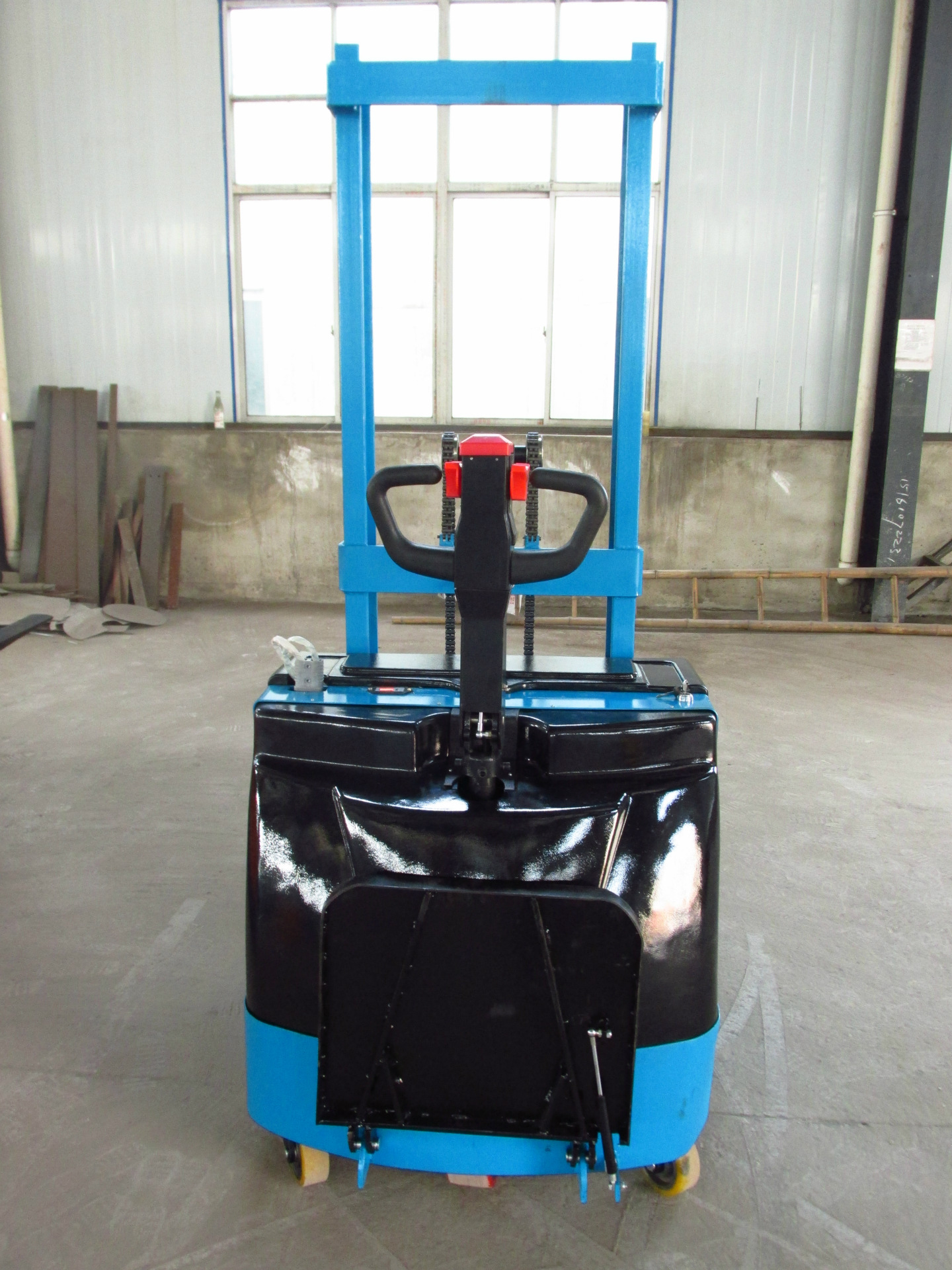

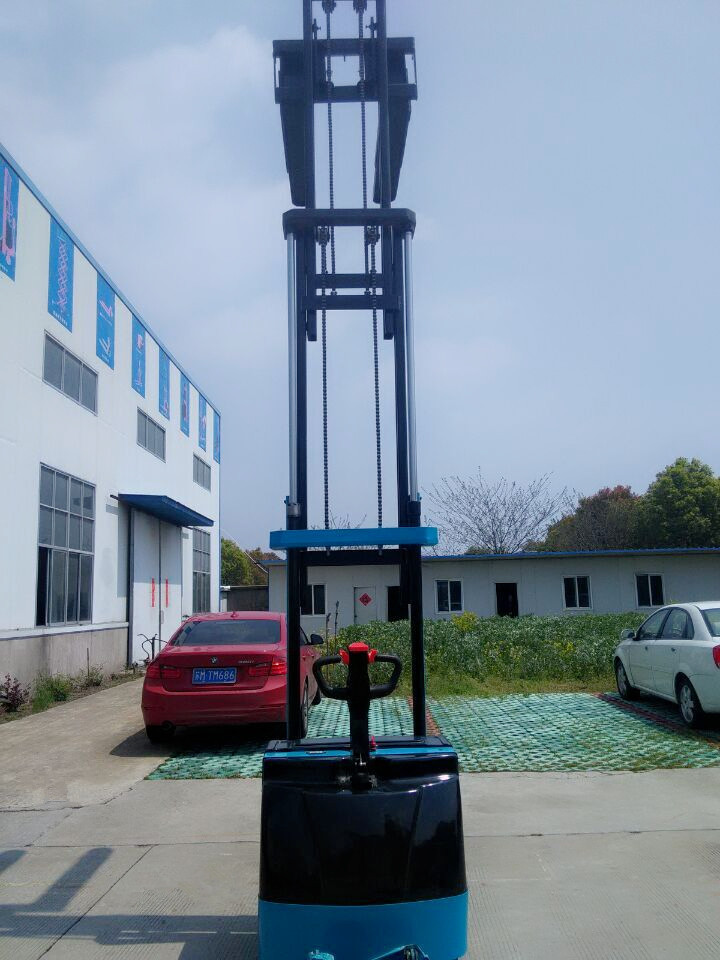

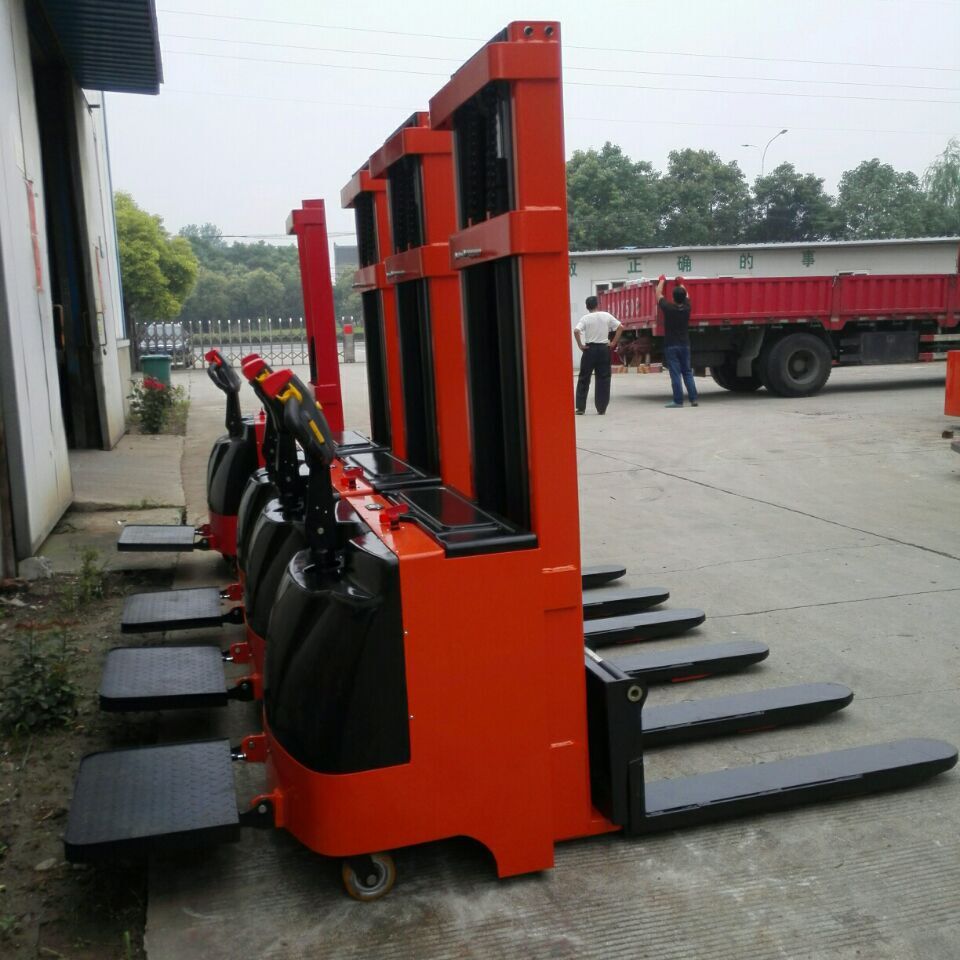

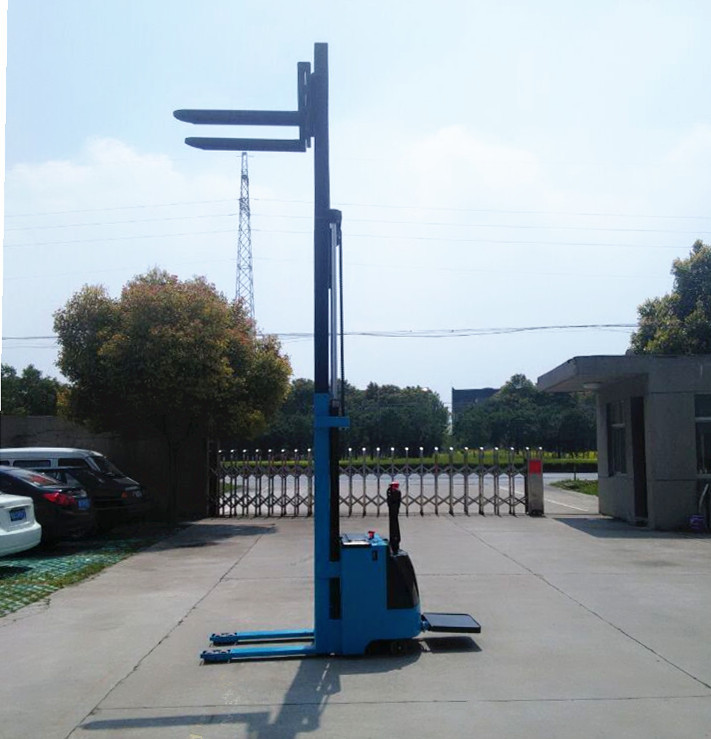

CDD1.5吨4.2-5米高全电动堆高车以电动机为动力，蓄电池为能源的一种工业搬运车辆，是指对成件托盘货物进行装卸、堆高、堆垛和短距离运输作业的各种轮式搬运车辆。国际标准化组织ISO/TC110称为工业车辆。电动堆高车包括：全电动堆高车、半电动堆高车、前移式堆高车、全电动配重式堆高车、步行平衡重式堆高车。电动堆高车广泛应用于工厂车间、仓库、流通中心和配送中心、港口、车站、机场、货场等，并可��入船舱、车厢和集装箱内进行托盘货物的装卸、搬运作业。是托盘运输、集装箱运输必不可少的设备
电动行走及升降，本车驱动轮、负载轮、平衡轮采用特殊工艺的橡胶/聚氨脂轮，大大延长使用奉命；超小车身设计，可应用于各种狭小通道；运行速度快，承载能力强，极大提高效率；原装进口无级调速电脑系统，大容量牵引电池多功能手柄：操作者可通过电子锁启动车辆。轻松对行驶速度加以控制，如需加速只需转动手柄上的加速开关，旋转越大，车速越快。
延时加速工能：操作者如加速行驶一直旋转到最快时速，该机器特有工能将有自动打开，将有3—8秒从低速运转高速，防止加速太快对人造成伤害。
断电刹车工能：手柄在立起时是刹车，操作行走时手把向下按点后工作，按到底时也是刹车，当上下坡时即时货物重，操作者也可在坡度上刹止，防止车自由滑行下坡，减少事故。
五支点结构：独特的结构可带来车辆更高的稳定性，特别是在湿滑的地面上或坡度上，更能发挥其作用。
驱动轮减震系统：驱动轮的压力随着载荷重轻而变化，该机器减震系统将自行根据货物重轻自行减震，特别是在地面不平整时，更显出特有作用。对车辆行走，稳定性能自行调节。
电瓶、电量指示器：方便掌握电瓶蓄电多少，电量不足自动报警工能。
二、主要技术参数
| 项目 | 单位 | CDD/1025/1033 | CDD1525/1533 | CDD1540 | CDD1552 |
| 基本参数 | 额定起重量(Q) | kg | 1000 | 1500 | 1500 | 1500 |
| 载荷中心(C) | mm | 600 |
| 到顶限重 | kg | 1000/600 | 1500/1000 | 900 | 550 |
| 操纵方式 | | 步行式/站驾式 |
| 门架起升高度系列(H) | mm | 2500/3000 | 2500/3300(双) | 4000 | 5200 |
| 下降起升高度系列(h) | mm | 90 |
| 转弯半径(R) | mm | 1530 | 1530 | 1730 | 1730 |
| 外形尺寸 | 车身总长(L) | mm | 1880/2330 | 1880/2330 | 2000 | 2000 |
| 车身总宽(B) | mm | 850 | 850 | 1000 | 1000 |
| 车身静止高度(H2) | mm | 1785/2185 | 1785/2185 | 1950 | 2380 |
| 门架起升高度(B1) | mm | 2990/3790 | 2990/3790 | 4650 | 5940 |
| 标准货叉尺寸(长*宽*高) | mm | 1150×160×170 |
| 货叉外宽(B1) | mm | 560 | 560 | 685 | 685 |
| 货叉内宽(B2) | mm | 240 | 240 | 325 | 325 |
| 主要性能 | 行驶速度 | m/h | 4/6 | 3.5/5.5 |
| 提升速度 | mm/s | 80/130 | 70/120 |
| 下降速度 | mm/s | 110/90 | 110/90 |
| 爬坡度 | % | 5/8 | 4/6 |
| 制动方式 | | 电磁制动 |
| 车轮 | 驱动轮 | mm | φ250×80 |
| 驱动轮形型式 | | 卧式/立式 |
| 承载轮 | mm | φ80×70 |
| 平衡轮 | mm | φ156×50 |
| 电机 | 驱动电机 | kw | 0.75/1.2 |
| 提升电机 | kw | 1.6/2.0/2.2 |
| 蓄电池(电压/容量) | v/Ah | 24v/12个210ah组合 |
| 控制类型 | | 1207串励控制 |
| 自重(含电池) | kg | 600/660 | 850/910 | 1100 | 1200 |
三、微型液压站故障分析
故 障 现 象 | 原 因 | 排 除 方 法 |
起重无力或不能起重 | 1、齿轮泵与泵体磨损过度 2、阀块中的溢流阀及密封阀调整点变动 3、液压管路漏油 4、液压油油温过高，液压油过稀 5、门架滑架有卡阻现象 6、油泵电机转速过低 | 1、更换磨损件或油泵 2、更换并重新调整 3、检查漏油处并修理 4、更换不合规格的液压油及检查油温升高的原因 5、检查和调整 6、检查电机，并排除故障 |
电器动作 不正常 | 1、电池电压过低 2、接触器触点烧毛，或污物太多造成触点不良 3、触点不动作 | 1、重新充电 2、修理触点，调整位置或更换接触器 3、检查吸引圈电路有无中断或接触器 |
四、蓄电池与充电器使用和保养
1、由本厂配制充电器，插入机体上的插座即可。
2、不带电瓶的电源可直接220V插座即可。
3、为保证使用本机时对人身的绝对安全和防止感应电麻手，应将机壳接地。
4、电池保养方法：每个月必须检查一次电解液的高度，如低于电池液面需补加蒸馏水，标准液面低于加液口1.5cm以下，或高于极板上1.5cm以上，切记不可加电解液，使浓度过高损坏电池，电池充电150次后补加电解液，或检查浓度低于1.40g/cm2后补加电解液。电池应保持清洁，及盖上的小孔经常保持畅通等，如有不清楚的地方请致电厂部。
五、安全注意事项
1、启动时保持适当的启动速度，不应过猛。
2、注意观察电压表的电压，若低于限制电压时，叉车应立即停止运行。
3、叉车在行走过程中，不允许扳动方向开关而改变行驶方向，以防烧坏电器元件和损坏齿轮。
4、行驶与提升不宜同时进行。
5、注意驱动系统，转向系统的声音是否正常，发现异常声音要及时排除故障，严禁带病作业。
6、转变时要提前减速。
7、在较差道路情况下作业时，其重要适当减轻，并应降低行驶速度。
8、在大坡度路面运载货物时，注意货物在货叉上的牢固程度
六、易损件汇总表
型号 | 规格 | 材料 | 所属部门 | 数量 |
CDD1T | Ø24×3 | 橡胶1-2 | 油缸 | 2 |
Ø50×3.5 | 橡胶1-2 | 油缸 | 1 |
密封圈VSH40 | 聚胺脂 | 油缸 | 2 |
防尘圈DH30 | 聚胺脂 | 油缸 | 1 |
Ø36×3.5 | 橡胶1-2 | 油缸 | 1 |
CDD1.5T-2T | Ø24×3 | 橡胶1-2 | 油缸 | 2 |
Ø60×3.5 | 橡胶1-2 | 油缸 | 1 |
密封圈VSH50 | 聚胺脂 | 油缸 | 2 |
防尘圈DH40 | 聚胺脂 | 油缸 | 1 |
Ø46×3.5 | 橡胶1-2 | 油缸 | 1 |
七、如何保养
1、 维护保养首先应注意安全，应注意场地的清洁。
2、 应拔掉电源，关闭钥匙，应使货叉下降到最低。
3、 液压单元加油应将原有油倒干净才能加油，以保证整个液压系统不受影响。
4、 打开后盖，应检查电池端子连接，电解液量，端子上应涂上润滑脂，以防腐蚀。
5、 滚动部分应经常加润滑脂，脚刹不灵应更换刹车片或脚轮。
八、本产品保修一年，一年外发生故障收取工本费.本厂信守合同，保证质量，欢迎广大用户提出宝贵意见和反映使用情况，可代办托运和邮寄，特殊要求，专门定制。
联 系 人：冯经理
24小时热线：18952673626
地 址：中国 江苏 泰兴市
邮 编：225400
