主要结构说明由机架、包箱、液压控制系统、主油缸、供油系统、电器控制系统、踩压油缸和液压关锁箱门八个部分组成。
1.机架
机架系由立柱、下横梁、中横梁、上横梁等组成。立柱（均为GB100×100型方钢）连结上下横梁支持整个打包机架的支柱、承受复杂载荷，因此选取优质钢材，保证足够的强度。
2.包箱
包箱分上料箱和压缩箱。箱门由一个自锁油缸、由铰铀等零件联接。自锁油缸把大门锁紧、松开，便于开门出包。
包箱内下部放有一底板总成，地板由加厚钢板加工，上装有焊接铁、穿铁丝捆包方便。
3.液压控制系统
本系统由油箱、柱塞油泵电泵组、多路换向阀、油管及执行油缸组成，规定使用46#以上液压油。
本系统与电器部分配合使用，可以对打包机每个工作动作进行控制。
4.主油缸
本机主油缸塞直径160mm，其横截面积251cm2打包。打包机的总压力为800KN。柱塞升程由行移开关限位。
主油缸系统由主油缸体、柱塞、密封环、导向环、顶块等组成、密封性能良好。
柱塞在油缸采用无缝钢管焊接，有足够的强度，柱塞在油缸内作出入往复运动、当柱塞上升时，将力传至包箱内的顶块上，压缩箱内物体。
5.主供油系统
本系统是打包机工作的动力源，它的性能好坏，对打包机是至关重要的，所以规定使用46#以上优良液压油。
本系统由油箱、11KW电机一台、YCY-14-80型柱塞油泵一台、ZS1系列换向阀、溢流阀、卸荷阀、滤清器等组成。
6.电器控制部分
本机总电源为三相380伏50赫兹交流电。电源导线截面应不小于16平方毫米（铜芯）。
7.压力油缸
本部分作用是将材料喂入压缩箱包内进行预压紧。压力20—25mpa。行程为1200mm

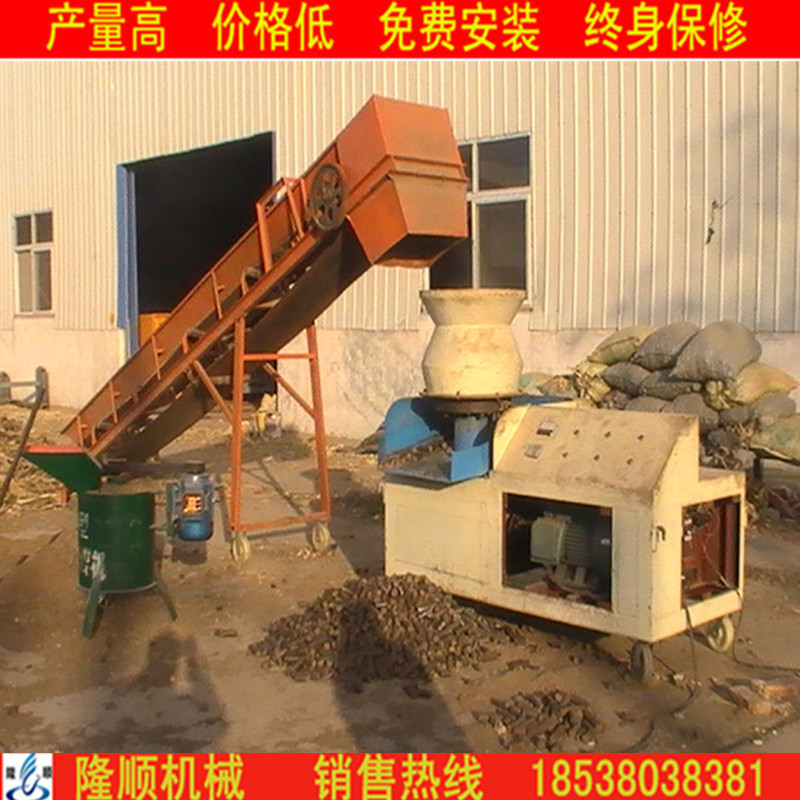

JBM秸秆燃料成型机技术参数 | |
型号参数 | JBM-1000型 | JBM-1500型 | JBM-2000型 |
电机功率（kw） | 15 | 22 | 30 |
产量（kg/h） | 700-900 | 1000-1500 | 1800-2000 |

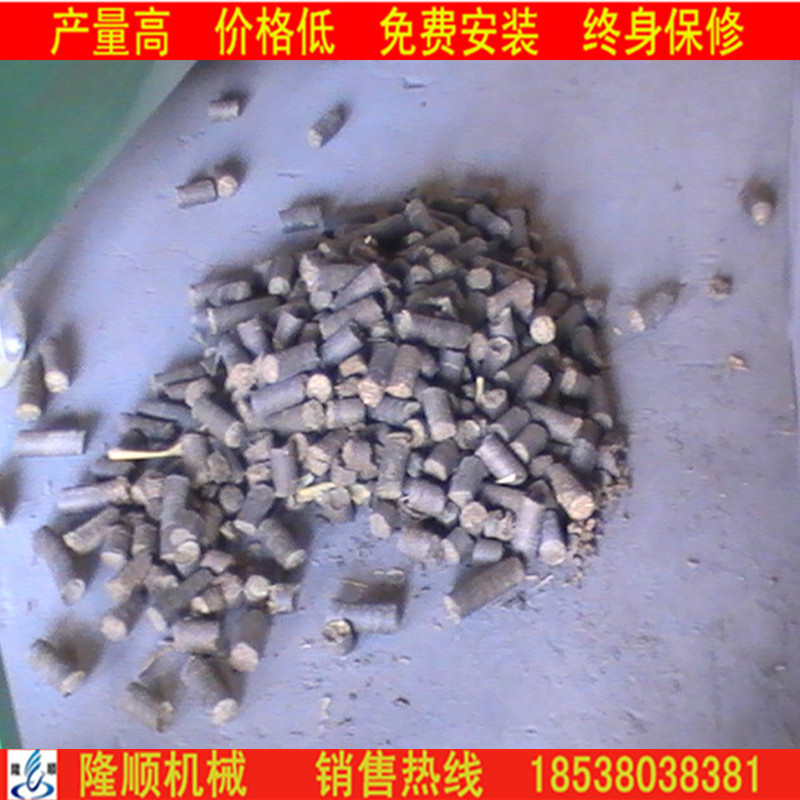

成型尺寸和形状 | 32×32 条状 | 32×32圆形 | 33×33圆形 |
固体成型密度（g/cm3.） | 0.8-1.4 | 0.8-1.4 | 0.8-1.4 |
物料含水量(%) | 10-25 | 10-30 | 10-30 |
适用物料长度（mm） | 3---50 | 3---60 | 3---60 |
整机外形尺寸（mm） | 1700×800×1400 | 1800×900×1660 | 1800×900×1680 |
整机重量（吨/台） | 1.2 | 1.8 | 2.2 |
