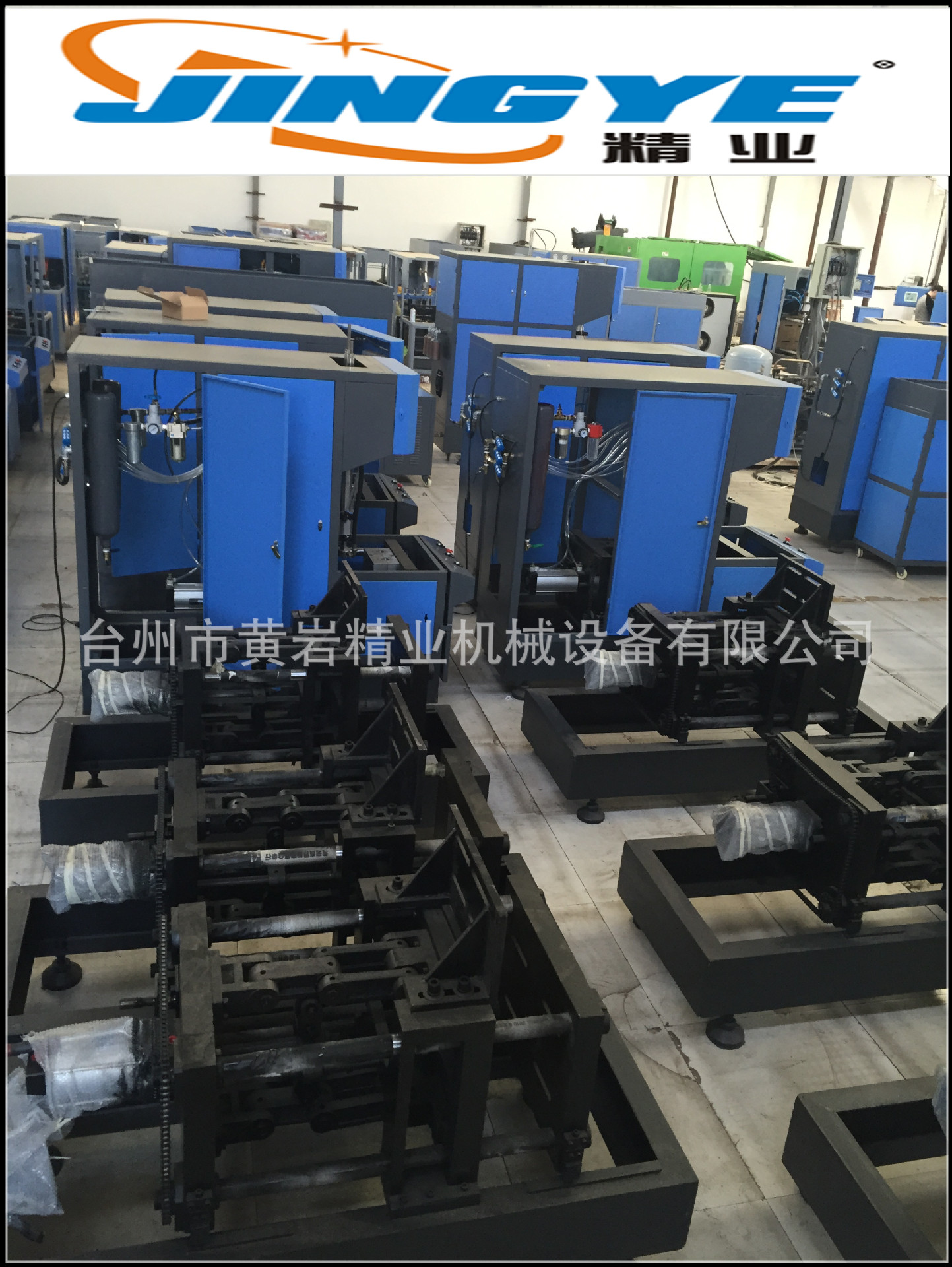

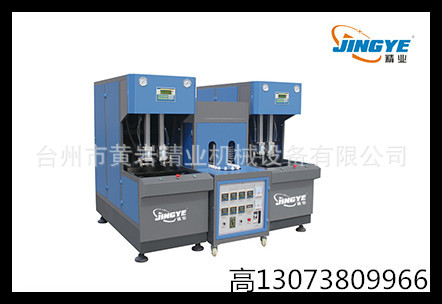

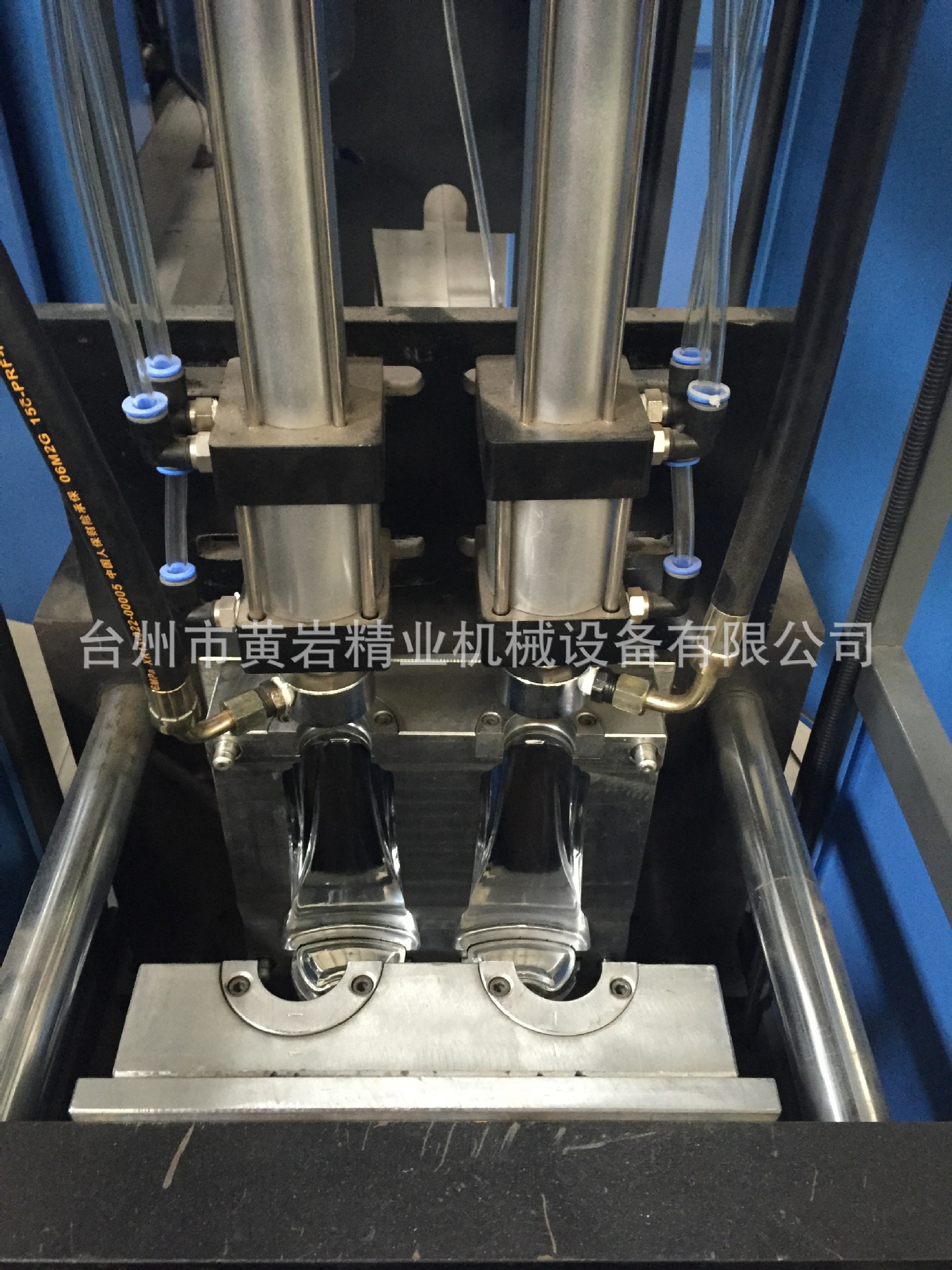

一、机械特点及实物图
JY-B3L-2（半自动吹瓶机）系列二步法半自动吹瓶机专业吹制2升以下各种易拉罐瓶、矿泉水、饮料、油、化妆品、农药、民用药瓶（PET为原料）等塑料容器，具有体积小、耗电省、操作与维修方便等优点。
二、机械主要配置
| 汽缸 | 台湾-亚德客 |
电气元件 | 主控电脑 | 台湾-台达 |
人机界面 | 台湾-台达 |
开关电源 | 台湾-台达 |
光电开关 | 韩国-奥通米克 |
备 注 | 本机电器元件全部选用国际通用高新技术产品 |
三、机器规格
型 号 | JY-B3L-2 |
产 量 | 根据瓶型 | 400-1200 PCS/H |
制品规格 | 瓶身直径 | 30mm-100mm |
瓶身高度 | 50mm-350mm |
瓶口直径 | 15mm-80mm |
模 具 | 模腔 | 2cavities |
模具厚度 | 100~250mm |
模具有效面积 | 430*380mm |
主机功率 | 电源电压 | 380v 3Phase /220v 3Phase 50/60HZ |
装机容量功率/实际使用功率 | 18kw/10kw |
气 源 | | |
高压空压机 | 1.2m3/min 3.0MPa |
冷干机 | 2.0m3/min 3.0MPa 1set |
冷却水 | 冷水量 | 15L/min |
主机尺寸 | 长宽高/重量 | 1650*650*1750mm/650kg |
烘箱尺寸 | 长宽高/重量 | 1850*650*1650mm/350kg |
四、高压辅助设备

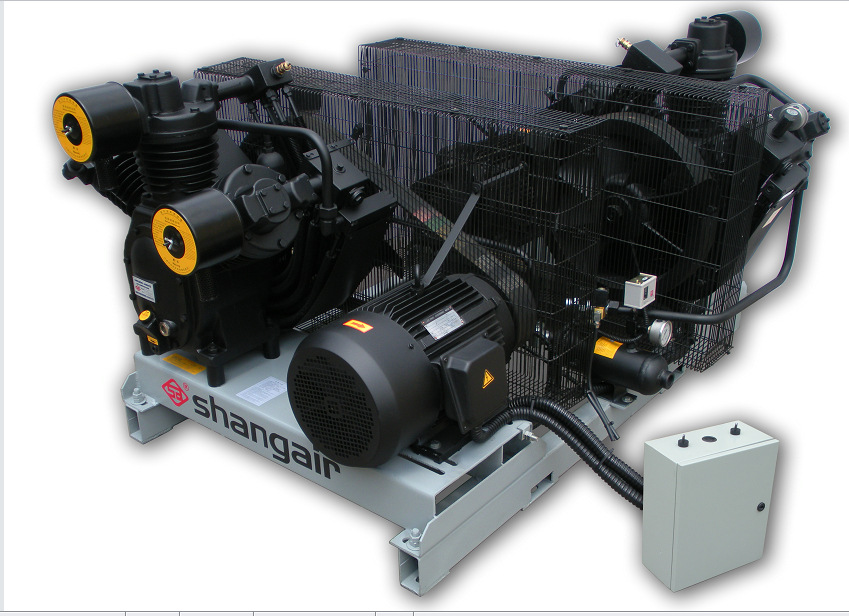

1、空压机
高压空压机技术参数
空压机 | 单位 | 1.2M3/30KG | 1.6M3/min 10KG |
品牌 | | shangai | shangai |
排气量 | m3 | 1.2 | 1.6 |
压力 | Kg | 30公斤（高压） | 12公斤（低压） |
回转数 | r/min | 630 | 960 |
功率 | KW | 11 | 15 |
设备尺寸 | mm | 1800*1100*1350* | 2000*1050*1900 |
设备重量 | kg | 620公斤 | 640公斤 |
2、高压储气罐
高压储气罐技术参数
| | 单位 | 0.6M3/3.0Mpa |
排气量 | M3 | 0.6 |
压力 | Mpa | 3.0 |
设定温度 | ℃ | 100 |
工作压力 | Mpa | 3.0 |
重量 | Kg | 400 |
尺寸 | mm | 700*1200*1750 |

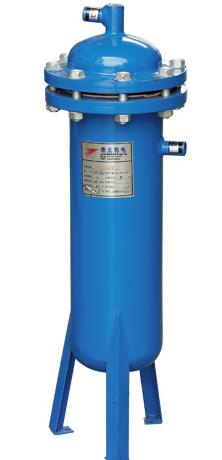

3、高压精密过滤器
高压精密过滤器技术参数
过滤器 | 单位 | 2.0M3/30Kg |
处理流量 | M3/Min | 2.0 |
工作压力 | Mpa | 3.0 |
工作温度 | ℃ | 5-56 |
压力损失 | Mpa | ≤0.005 |
重 量 | Kg | 20 |
外型尺寸 | mm | 750*350*350 |

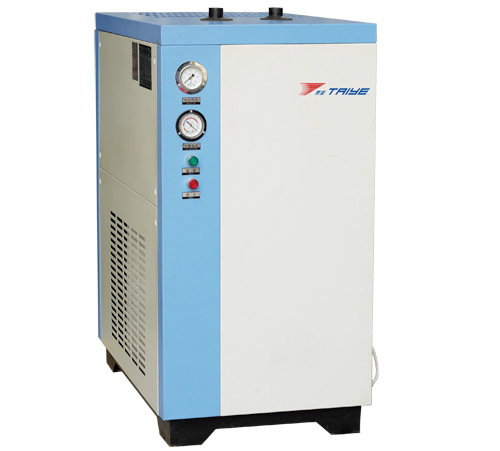

4、高压冷干机
高压冷干机技术参数
型 号 | 处理量 | 工作压力 | 进口温度 | 功率 | 外包装尺寸 | 毛重 |
m3/min | Mpa | ℃ | HP | 长x宽x高mm | kg |
TCL(G)1-2.0/30 | 2 | 3.0 | ≤80 | 0.75 | 1100x650x1100 | 160 |
成品气品质 | 固体尘≤0.01um 含油量≤0.01ppm |
