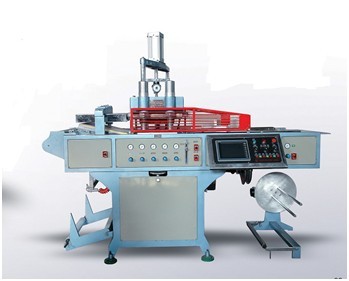

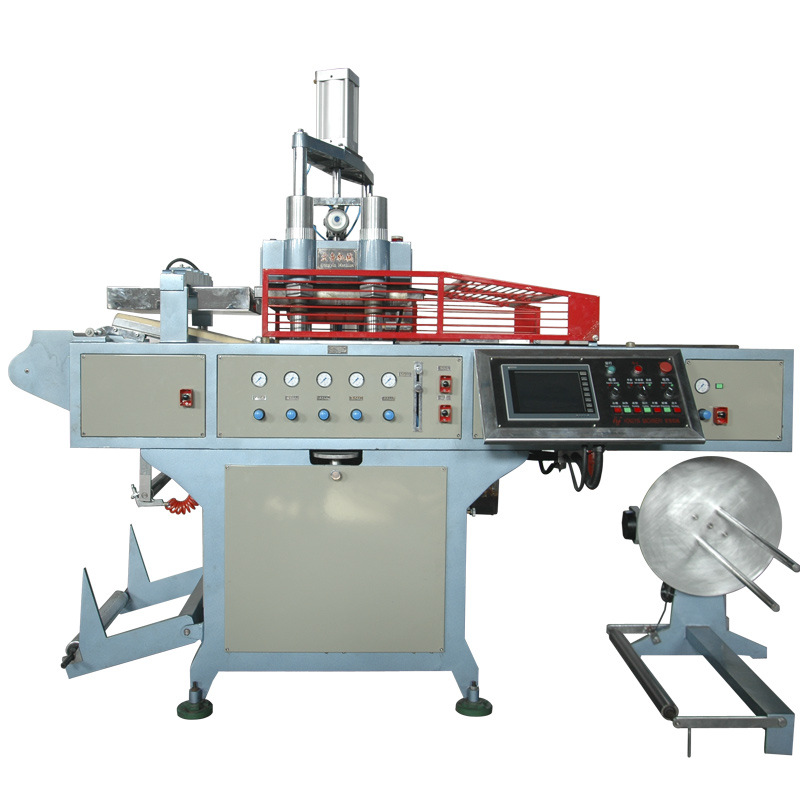

HY-510 580 /540 760全自动正气压热成型机
应用范围：
主要适用于BOPS、 HIPS、PS、PVC、PET等塑料片材成型，生产各种盒、碟、托盘、碗、盖等包装制品。如食品盒、蛋糕盒、快餐盒、糕点托盘、超市托盘、医药针剂托盘、口服液托盘。
概述：
自动塑料气压热成型机是集机、电、气一体化设计，由微电脑及可编程控制器（PLC）控制，人机界面操作，该产品是送片、加热、成型、切边一次性完成的全自动、高效塑料片材成型设备。具有手动、半自动、全自动三种运行功能。
特点
本产品采用PLC电脑程序系统，伺服电机拉片性能稳定、质量可靠、故障低；
本机设有水循环冷却模具，提高生产速度，保证成品率；
本机附有远程控制及记忆存储功能
本机具有生产速度快、塑片利用率极高、电气耗量少、故障率低和成型产品的外观漂亮等特点，是新一代理想的包装机械设备。
全自动（BOPS）塑料正气压热成型机技术参数
型号 | 510/580 | 540/760 |
最大成型面积 | 510×580mm | 540×760mm |
最大成型高度 | 100mm | 120mm |
片材厚度 | 0.15-1mm | 0.15-1mm |
耗气量 | 1200升/分 | 2200升/分 |
加热板功率 | 15kw | 18kw |
模板加热器功率 | 4.8kw | 6kw |
空气气压 | 0.7Mpa |
最大片卷直径 | 710mm |
耗水量 | 10升/分（10-20℃） |
电源 | AC 380V ±15V 50/60Hz |
重量 | 2000kg | 3500kg |
尺寸 | 2750×1410×2350mm | 3320×1660×2660mm |
HY-510 580/540 760全自动(BOPS)塑料正气压成型机
配 置 单
Name名称 | Mould型号 | Brand品牌 |
PLC | FPO-C32CT principal machine | Panasonic electrician 松下电工 |
FPO-E32T add-on |
FPO-A21 temperature module |
Touch screen触摸屏 | PWS-6A00-T-P PWS3261 | HITECH |
Power switch开关电源 | S-75-24 | NEMICON |
S-100-24 |
Minitype relay小型继电器 | 8 feet | OMRON |
Main hot plate主加热板 | 510×580 540×760 | Alloy steel |
solenoid valve电磁阀 | MFH-5/3G-D-3-C | FESTO |
Air-operated valve气控阀 | VL/0-3-1/2 | FESTO |
Restrictive valve节流阀 | GR-3/4 | FESTO |
Safestartup valve 安全启动阀 | HE-D-MAXI | FESTO |
Filtration decompression valve过滤减压阀 | LFR-3/4-D-MAXI | FESTO |
Air-operated decompression valve气控减压阀 | 11-042-008 | NORGREN |
Decompression valve 减压阀 | LR-1/4-D-0-MINI | FESTO |
Servo system伺服电机 | SGMGH-44ACA61 ΣTWO750W | YASKAWA |
Lead to pole导向杆 | | Chromium plating |
Air cylinder气缸 | | HEYE KAOGEER |
Air button空气开关 | | CHINT |
Solid state relay固态继电器 | | Yangming Lierde |

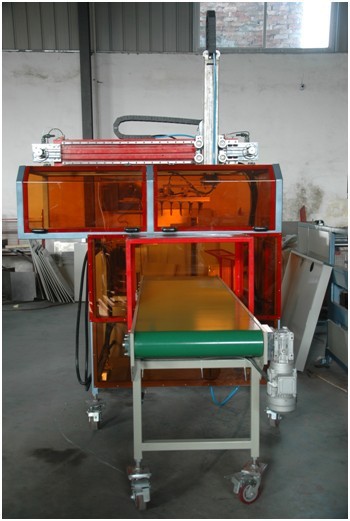

（选配）堆叠机HY-510/580S & HY-540/760S
主要参数:
额定功率 | 速度 | 行程高度 | 尺寸 | 重量 |
2 kw | 10-12次/分 | 与成型设备一致 | 1.7×2.2×2.8m | 500kg |
易损件名称
名 称 | 型 号 | 产地/品牌 |
快速排气阀 | SE-3/4 | 德国/费斯托 |
电热管 | Φ20×520 | 香港/名扬 |
电热偶 | 盔装K型1.5米 |
固体继电器 | |
继电器 | 8脚 | 日本/欧姆龙 |
接近开关 | SN04-N | 台湾/瑞科 |
唇 圈 | 160×145×10：E4 | 美国/派克 |
导向带 | DN-160 |
密封件 | 40×50×11 |
备注 | 保修期间，在易损件损坏得到确认之日及时补发；保修期到期，则可向我司购买，款到发货。以时令市场价为准。 |
螺杆空压机
型号 | 电机功率 | 排气量(m3/min.) /排气压力(Mpa ) | 重量(kg) | 尺寸(mm) |
OG15AX | 15KW | 3.7/0.7 3.0/1.0 2.5/1.25 2935 | 640 | 1370*780*1450 |

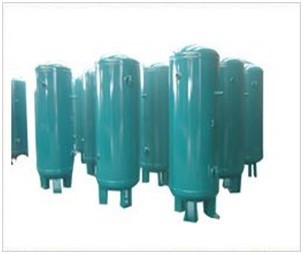

储气罐
规格 | 温度 | 高度 | 内径 | 进气孔 | 支架 | 安全阀接口 | 污水阀接口 |
H2 | DN | Screw type | D | d |
1.0/0.8 | 150℃ | 2400mm | 1000mm | 761 | 80 | | 700 | 24 | Rp1 | R3/4 |
