手机排线/软排线/FPC柔性纸/斑马纸JYR系列热压焊机
广州市精源电子设备有限公司提供的手机排线压焊接机,FPC柔性纸压焊机,逆变电阻脉冲热压机，（又俗称热压焊机，哈巴机）以逆变直流式焊接电源为核心，精确控制焊接电流，热电偶反馈精确稳定，确保高质量的温度反馈控制，实现高质量焊接效果。用于生产FPC TO PCB / HSC(斑马纸) TO FPC(柔性线路板)/ HSC TO LCD /TAB TO PCB 斑马条TAB等产品的焊接。适用于手机、笔记本、液晶显示器等数码产品的制造生产。
JYR系列FPC精密逆变直流热压机的特点:

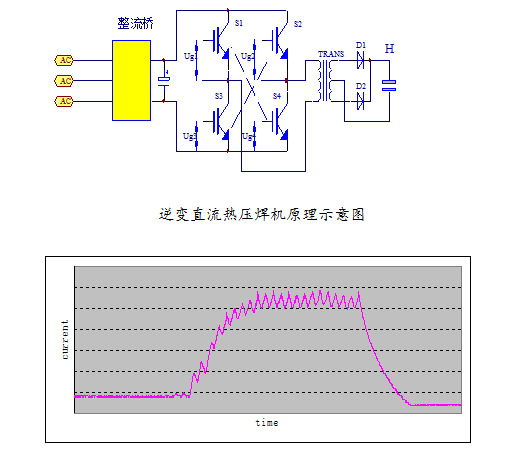

JYR系列逆变直流热压焊接电源是采用IGBT逆变技术、微机控制技术和现代电力电子技术开发的新型电源。该设备原理见图1。由于采用AC－DC－AC－DC的变换技术，时间控制达到毫秒级精度、控制响应和控制精度大大提高；直流输出（图2）使焊接工艺性显著改善；逆变技术还使设备具有小型、节能高效等一系列优点；微控制器（MCU）与电子技术的采用使该设备具备现代设备的优秀功能，包括数字控制、监控、故障诊断与保护、数据传输等，设备功能齐全、灵活方便、适应面广。该类设备特别适合于铜、铝等有色金属材料的点焊、合金材料的点焊、精密零件的点焊和高质量产品的点焊。
焊接电流波形
JYR系列FPC精密逆变热压机的特点:
l 直流输出。焊接电流为脉动直流（且波纹度小），无交流过零不连续加热工件的缺点，热量集中，提高了焊接热效率，对有色金属材料和一些难焊材料的焊接特别适合，焊接过程稳定、焊接质量显著提高。同时，电极寿命获得延长。
l 由微控制器（MCU）控制，具有温度监控功能。
l 逆变桥采用软开关技术，减小开关损耗，减小电磁干扰。
l 具有温度失常、监控值超限、网压超限、过热等故障诊断与报警功能。
l 逆变桥电流失常自动关断，增强系统保护。
l 两段加热设定，带温度缓升缓降功能，时间宽范围设定（0－250ms），适用复杂焊接过程需要。
l 20组参数储存，方便多种焊接品种使用。
l 240x128 LCD显示，同时显示多种内容。
l 较强的外部通讯功能：焊接结束、故障、计数信号、RS-232数据通讯口，便于自动焊使用。
l 数据存储采用EEPROM，无电池寿命问题。
● 响应速度快。由于采用了较高的逆变频率（4kHz），通电时间控制周期为0.25ms，比通常交流焊机的20ms提高80倍，控制精度明显提高。与电容储能焊机相比，无需充放电，可控性明显增强，特别适合于精密件的焊接和高质量、高精度、高速度焊接。
l 采用先进的段控控温系統,可灵活设置各段加温状态. 对温度、时间等参数能高精度地加以控制。
l 升温迅速稳定，局部瞬时加热方式能良好地抑制对周围元器件的热影响。
l 显示各阶段的温度。
l 热电偶的闭环在线反馈控制提高温控的精确度。
手机排线/软排线/FPC柔性纸/斑马纸JYR系列热压焊机参数:
手机排线/软排线/FPC柔性纸/斑马纸JYR系列热压焊机特点:
1、手机排线/FPC柔性纸压脉冲热压焊机采用先进的段控控温系统，可灵活设置各段加温状态。对温度、时间等参数能高精度地加以控制。
2、升温迅速稳定、局部瞬时加热方式能良好地抑制对周围元件的热影响。
3、显示各阶段的温度。
4、热电偶的闭环在线反馈控制提高温度的精确度。
5、焊接压力、焊接时间、焊接温度可精确调节。
6、可存贮20组焊接参数更换产品时非常方便。
7、多个焊点一次完成，效率高、一致性好、焊接强度高、焊点美观、操作简单。
8、10万次的焊头寿命,为贵客户创造价值。

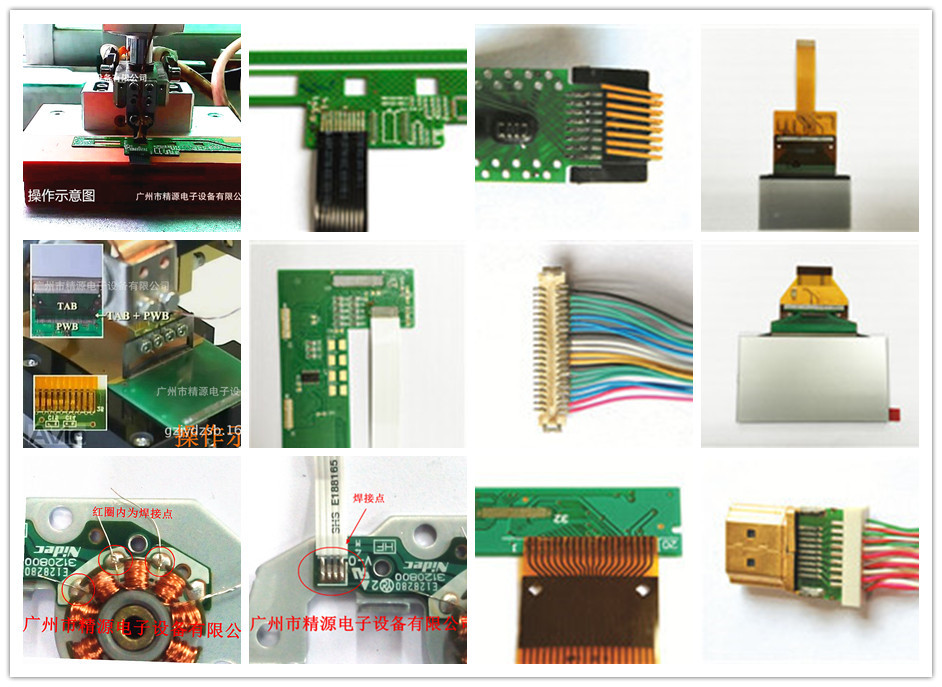

手机排线/软排线/FPC柔性纸/斑马纸JYR系列热压焊机焊接实例:
JYR系列其它热压焊接实例:
工件样品免费焊接
广州市精源电子设备有限公司是专业从事高精密点焊机,脉冲热压机,高频点焊机,碰焊机,逆变点焊电源,脉冲热压焊机,Hot bar机,缝焊电源,微电弧点焊电源等研发、生产和销售的高新技术企业。广州市精源电子设备有限公司在工厂内备有多种功率的精密逆变点焊机（碰焊机）、热压焊机、缝焊机，并且有几百种适合不同产品的夹具（还可根据产品设计夹具），无论贵司有任何产品存在焊接难点问题，广州精源JYEE都诚恳的欢迎您来我司（或将工件寄到我司）焊接打样，我们拥有一批焊接的专家、教授、博士后、博士组成的研发团30年的“电阻焊研究”和对焊接工艺的深度理解，完全可以帮助您找到最佳的焊接解决方案。欢迎来电咨询！
质量保证和售后服务
1、优秀售后服务，公司总部在广州，在苏州、大连设有售后，对全国各地客户反馈问题可作出及时快捷的反应。
2、所有产品全检测试合格后发货；我方负责把产品安全地运抵目的地。
3、对设备维护及管理免费提供必要的产品方面技术培训，培训内容包括：设备调试；设备使用中的注意事项；设备使用维护的基本要求。
4、所有出厂设备自交付日期起免费保修壹拾贰个月（人为损坏及不正当使用损坏收取材料成本费）。终身维护。
