回火
将经过淬火的工件重新加热到低于下临界温度的适当温度，保温一段时间后在空气或水、油等介质中冷却的金属热处理工艺。或将淬火后的合金工件加热到适当温度，保温若干时间，然后缓慢或快速冷却。一般用于减低或消除淬火钢件中的内应力，或者降低其硬度和强度，以提高其延性或韧性。
钢的回火
回火是工件淬硬后加热到AC1以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺。
回火一般紧接着淬火进行，其目的是：
（a）消除工件淬火时产生的残留应力，防止变形和开裂；
（b）调整工件的硬度、强度、塑性和韧性，达到使用性能要求；
（c）稳定组织与尺寸，保证精度；
（d）改善和提高加工性能。因此，回火是工件获得所需性能的最后一道重要工序。
按回火温度范围，回火可分为低温回火、中温回火和高温回火。
⑴低温回火
工件在150~250℃进行的回火。
目的是保持淬火工件高的硬度和耐磨性，降低淬火残留应力和脆性
回火后得到回火马氏体，指淬火马氏体低温回火时得到的组织。力学性能：58～64HRC，高的硬度和耐磨性。
应用范围：刃具、量具、模具、滚动轴承、渗碳及表面淬火的零件等。
⑵中温回火
工件在350～500℃之间进行的回火。
目的是得到较高的弹性和屈服点，适当的韧性。回火后得到回火托氏体，指马氏体回火时形成的铁素体基体内分布着极其细小球状碳化物（或渗碳体）的复相组织。
力学性能：35～50HRC，较高的弹性极限、屈服点和一定的韧性。

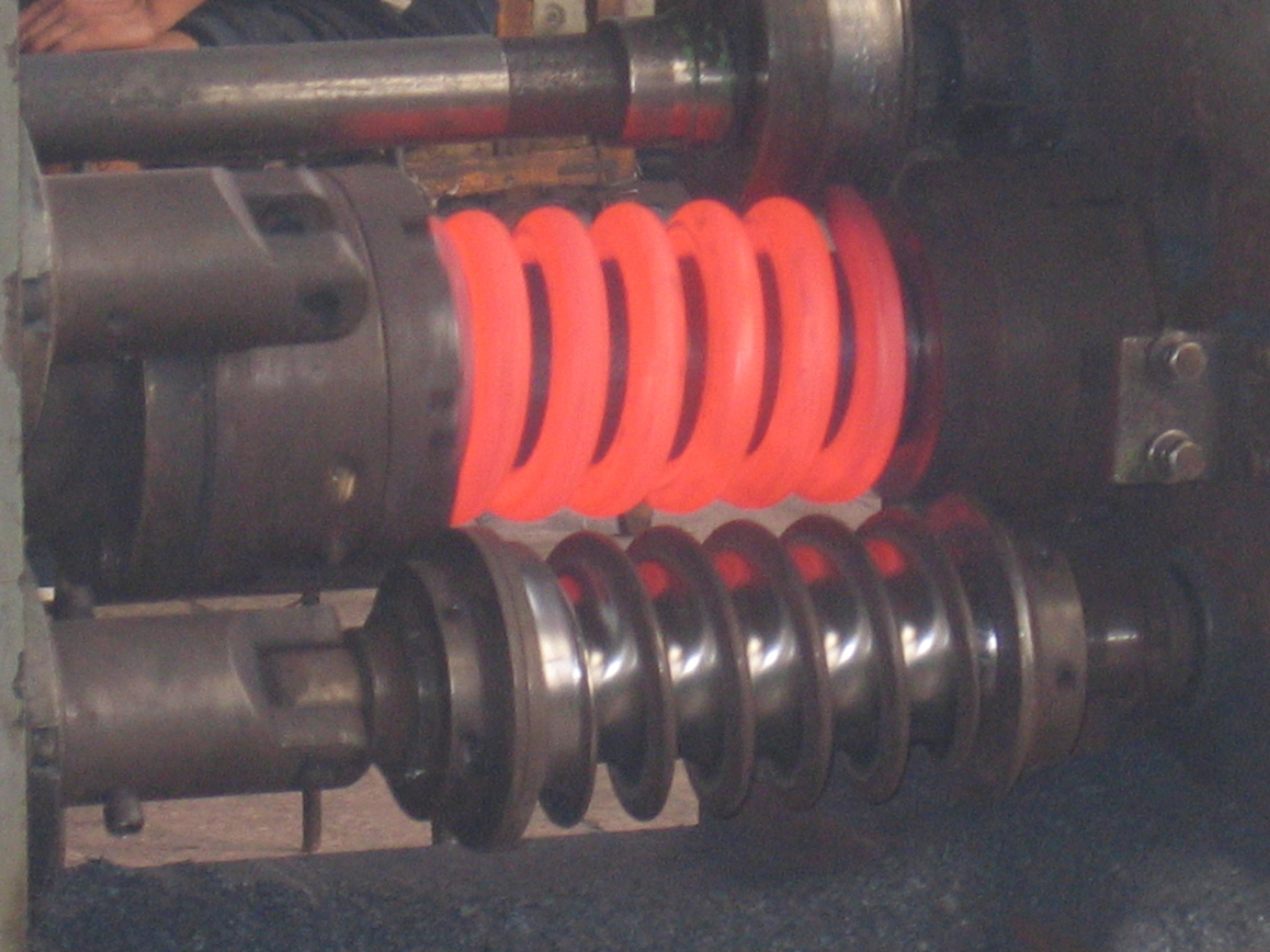

应用范围：弹簧、锻模、冲击工具等。
⑶高温回火
工件在500℃以上进行的回火。
目的是得到强度、塑性和韧性都较好的综合力学性能。
回火后得到回火索氏体，指马氏体回火时形成的铁素体基体内分布着细小球状碳化物（包括渗碳体）的复相组织。
力学性能：200～350HBS，较好的综合力学性能。
应用范围：广泛用于各种较重要的受力结构件，如连杆、螺栓、齿轮及轴类零件等。
工件淬火并高温回火的复合热处理工艺称为调质。调质不仅作最终热处理，也可作一些精密零件或感应淬火件预先热处理。
钢淬火后在300℃左右回火时，易产生不可逆回火脆性，为避免它，一般不在250～350℃范围内回火。
含铬、镍、锰等元素的合金钢淬火后在500～650℃回火，缓冷易产生可逆回火脆性，为防止它，小零件可采用回火时快冷；大零件可选用含钨或钼的合金钢。
钢在回火后的性能
淬火钢回火后的性能���决于它的内部显微组织；钢的显微组织又随其化学成分、淬火工艺及回火工艺而异。碳钢在100～250℃之间回火后能获得较好的力学性能。合金结构钢在200～700℃之间回火后的力学性能的典型变化如图5所示。从图5可以看出，随着回火温度的升高，钢的抗拉强度σb单调下降；屈服强度σ0.3先稍升高而后降低；断面收缩率ψ和伸长率δ不断改善；韧性（用断裂韧度K1c为指标）总的趋势是上升，但在300～400℃之间和500～550℃之间出现两个极小值，相应地被称为低温回火脆性与高温回火脆性。因此，为了获得良好的综合力学性能，合金结构钢往往在三个不同温度范围回火：超高强度钢约在200～300℃；弹簧钢在460℃附近；调质钢在550～650℃回火。碳素及合金工具钢要求具有高硬度和高强度，回火温度一般不超过200℃。回火时具有次生硬化的合金结构钢、模具钢和高速钢等都在500～650℃范围内回火
回火脆性
低温回火脆性许多合金钢淬火成马氏体后在250～400℃回火中发生的脆化现象。已经发生的脆化不能用重新加热的方法消除，因此又称为不可逆回火脆性。引起低温回火脆性的
原因已作了大量研究。普遍认为，淬火钢在250～400℃范围内回火时，渗碳体在原奥氏体晶界或在马氏体界面上析出，形成薄壳，是导致低温回火脆性的主要原因。钢中加入一定量的硅，推迟回火时渗碳体的形成，可提高发生低温回火脆性的温度，所以含硅的超高强度钢可在300～320℃回火而不发生脆化，有利于改进综合力学性能。
高温回火脆性许多合金钢淬火后在500～550℃之间回火，或在600℃以上温度回火后以缓慢的冷却速度通过500～550℃区间时发生的脆化现象。如果重新加热到600℃以上温度后快速冷却，可以恢复韧性，因此又称为可逆回火脆性。已经证明，钢中P、Sn、Sb、As等杂质元素在500～550℃温度向原奥氏体晶界偏聚，导致高温回火脆性；Ni、Mn等元素可以和P、Sb等杂质元素发生晶界协同偏聚（cosegregation),Cr元素则又促进这种协同偏聚，所以这些元素都加剧钢的高温回火脆性。相反，钼与磷交互作用，阻碍磷在晶界的偏聚，可以减轻高温回火脆性。稀土元素也有类似的作用。钢在600℃以上温度回火后快速冷却可以抑止磷的偏析，在热处理操作中常用来避免发生高温回火脆性。
