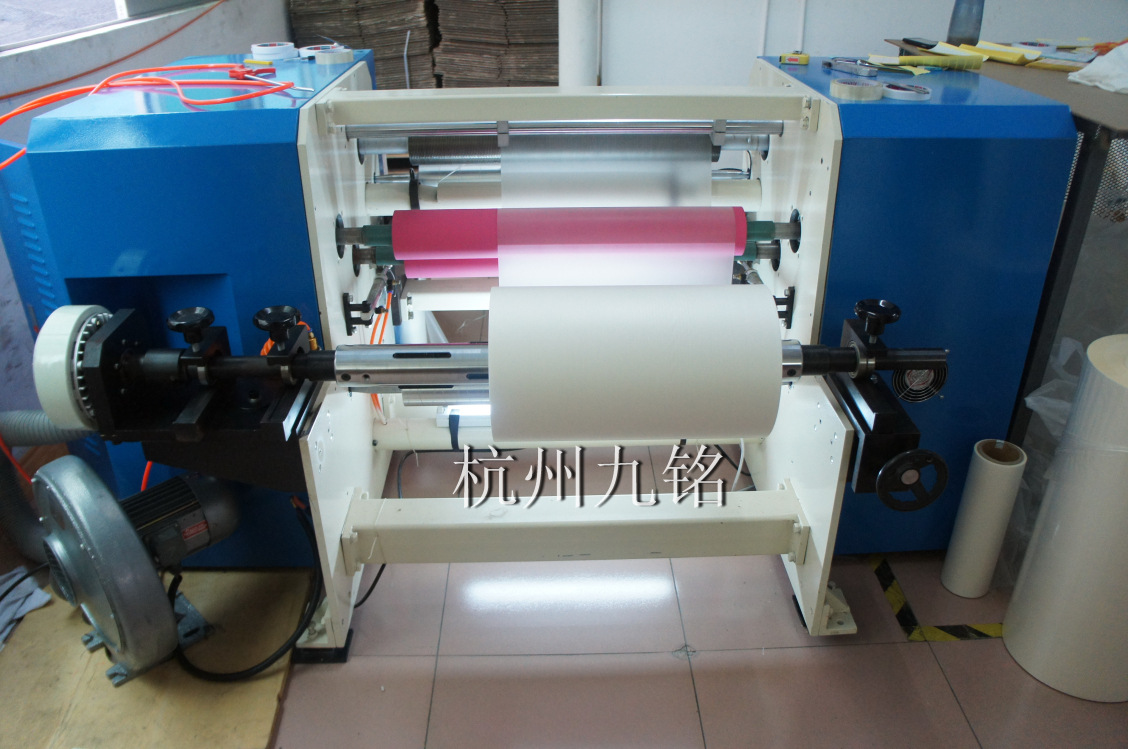

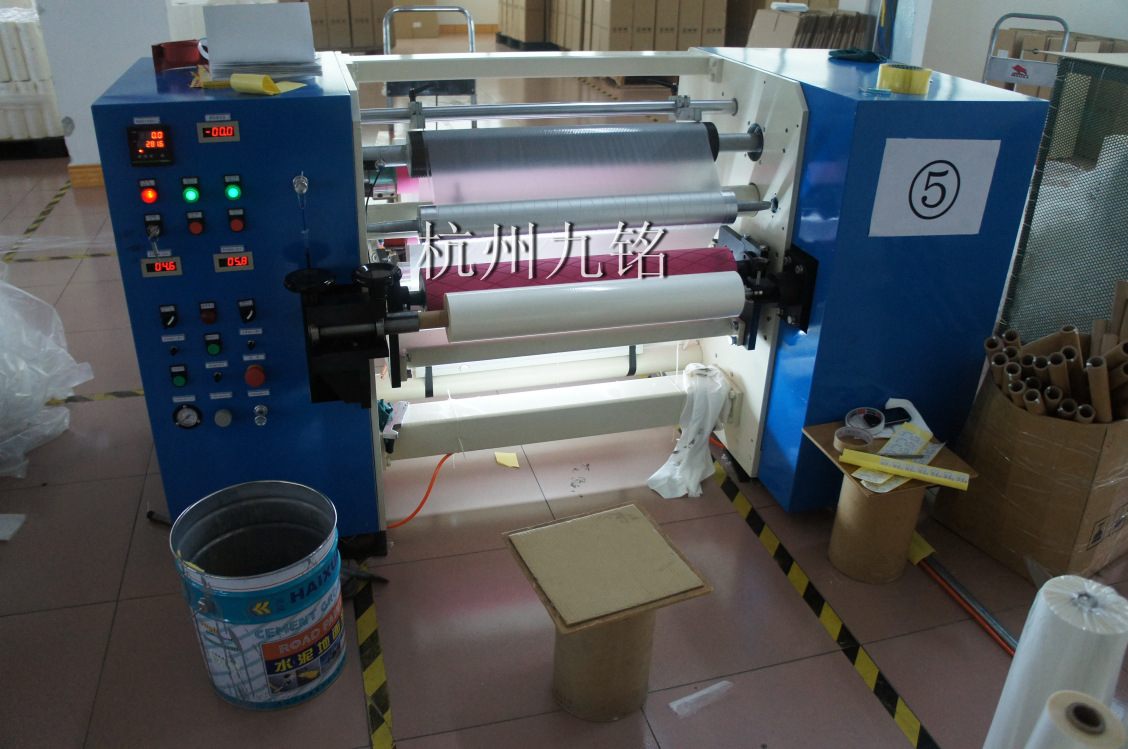

FTJ 1100型分切机技术参数
合同号:W\\L 20110422A
一：机器简介
FTJ1100型分切机主要将大卷筒母卷分切为不同宽度的产品，并可以有检查产品质量的作用。其主要特点如下：
1、 放卷光电纠偏，精度高；分两档：手动档和自动档
2、 可以有两种收卷方式：表面卷取和中心卷取；
3、 放卷张力采用自动张力；
4、 圆刀分切，质量可靠，调整方便；
5、 采用表面中心卷取，卷取质量均匀稳定；
6、 定长自动停机，长度自动计米；
7、 具有切边装置，边料由风机排出；
二：机器适用范围：
1、适用基材：80-250g纸张分切
2、适用行业：与各种绝缘材料、特种电气纸张、薄膜的相关行业
3、适用工艺：分盘、成品检验、成品分卷、工艺开料
三：主要技术参数：
1���机器速度（最大）： 180m/min
2、生产速度： 5--160 m/min
3、材料有效宽度： 1000mm
4、辊面宽度： 1100mm
4、放卷材料最大直径 Φ600
5、收卷最大盘经: Φ450
6、最小分切宽度 5mm
7、分切精度 ±0.1mm
8、总功率 15KW
9、 重量 ~ 3500KG
四.主要结构说明;
整机由放卷部，上下刀分切装置，传动部，收卷部，电控系统等几部分组成．
1、放卷部：
1）．卷芯直径： φ76mm
2）.退卷卷径（最大）： φ600mm
3).光电自动纠偏装置： 1套
4）．自动张力控制： 1套
5）．放卷气胀轴： 1套
6）.磁粉制动器： 1台
7).过度辊 φ100X1100铝辊（HV300）（以下相同）
8）、放卷机架： 1套
2、分切装置：（本机不配刀）
1）．超精加工上刀轴（φ65mm）： 1套
2）．超精加工下刀轴（φ65mm）： 1套
3）、上刀对刀机构 1套
4）、左右对刀机构 1套
3、收卷装置：
1）.卷芯内孔直径： φ76
2).卷盘直径： φ450mm
3).收卷气胀轴： φ74 2套
4).张力控制： 2套
5).收卷超精加工主辊（φ210mm X1100mm）：1套
6).计米器 1套
4、传动部：
1）.电机： 2台X5.5kw
1台X3kw-8P
2). 机械传动 3套
3).分切大臂 2套
4).分切大臂摆动气缸 2套
5).气压传动 2套
6) .过度辊直径 φ100铝辊（HV300）
7).精加工墙板 1套
8) .吹边装置 1套
5．控制系统：
1）．放卷自动张力控制： 1套
2）．放卷自动纠偏控制： 1套（广东）
3）、磁粉制动器： 1台（台湾）
4）、变频器 2台X11kw（深圳正弦）
1台X4kw（深圳正弦）
5）、PLC 1台（深圳正弦）
6）、AD模块 1台
7）、触摸屏 1台（威纶，真彩556）
8）、长度计米 1套
9）、低压电器 1套 施耐德及日本和泉
6．设备结构：钢件结构
7．价格：面议
