技术参数:
型号 | 1215 | 1720 |
最大拉网面积 | 1200*1500mm | 1700*2000mm |
最大张力 | 45N | 45N |
工作气压 | 0.4—0.7MPa | 0.4-0.7MPa |
| | |
应用于各类网版的拉制
特点说明:
1,大梁采用120*80mm特种方管制作,拉力可达50牛顿,长期高张力拉网大梁不变形.内装有轨道滑板,四边大梁为可活动型,收缩灵活方便,根据网框大小调整拉网面积,有效节约网纱.
2,采用物制拉网夹头,夹头底座拉力板用4—5百厚钢板折弯焊接而成,可长期承受高张力.夹头内垫附进口橡胶条,不脱落,不伤网布,不退网
3,采用台湾进口涡轮蜗杆减速箱连接传动,采用齿轮,齿条及直线轴承做行程导轨,改变了传统的链条传动方式,此设计拉力更均匀,精密度更高,拉网更轻便.
4,配有四个同步顶网气缸,使张网时确保质量.
夹网平稳,可自由调动夹网的松紧,保证张力均匀
不生绣,美观大方
拉网张力误差为正负0.6M/cn2
拉网尺寸可以在最大拉网范围内任意调整
拉网机主梁采用四百厚的钢板制作,长期拉力可达30-50牛顿,不变形.
设有减力装置,拉网更轻松.采用气动升降顶网,灵活,可靠
该机零部件采用标准化,模具化生产,零部件的更换更简易,方便.
机械拉网机说明书
一，机械链条式拉网机.机械结构传动，性能稳定可靠，夹头配备新型专用凹槽轴承，手动微调．
二，本产品主要用于丝印网版的拉制,特别适合制作套色印刷网版,高精度的单双面电路版..特别适合制作四色高精度的丝印网版.
三，.产品特点:
1.本产品全部采用专用型材制作,受力后不变形.
2.夹头采用全新设计的自锁网夹结构,高张力后不滑网,不松脱
3.夹头可左右滑动,保证张力均匀..
4.单面拉网手轮通过齿链条同步传递动力,保证单面夹头拉力同步.
5.顶网采用气动升降,灵活,可靠.
四:主要技术参数
1.最大拉网面积1700X2100mm（尺寸可制定）
2.最小拉网面积:3０mmX4０mm*
3.最大张力:>35N/cm以上
4.外形尺寸:1700X2100X760mm(长*宽*高)
5.重量:400KG.
五．材质
1.大梁采用120型材。
2.夹头采用优质铝材。
3.外观采用烤漆处理。
六．操作步骤
（１）首先根据网框大小调节拉网的面积，然后将活动脚轮锁死
（２）选择合适的网框支架将其放在拉网机上
（３）调节手轮，使网框尖端之间的距离靠拢，以避免在拉网过程中由于网纱张力增大，网框网框顶住网纱而造成网纱破裂。
（４）拉平网纱，用网夹固定好网纱的边缘，再慢慢旋转机
上四边的手轮，使网纱慢慢处于张紧状态，如此反复，直到网纱的各处的张力大致相等为止，张力的大小概括网纱的目数和质地而定，网张好后最好用张力计进行最终的检查，注意：网纱拉力不能一次拉到位，必须分开几次，比如：拉网力要求40N，先拉到15N，经过最少5分钟的停留后，才拉到20N如此反复拉网才可．
（５）手轮，使网框上升，注意网框均匀地接触网纱，然后在网框与网纱相接触的地方涂上藤黄胶，注意：必须等待胶干以后，方可将网框与网纱一同取下。
1.绷网完以后，扳动换向阀，使手轮回到初始位置，关闭电源
2.手轮；当手轮向左旋转时，网纱处于张紧状态，当手轮向右旋转时网纱处于松弛状态。
3.活动脚轮；当要调节拉网机拉网的面积时先要松开活动脚轮，螺丝
4.固定脚；整个拉网机的固定支撑。
5.杯头螺丝；当要调节手轮在机架上的位置时，

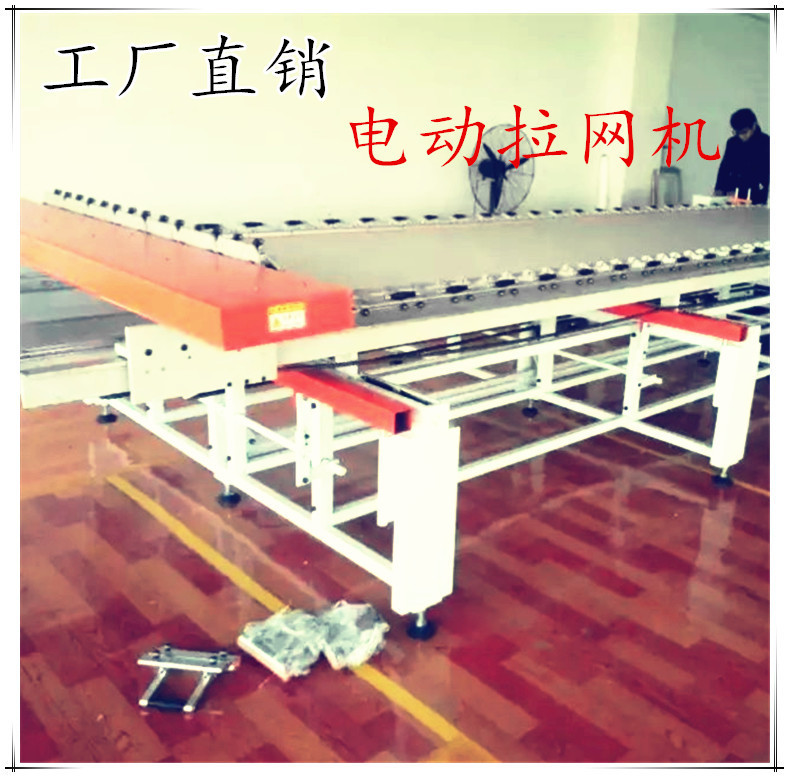

以下是产品实物展示图，产品规格以实物为准。我们的图片全部是由实物拍摄，没有经过任何图片处理，让您更能直观的了解机器(本机在仓库内拍摄，受环境限制， 图片不够完美，请您见谅!)
机器的色彩,我们一般用奔放的黄漆,这是我们品牌色,如果您喜欢别的色彩,如白色,蓝色,我们也可以帮您做成您喜欢的色彩.一般特殊订制的规格和色彩,五天后可以发货!
您的满意就是我们最需要的，相信我们！！！
一定会让您最满意！！！
我们在努力，您一定感受到了，对吗？
如果您感受到了,那么请拍下我们的产品.
或者直接给我们来电,我们可以在线下洽谈,合作!
