序号 | QTD80塔机技术参数 |
一 | 施工要求 |
1 | 起重力矩 | 84 |
2 | 工作幅度m | 50/45/40/35 |
3 | 最大起重量t | 6 |
4 | 端点起重量t | 1.3/1.8/2.1/2.8 |
5 | 起吊高度m | 41 |
6 | 单向最大回转角度° | 540 |
7 | 起升速度m/min | 0～80(变频无级调速) |
8 | 拉臂速度m/min | 42/9 |
9 | 回转速度r/min | 0～0.65(变频无级调速) |
10 | 总功率(kw) | 62.8 |
11 | 工作电源 | 380V/50HZ |
二 | 基本配置 |
1 | 塔身节尺寸(不含连接套) | 1.66×1.66×2.5 |
2 | 起升机构 | 工作级别 | M5 |
4 | 电动机 | 型号 | YZPF225S-8 |
5 | 功率KW | 24 |
6 | 转数rpm | 740 |
7 | 生产厂家 | 江西特种电机股份有限公司 |
8 | 减速机 | 型号、型式 | J566D |
9 | 速比 | 1/15.65 |
10 | 生产厂家 | 长沙广兴机械/淄博裕川减速机 |
11 | 卷扬机 | 卷筒直径mm | 480 |
12 | 钢丝绳型号 | 4vx39s+5Fc-13-1670/35WX7-13-1670 |
13 | 钢丝绳（直径×长度） | Ф13×310M |
14 | 钢丝绳拉力（t） | 1.5 |
15 | 钢丝绳生产厂家 | 江苏良友 |
16 | 制动 | 型号、型式 | YWZ9-315/45 |
17 | 制动力矩Nm | 315～630 |
18 | 生产厂家 | 焦作虹发/江河/天锦制动器有限公司 |
20 | 拉臂机构 | 工作级别 | M5 |
21 | 电动机 | 型号 | TSYDE180L-4/16 |
22 | 功率KW | 30/7.5KW |
23 | 转数rpm | 1410/300 |
24 | 生产厂家 | 上海万能达电机 |
25 | 减速机 | 型号、型式 | PD10 |
26 | 速比 | 1/38.3 |
27 | 生产厂家 | 江特传动机械 |
28 | 卷扬机 | 卷筒直径mm | 330 |
29 | 钢丝绳型号 | 35WX7-16-1670 |
30 | 钢丝绳（直径×长度） | Ф16×180M |
31 | 钢丝绳拉力（t） | 3 |
32 | 钢丝绳生产厂家 | 江苏良友 |
33 | 制动 | 型号、型式 | SBD120 |
34 | 制动力矩Nm | 19500 |
36 | 生产厂家 | 江西华伍制动器股份有限公司 |
37 | 回转机构 | 工作级别 | M4 |
38 | 电动机 | 型号 | YLEWF112-6-55Nm |
39 | 数量×堵转力矩Nm | 2×55 |
40 | 转数rpm | 960 |
41 | 生产厂家 | 上海张江电机有限公司 |
47 | 减速机 | 型号、型式 | QTH100 |
48 | 速比 | 1:195 |
49 | 生产厂家 | 烟台禹成机械 |
50 | 制动 | 型号、型式 | QTH-Tb6 |
51 | 制动力矩 | 40NM |
52 | 生产厂家 | 烟台禹成机械 |
53 | 结构部分 | 主要结构件材料 | Q345B/BST500 |
54 | 抗风压 | 安全工作风压N/㎡ | 150 |
55 | 最大工作风压N/㎡ | 250 |
56 | 最大非工作状态风压N/㎡ | 1300 |
57 | 安全装置 | 力矩 限制器 | 型号 | AXQ-Ⅱ |
58 | 生产厂家 | 青岛元大机械 |
59 | 起重量 限制器 | 型号 | QZX-Ⅱ |
60 | 生产厂家 | 青岛元大机械 |
61 | 起升 限位器 | 型号 | DXZ(A)-4/7（1：274） |
62 | 生产厂家 | 乳山恒安/贵州恒安 |
63 | 变幅 限位器 | 型号 | DXZ(A)-4/6（1：210） |
64 | 生产厂家 | 贵州恒安/贵州电控 |
65 | 回转 限位器 | 型号 | XZQ-Ⅰ（4：3） |
66 | 生产厂家 | 乳山恒安//贵州恒安 |
67 | 其他配置 | 安全监控系统(黑匣子) 日本安川变频器 ABB接触器 韩国三和油漆 风速仪 断绳断轴保护 |
68 | 选择配置 | 空调 |

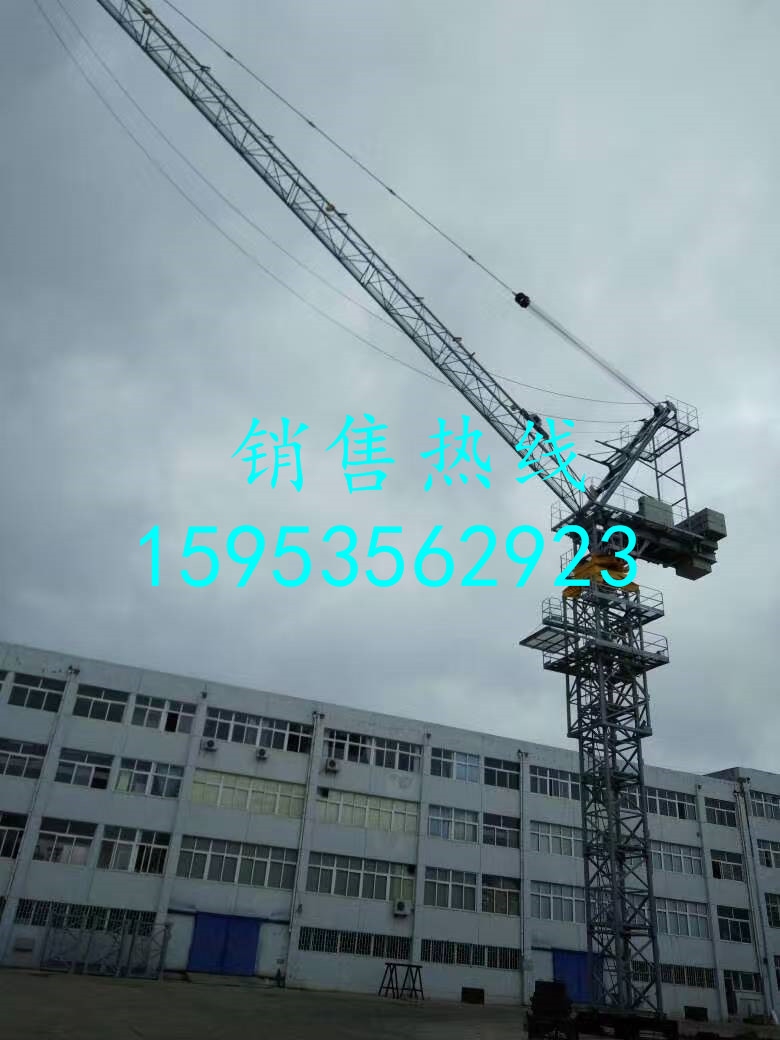

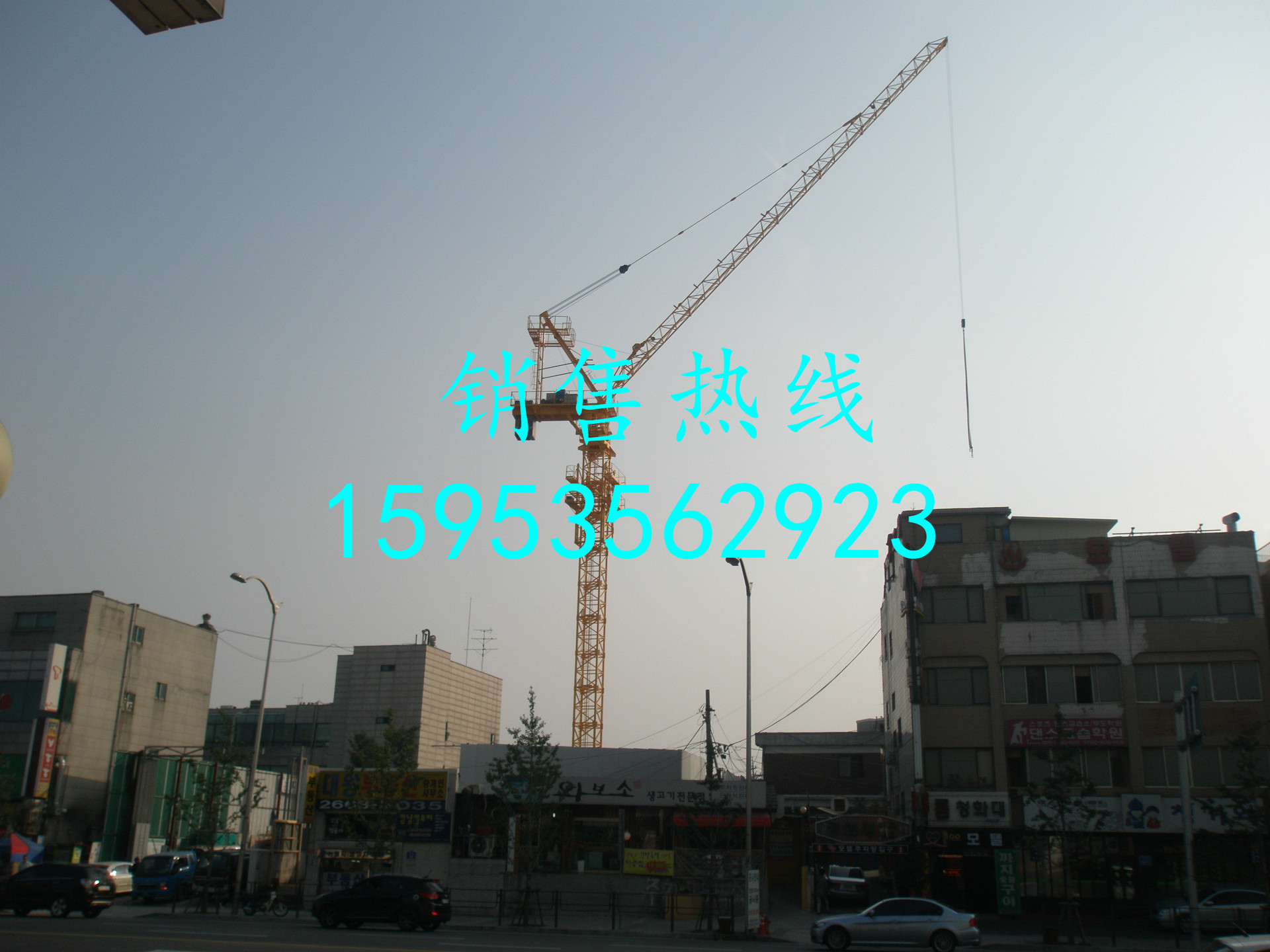

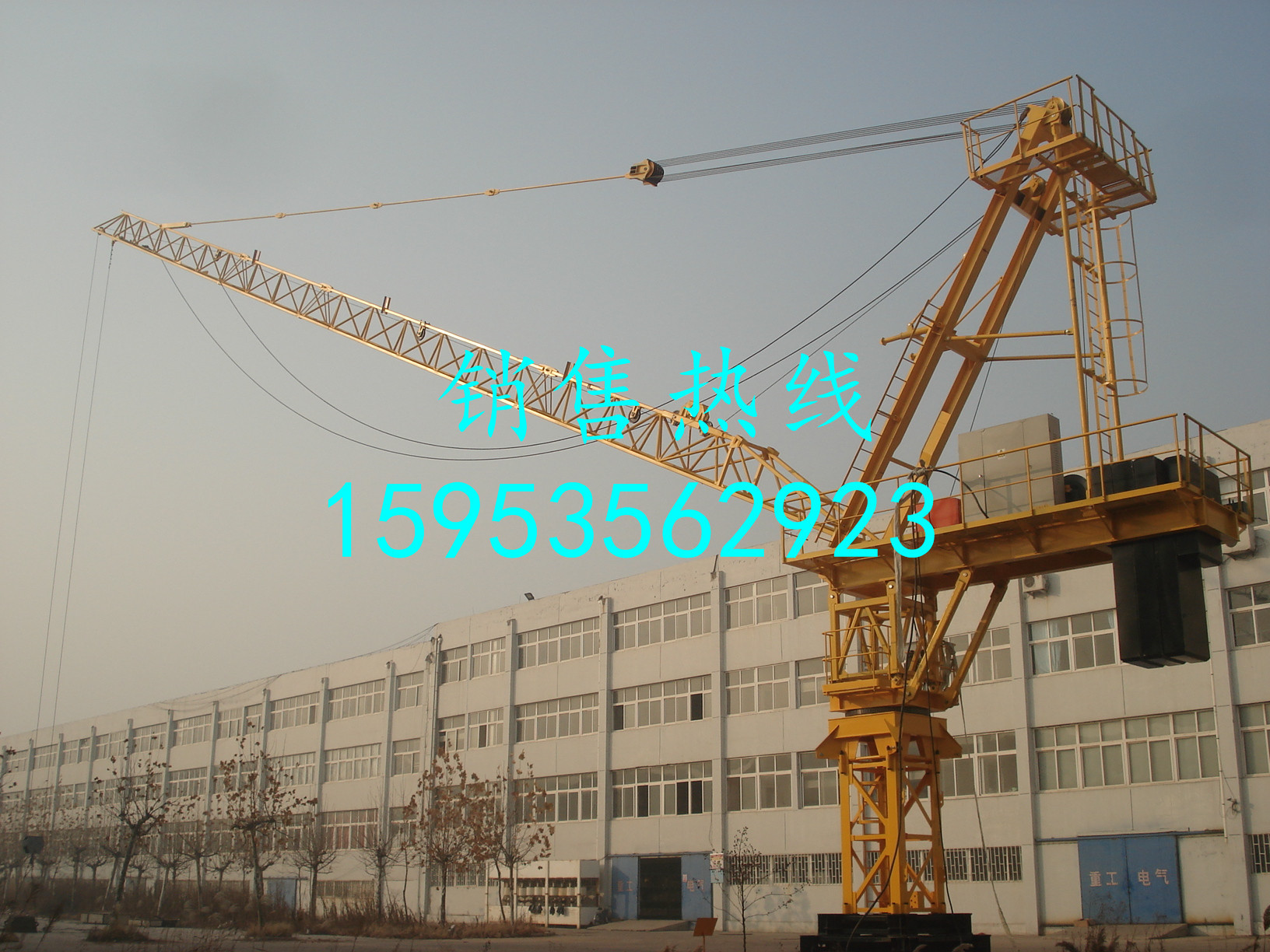

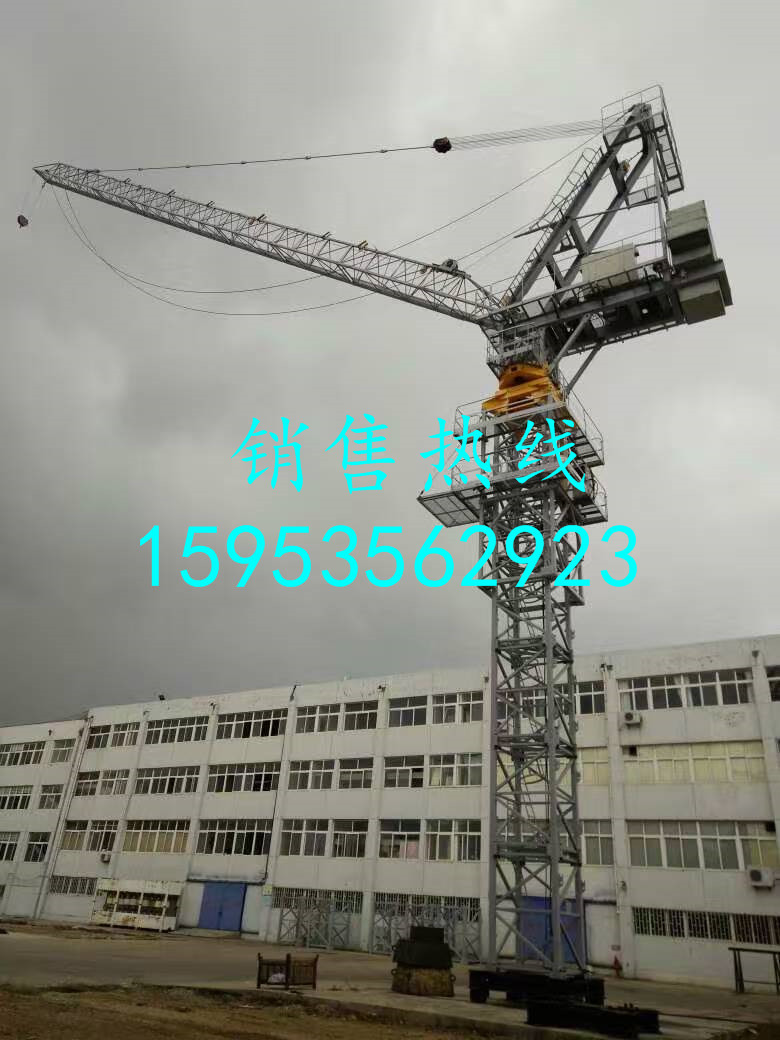

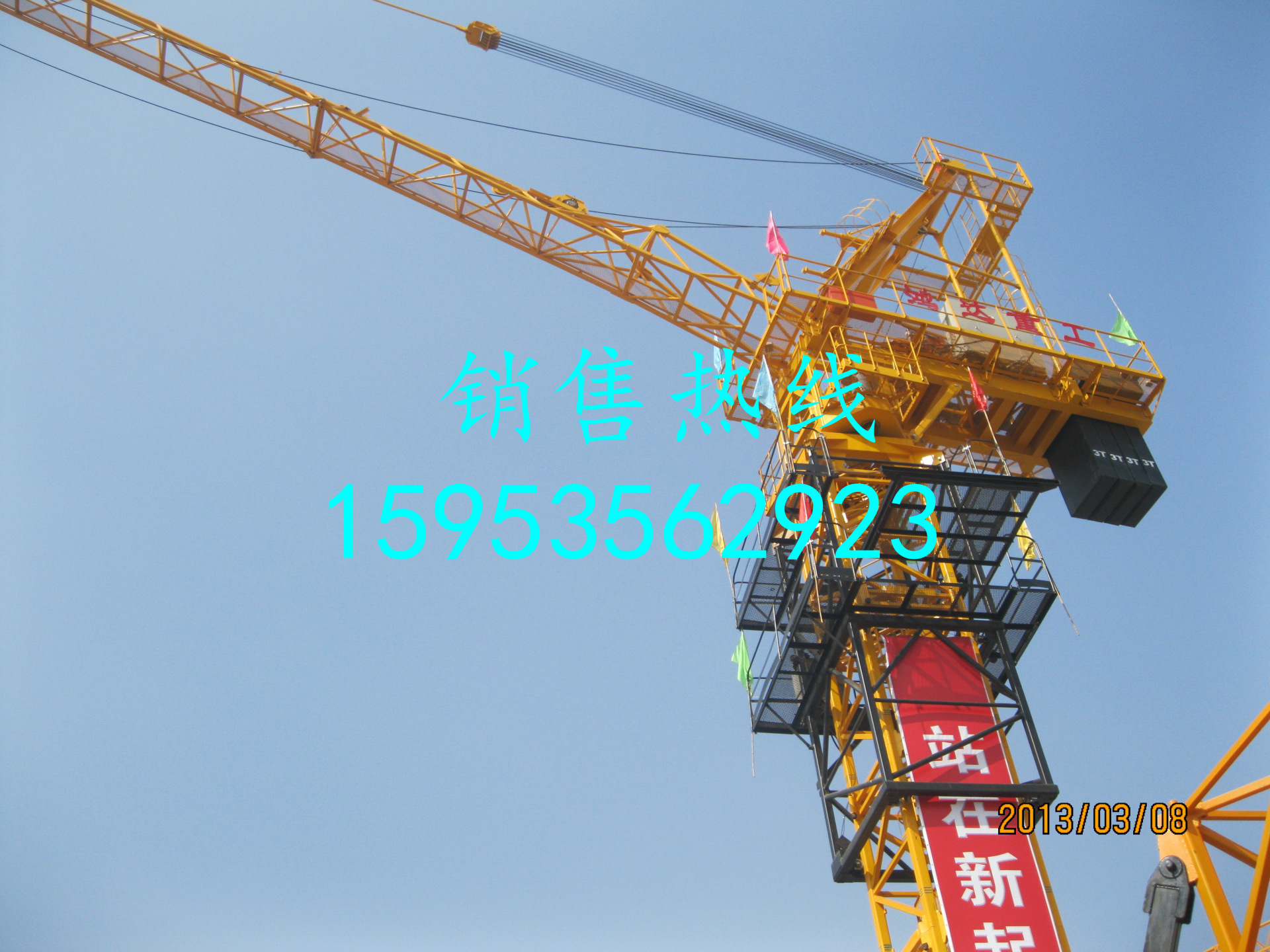

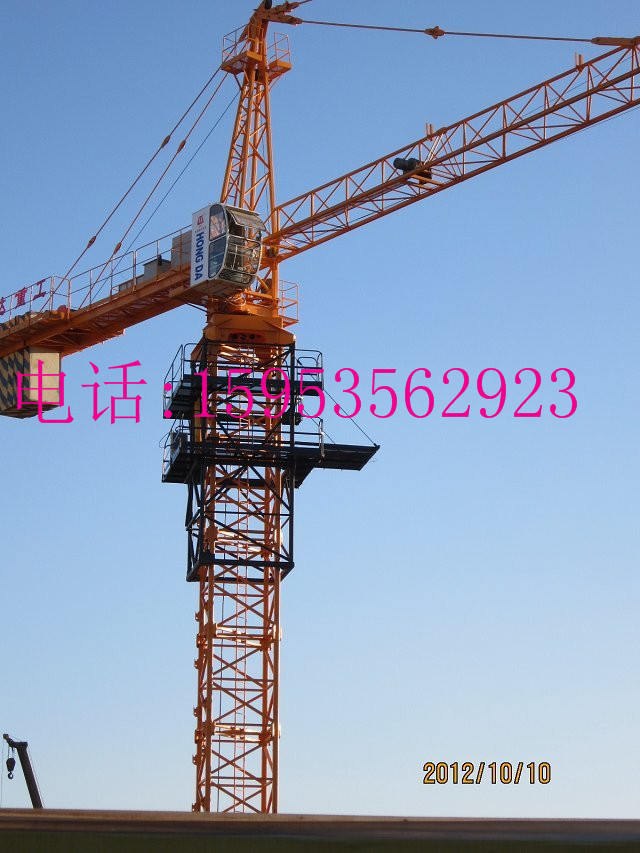

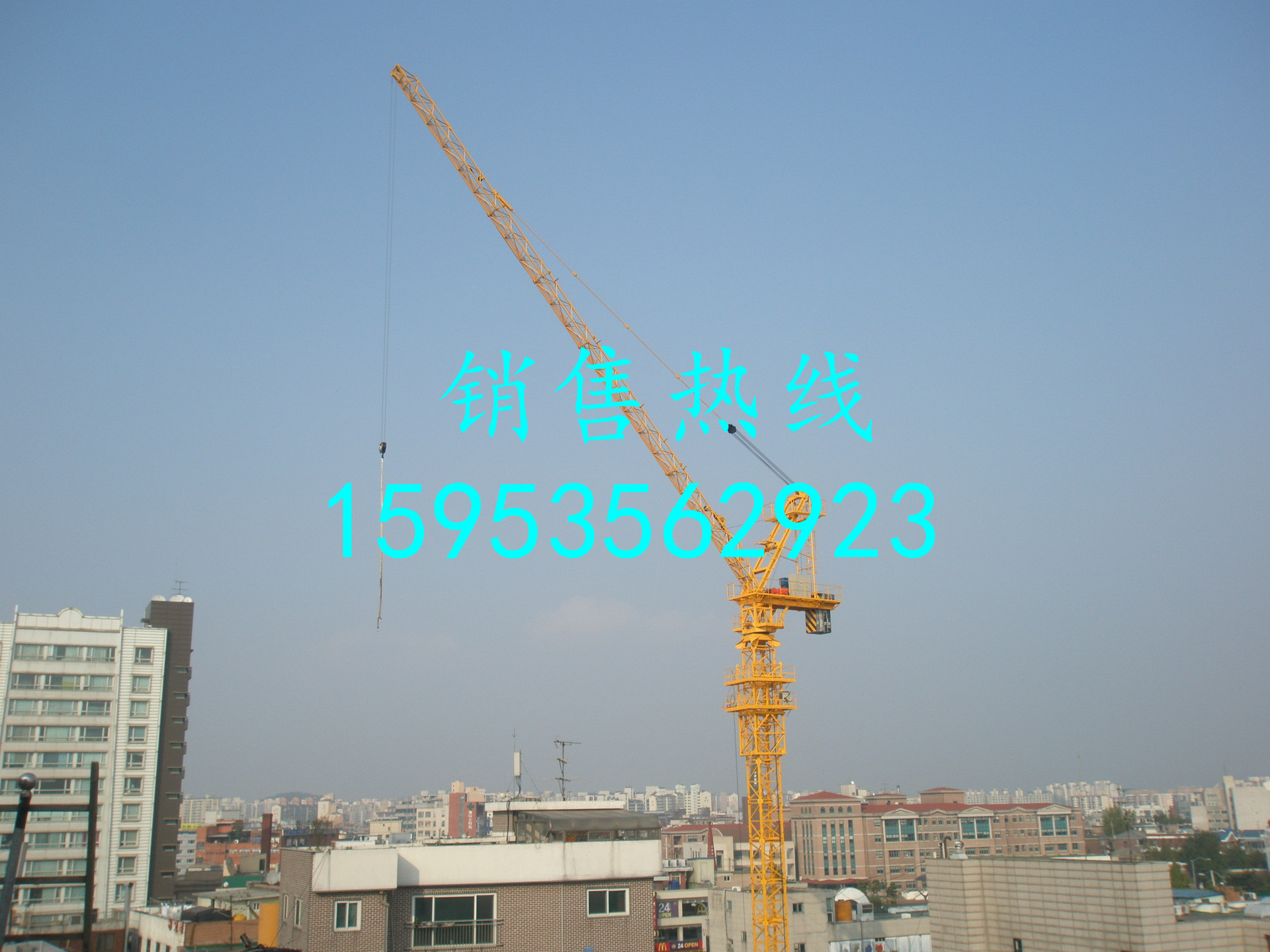

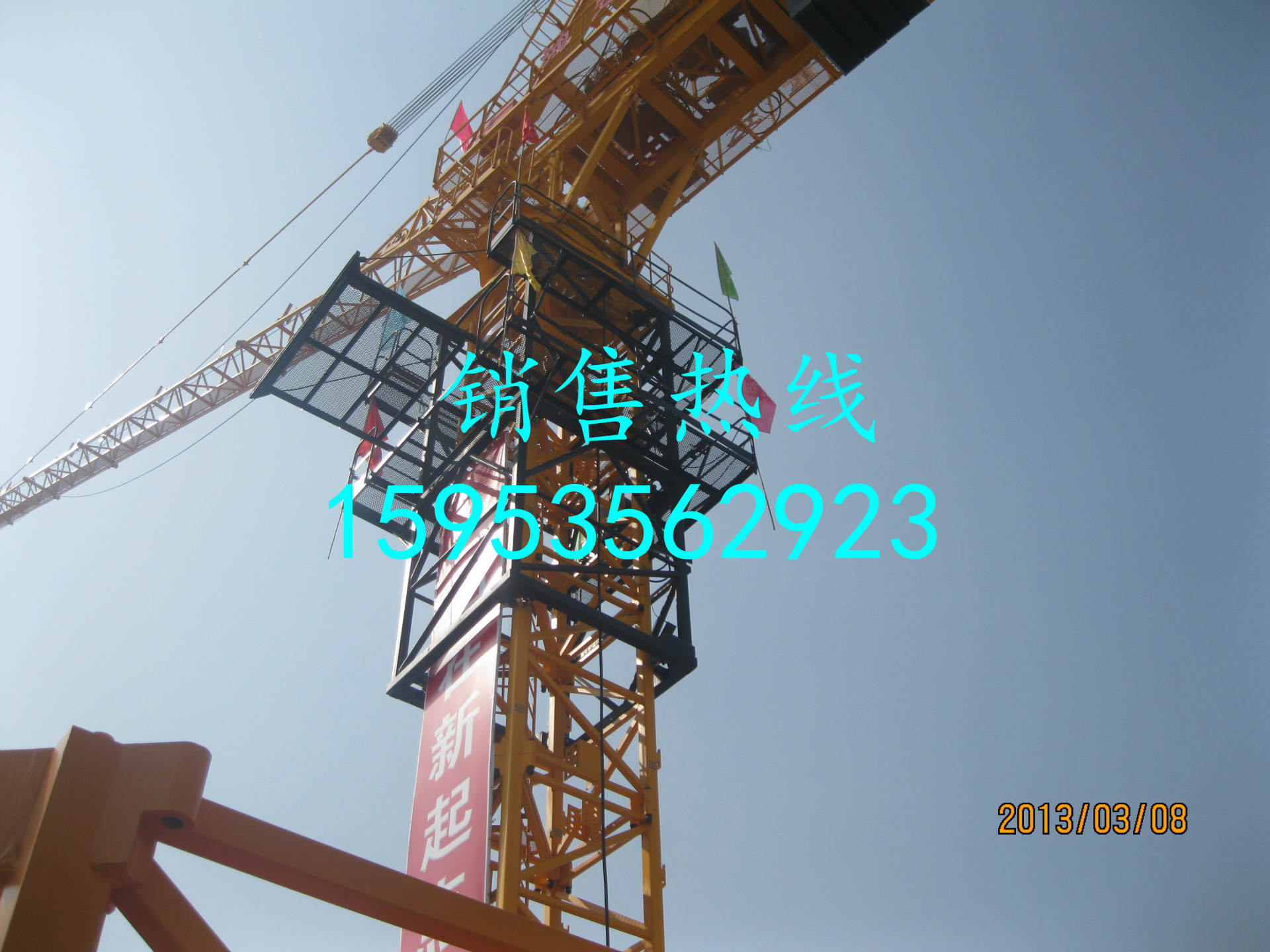

6吨动臂塔机产品图片，客户施工图
