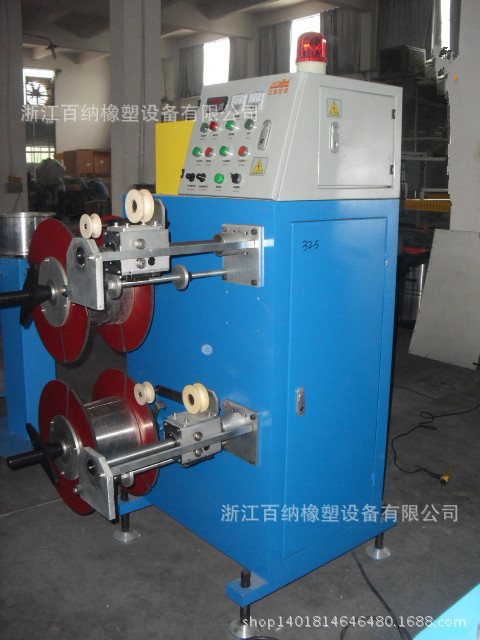

用途：用于条状，带状，管状物料的卷取
技术参数
设备名称 卷取机
1 设备型号 BJQ-X
2. 外形尺寸 800*950*1300（长*宽*高）
3.卷盘直径 280mm-560mm
4 卷盘宽度 140mm
5 主轴转速 2-22
6 电机功率 0.55KW
1：设备功能
本设备适用于将前道牵引出来的管材，片材等产品的收卷包装。
2：设备特点
采用自动收卷，收卷张力方式调节收卷速度。
设有两盘交替收卷保证连续性。
配备了光杆排线器，自动排线，达到排线均匀，收卷整齐，整机结构紧凑、自动化程度高、外型美观，操作方便。
| 1 | 设备中心高 | 1050±20mm |
| 2 | 设备方向 | 人面对设备，右进左出 |
| 3 | 设备颜色 | 蓝色 |
| 4 | 设备电源 | 三相 380V,50HZ |
| 5 | 所需汽源 | 0.5-0.6MPa |
| 6 | 所需水源 | 0.2MPa |
| 7 | 低压电器品牌 | 施耐德 |
| 8 | 电机品牌 | 清华紫光、特种电机 |
| 9 | 变频器品牌 | 台达 |
| 10 | 减速箱品牌 | 杰牌 |
| 11 | 生产线速度 | 28m/min |
| 12 | 温控仪品牌 | 欧姆龙 |
| 13 | 设备工作环境 | 温度0-40℃，湿度50%-90% |
| 14 | 急停装置 | 所有有动力的设备均设置急停装置 |
| 15 | 动作指示灯颜色 | 电源指示：白色，运行指示：绿色；故障指示：红色 |
| 16 | 控制箱上安装的部件 | 启动、停止按钮及其他操作按钮 |
| 17 | 设备满足生产工艺，设备电源气路布局合理，走向横平竖直；方便员工操作 |
| 18 | 电气采用控制柜，内部包括驱动系统、联控系统、速度控制系统等 |
| 19 | 电控柜布置于支架内，不影响操作人员移动,控制面板支架采用铝型材 |
| 20 | 配线须有一定余量，采用色标区分用途并有端子标记 |
| 21 | 所有铁结构烤漆处理，所有精加工件表面发黑或镀铬处理 |
备注：
① 更加详细技术参数请联系我们；泮先生 13506763732
② 可以根据用户不同的要求进行设计制作。
