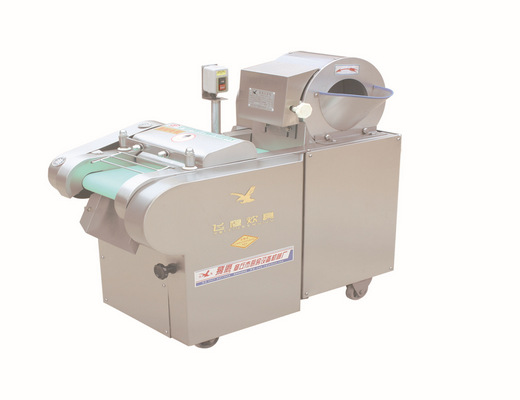

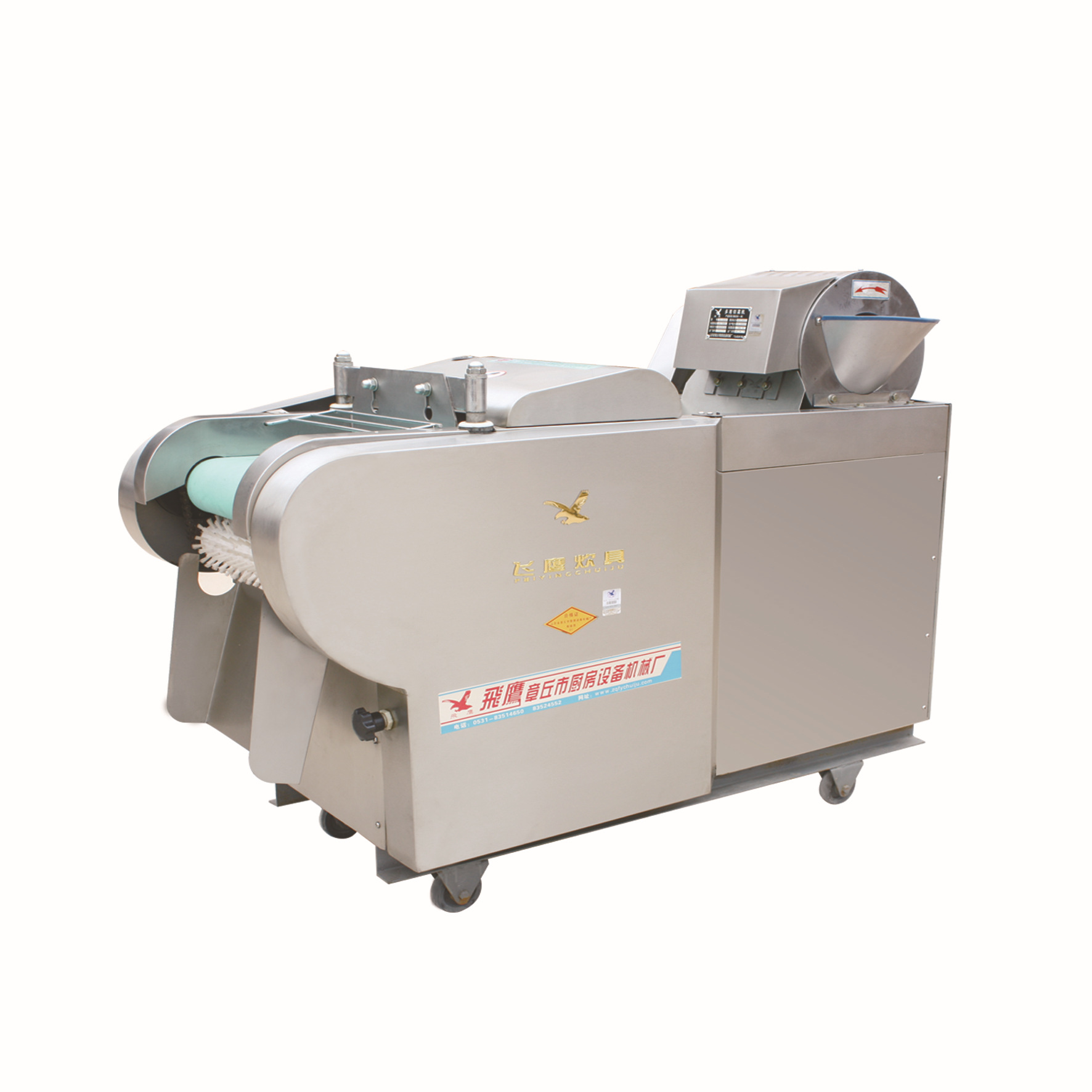

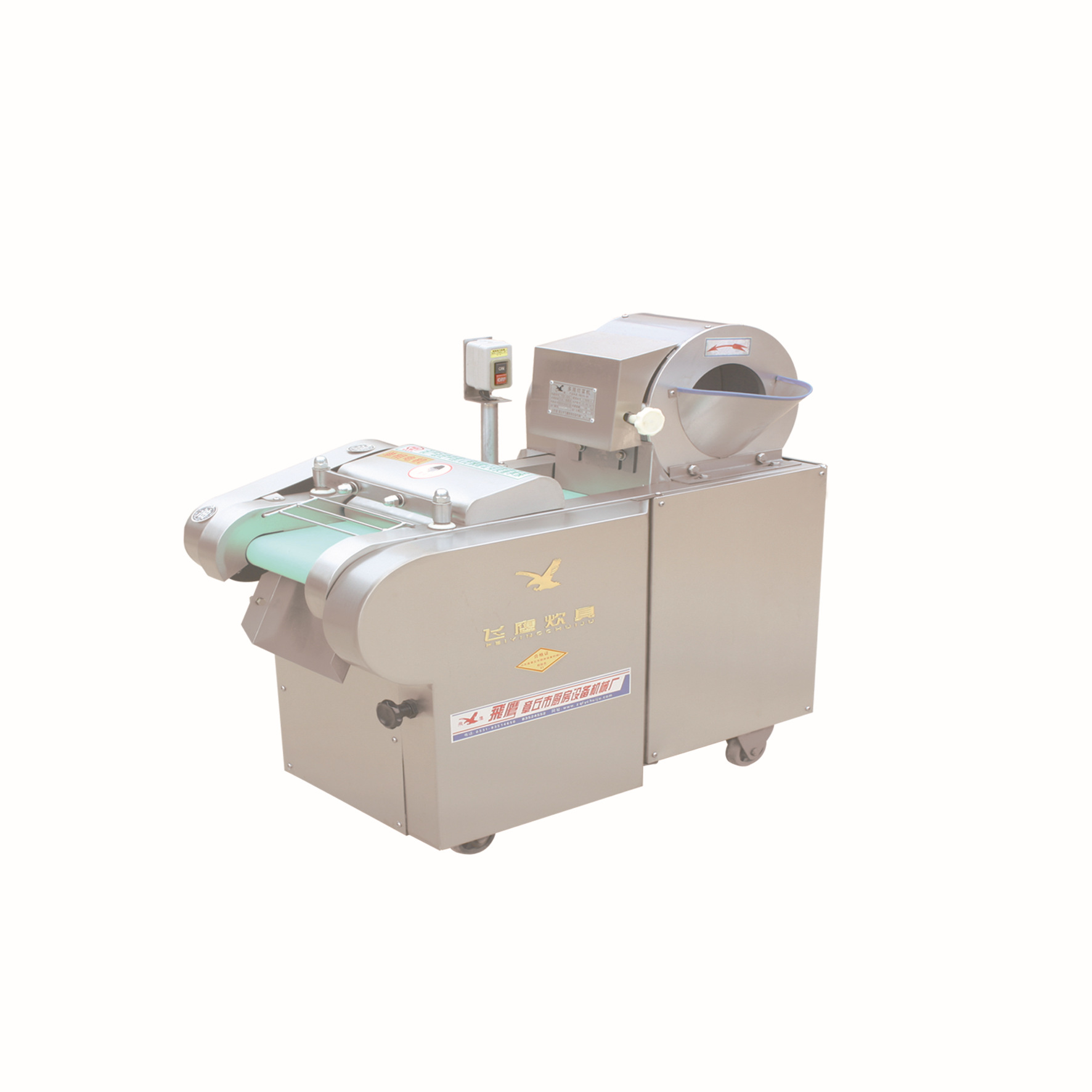

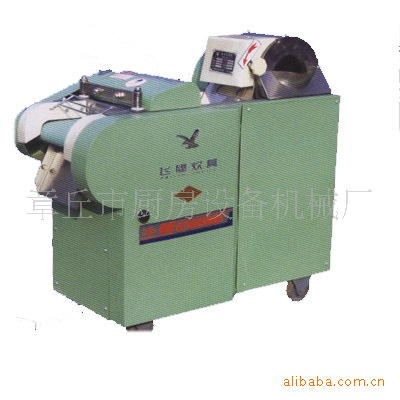

YQC660/1000型多用切菜机
YQC系列多用切菜机式模拟手工切菜原理，采用三级变速适用1—25mm切丝需要。“离心式切片机构”完成各种硬菜切片，自动输送到竖刀下切丝或切块。广泛应用于硬、软各种根、茎、叶类蔬菜和海带的加工，可切制片、块、丝、丁、菱形、曲线形等多种花样。
一、主要技术参数：
名称 | YQC660 | YQC1000 |
外型尺寸 | 880×430×780mm | 1300×610×1060mm |
机重 | 120kg | 220kg |
电机型号 | Y802-4 0.75kw 380v/220v | Y90L-4 1.5kw 380v |
竖刀切速 | 151、281次/min | 151、281次/min |
拨盘转速 | 445r/min | 445r/min |
生产效率 | 130-660kg/h | 200-1000kg/h |
二、安装和调试：
1.机器应平稳的放置在水平的工作场地上。
2.使用前应对各部位进行检查，开关及电源线是否运输而破损，紧固件是否松动，切片机构内是否有异物。
3.接通电源检查拨盘转向是否与所标志的方向一致。若不一致，调整电源线头。
4.空车运转时不应有冲击、震动和不正常的声音。是否应予以检查，排除后才可适用。
三、适用方法：
1.竖刀安装
①竖刀用于茎、叶类软菜的切断，以及将离心切片机构切好的片切成所需规格的丝或曲线、块、丁、菱形等花样，切制不同花样的菜需要安装相应的竖刀。
②产品出厂时，随机安装料筒刀一把，其他规格的刀具（直刀，菱形刀，曲线刀，方块刀），可根据用户的需要定做。
2.竖刀切菜尺寸调整
①竖刀切菜尺寸可在1-25mm任意调整，通过调整可调偏心螺丝，得到所需的尺寸。
②菜的尺寸减小：转动可调偏心轮，使槽的开口朝上，松开可调偏心螺丝，向偏心轮中心方向适量移动。
3.切片厚度的调整
①切片机构适合于土豆、萝卜等瓜薯类硬菜的切片，切片
②片刀固定在料筒壁上，刀刃与拨料斗盘有0.5-1mm间隙。切片厚度可通过调整活动板两侧螺丝钉得到，调好后紧固螺母。
4.速度调整
①竖刀速度根据切菜尺寸及蔬菜选择，切细丝时选高速，粗丝和切菜尺寸较大时依次选中速和高速。
②三角带张紧：调整机器后方，调整螺杆顺时针旋转即可张紧。切片机构张紧，可调整电机板螺母达到张紧目的。
四、维护保养及注意事项
1.各活动部位油孔加注10#机油一次，滚动轴承每季度更换一次钙基润滑脂，链轮及齿轮每班加注机油适量，以不滴落为宜。
2.切菜时勿将异物混入菜中以免损坏机件，所切菜要清理泥渣食盐等，以免损坏刀具，用完后清理残余剩菜并擦拭干净，保持清洁。
3.工作时不要将手伸入拨料斗或竖刀下面，确保人身安全。
4.使用时不要使开关和电机及电源线破损、受潮进水以免发生漏电，为保证安全，请在机器的接地标志部位连接地线。
5.工作中如果机器声音不正常时，必须立即停车检查，待故障排除后，方能继续适用。
6.在工作过程中，如果发现输送带与压菜带之间发生松动及时调整紧螺钉使其张紧，但应注意两边的松紧程度，不要让带发生跑偏现象。
7.工作中速度变缓应查看三角带是否松动，适当张紧后再工作，如发现轴承部位有溢油、过热或卡阻现象，应加油或更换轴承。
五、易损件
名称 | 三角带 | 输送带 | 压菜带 | 轴承 | 棘轮簧 棘轮芯 簧座 |
660型 1000型 | B1295-1 B838-1 | 380X | 100X1 | 105-5 18-4 101-3 202-1 |
B1092-1 | 217-1 | 88-1 | 106-1 |
| | | | | | | |
三包说明：
购货单位，按照机器正常使用和保养情况下，自购货之日起六个月内，因制造不良而造成部件损坏，并有技术记录可查时，免费换件或退货，如违章操作或超过三包期限造成机器损坏，来厂维修不收手工费只收配件费，并为用户提供方便。
