卷扬机是一种体积小、重量轻、起重大、操作灵活、安全可靠、经久耐用的电动起重机。广泛适用于建筑、桥梁、港口、发电厂、冶金、矿山等企业工地中，本机除广泛用于物料升降和大型吊装工程中作卷扬之外，亦可在斜坡或平地拖拉各种材料和设备。本系列为齿轮减速机传动卷扬机.主要用于卷扬、拉卸、拖拽重物。如各种大种型砼、钢结构及机械设备的安装和拆卸。适用于建筑安装公司、矿区、工厂的土木建筑及安装工程。
分类及特性

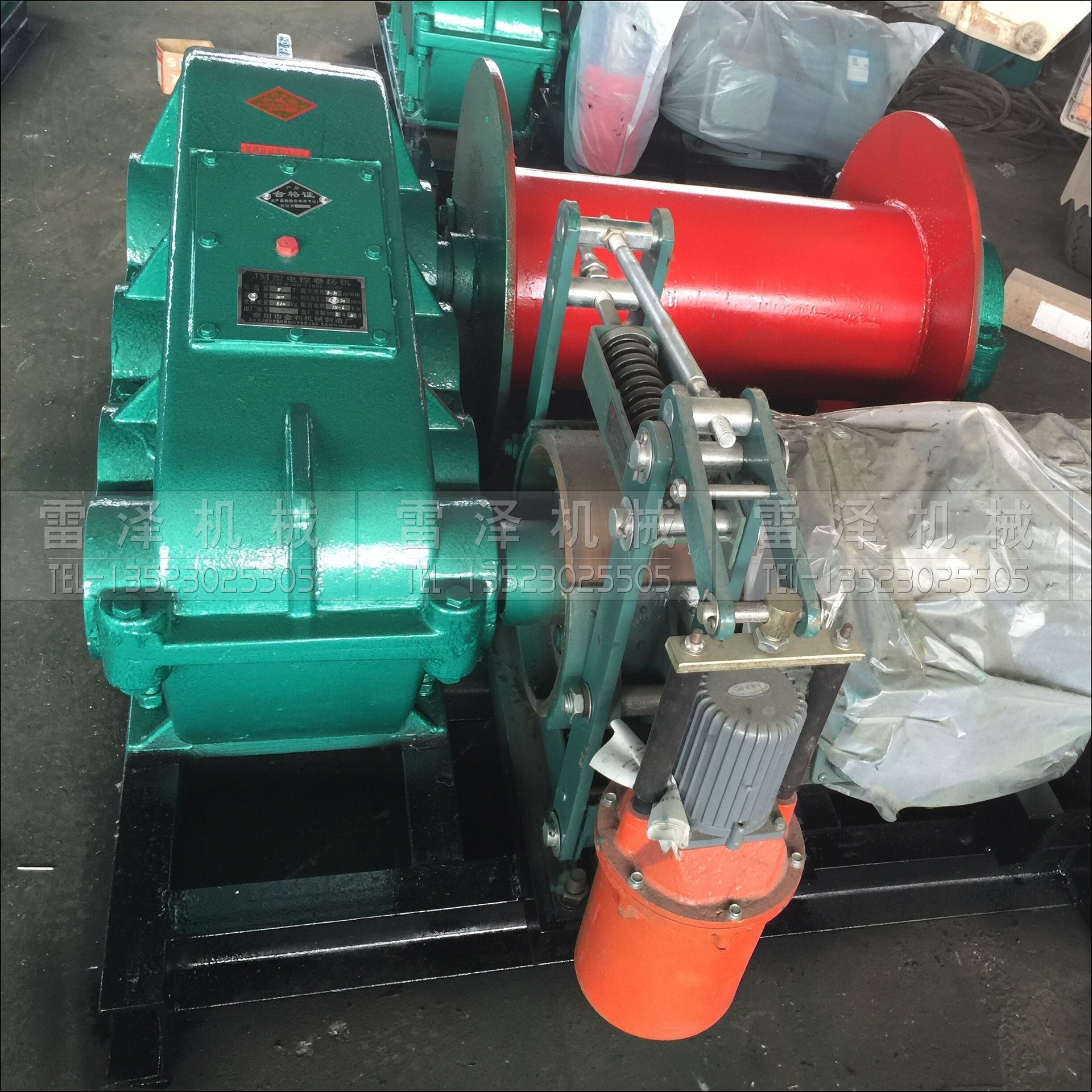

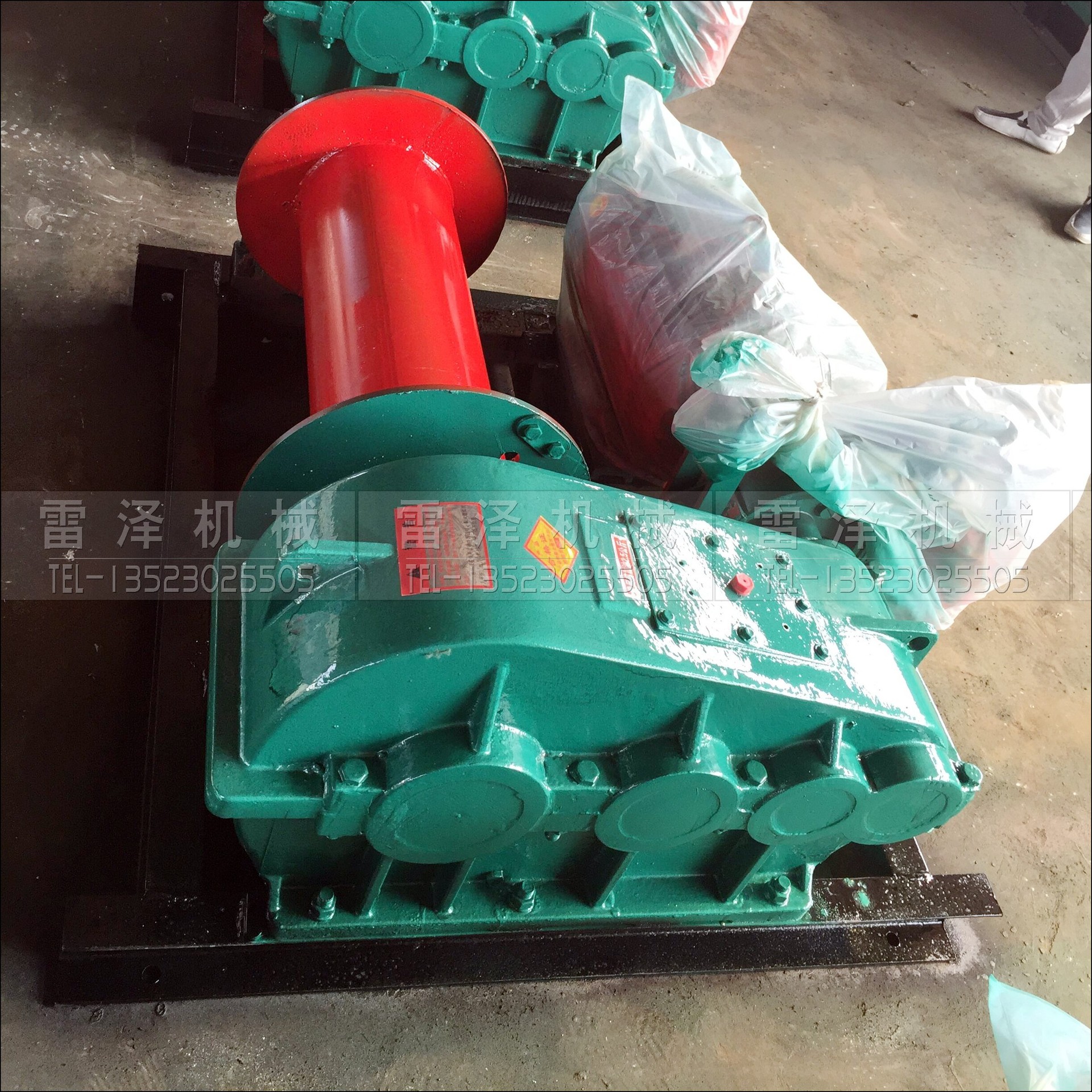

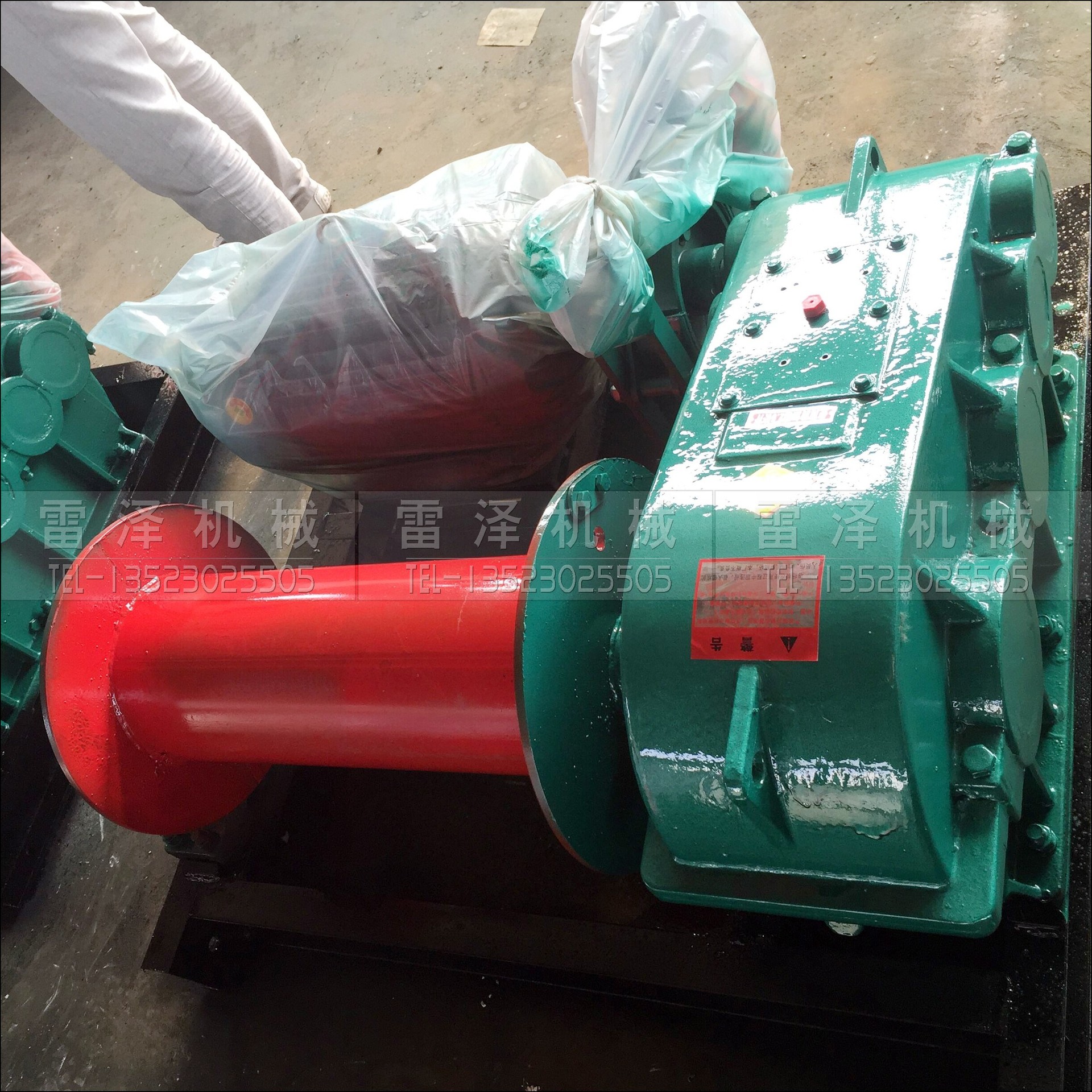

卷扬机的分类及其不同特性卷扬机包括建筑卷扬机,同轴卷扬机主要产品有：JM电控慢速大吨位卷扬机、JM电控慢速卷扬机、JK电控高速卷扬机、 JKL手控快速溜放卷扬机、2JKL手控双快溜放卷扬机、电控手控两用卷扬机、JT调速卷扬机、KDJ微型卷扬机等，仅能在地上使用，可以通过修改用于船上。它以电动机为动力，经弹性联轴节，三级封闭式齿轮减速箱，牙嵌式联轴节驱动卷筒，采用电磁制动。该产品通用性高、结构紧凑、体积小、重量轻、起重大、使用转移方便，被广泛应用于建筑、水利工程、林业、矿山、码头等的物料升降或平拖，还可作现代化电控自动作业线的配套设备。
电动卷扬机 | JM1 | JM2 | JM3 | JM5 | JM8 | JM10 |
额定拉力 | 10 | 20 | 30 | 50 | 80 | 100 |
额定绳速 | 12.5 | 10.5 | 11.6 | 10 | 10.7 | 9 |
铜绳直径 | 9.3 | 13 | 17 | 21.5 | 28 | 31 |
卷筒直径 | 190 | 260 | 320 | 400 | 400 | 600 |
容绳量 | 100 | 120 | 150 | 250 | 400 | 500 |
电机型号 | Y132M-6 | Y160S-6 | YZR160L-6 | YZR160L-6 | YZR225M-8 | YZR225M-8 |
电机功率 | 3 | 5.5 | 7.5 | 11 | 22 | 22 |
减速器型号 | 350 | 250 | 350 | 400 | 500 | 650 |
制动器型号 | 200 | 200 | 200 | 300 | 300 | 300 |
外形尺寸 | 1020×900×550 | 1260×900×630 | 1450×1250×880 | 1640×1330×800 | 2190×1810×1200 | 2170×3070×1300 |
整机重量 | 460 | 700 | 908 | 1380 | 3500 | 5000 |
