一、 概述
QCX-ZM型起重量限制器是用于桥吊、门吊等起重机设备上的安全保护装置。该装置主要由电阻应变式传感器和电子式控制器两部份组成，具有数字显示及声光报警功能，过载时能及时切断起升回路的控制电源。
QCX-ZM型起重量限制器是根据GB12602-90《起重机械过载保护装置安全技术规范》的要求设计而成的，各项指标均满足安全技术规范要求。

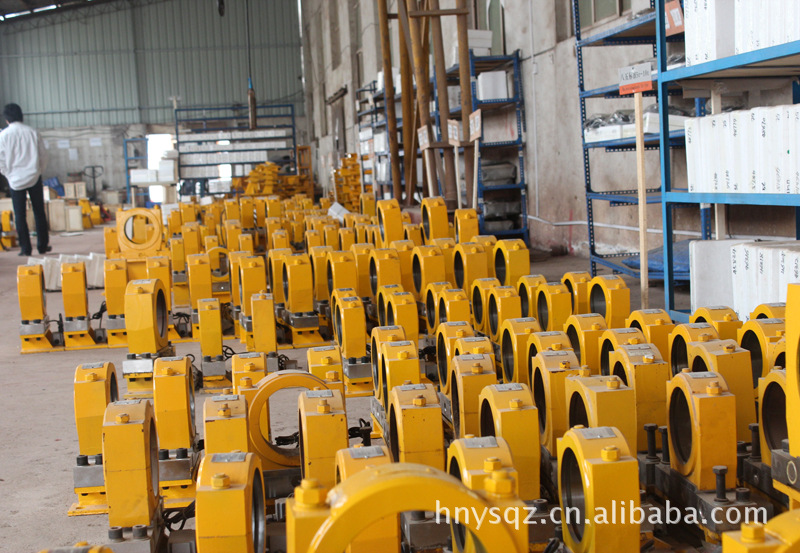

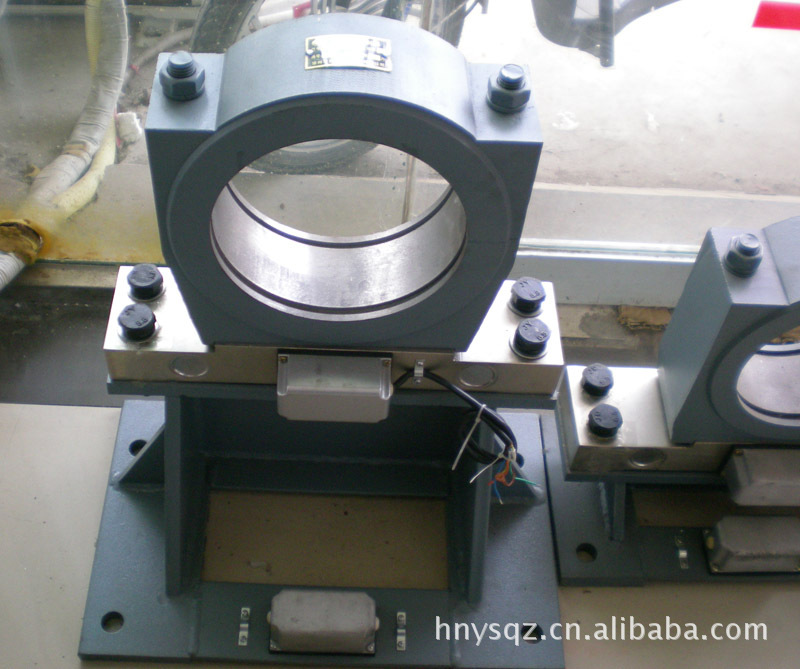

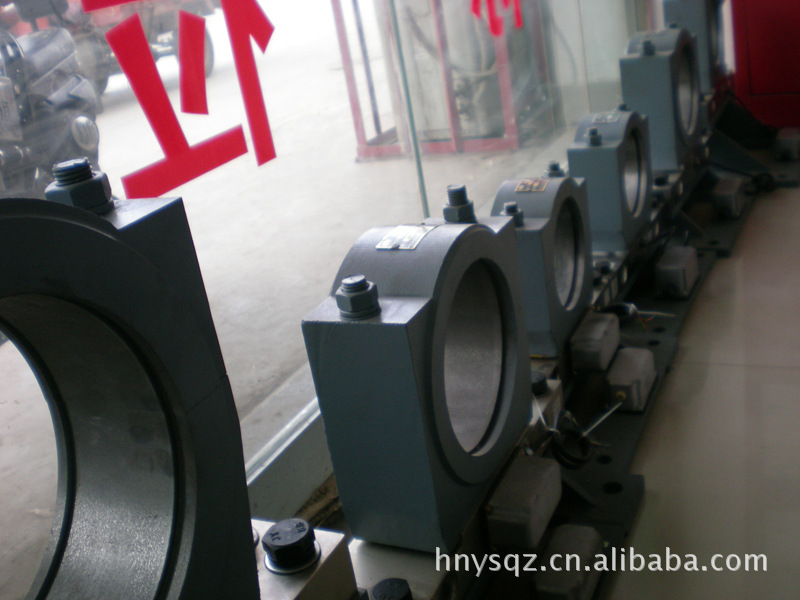

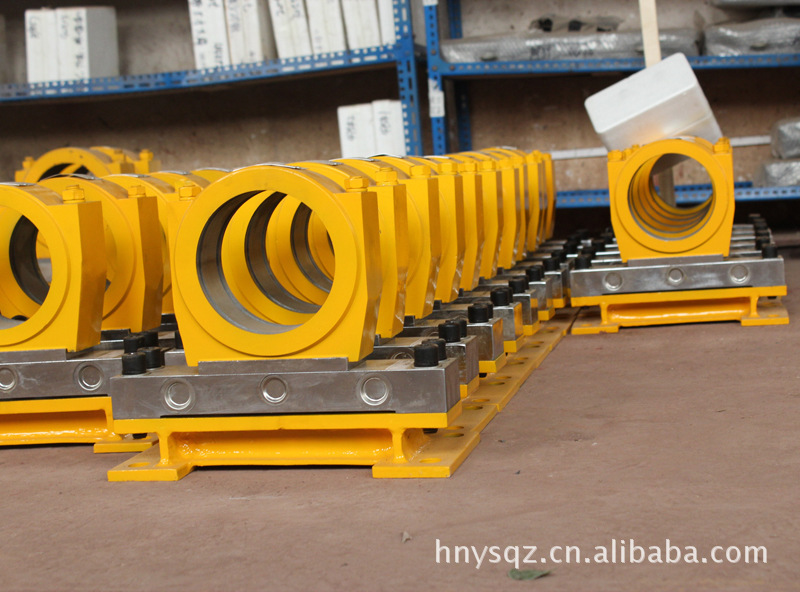

QCX-ZM型起重量限制器选用的传感器为桥门式，控制仪表为BQC-ⅡA型数显仪表。仪表采用了高抗干扰能力的工业级单片机及电子称专用高精度数据采集芯片。具有3到4位高亮数码管显示起重量及3个工作状态指示灯。体积小巧，显示直观，操作方便。
二、 技术指标
1. 适用范围：3.2～600T桥、门式起重机
2. 系统综合误差：≤5%（F·S）
3. 传感器过载能力：1.5倍
4. 出厂设定点:(在满足国家安全规范和标准的前提下,可根据用户需要更改设定点)
l 预警点:额定起重量× 90%
l 报警动作点: 额定起重量× 105%
l 立即动作点: 额定起重量× 110%
5. 报警及控制:
工作状态 | 起重量 | 绿色LED | 黄色LED | 红色LED | 蜂鸣器 | 继电器 | 备注 |
正常 | ＜预警点 | 亮 | | | | | |
预警 | ≥预警点 ＜报警动作点 | | 闪烁 | | 间隙报警 | | |
报警 | ≥报警动作点 | | | 闪烁 | 间隙 | | 延时2~3秒 |
长亮 | 长鸣 | 断开 |
立即动作 | ≥立即动作点 | | | 长亮 | 长鸣 | 断开 | |
复位 | ＜起重量×70% | 亮 | | 灭 | 关断 | 闭合 | |
传感器故障 | | 亮 | 交替闪烁 | | | |
6. 工作电压：AC380V±10%，50Hz（或按用户要求订制）
7. 继电器触点容量：10A 277VAC，12A 125VAC
8. 工作环境：-30℃~70℃，相对温度：45%~95%（25℃）
9. 防护等级：传感器IP65，控制器IP45
10．信号连接方式： 4X0.75mm2屏蔽专用电缆
11．音响报警信号强度：距发音位置1米及司机位置测量均不低于75dB
