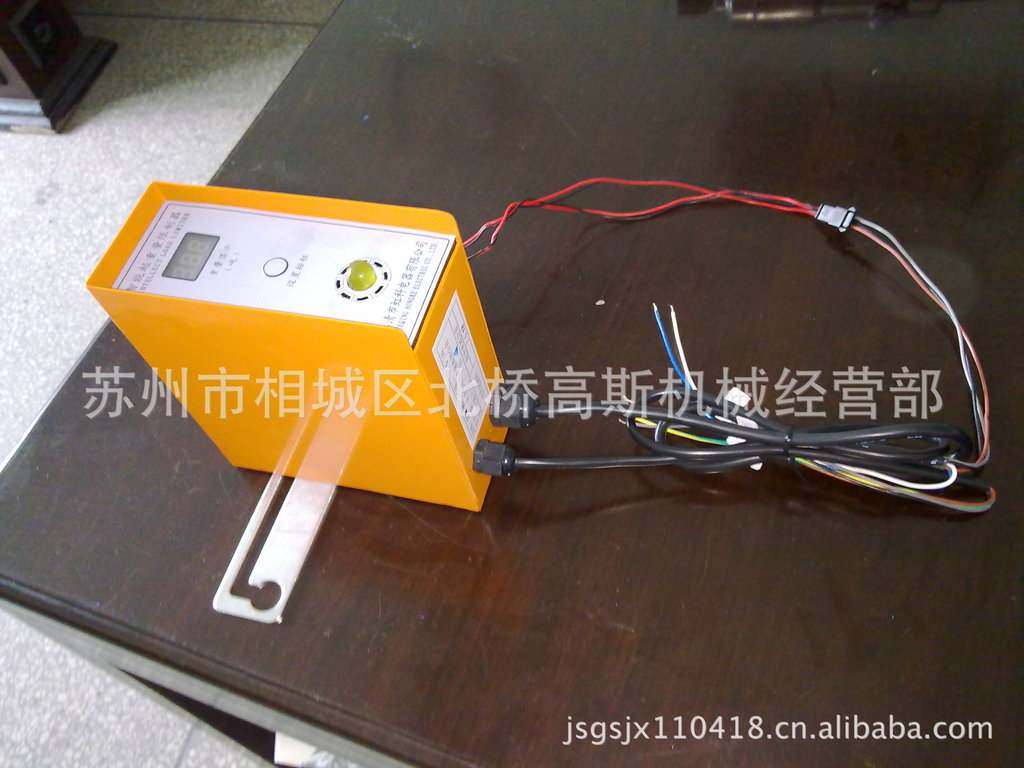

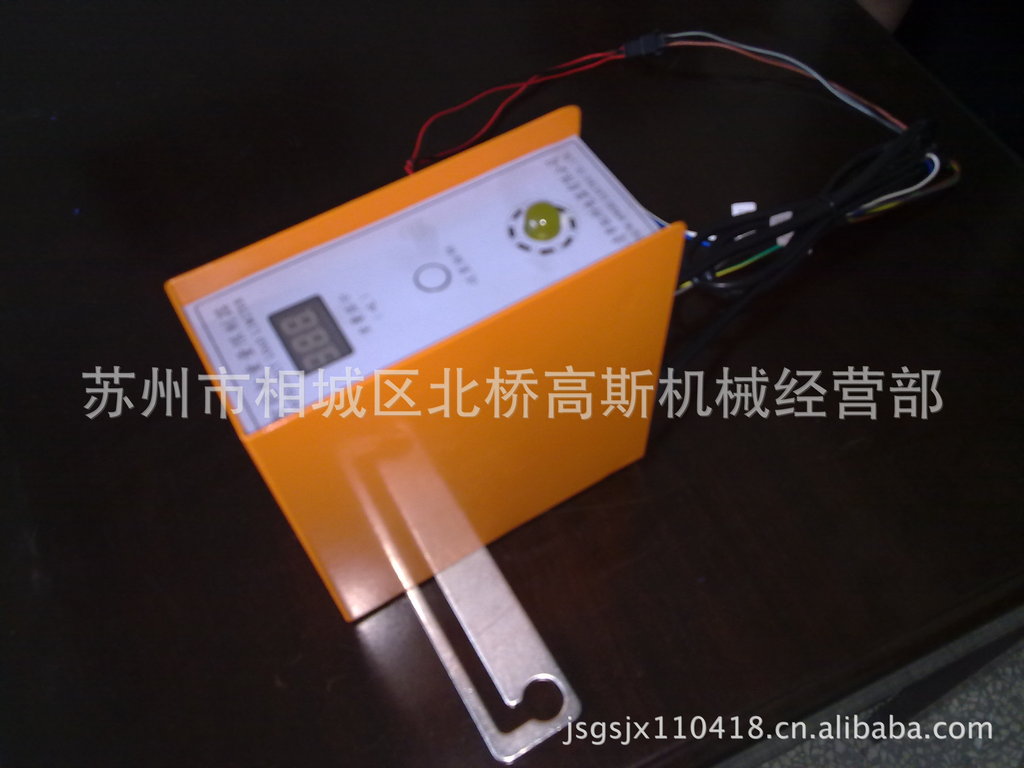

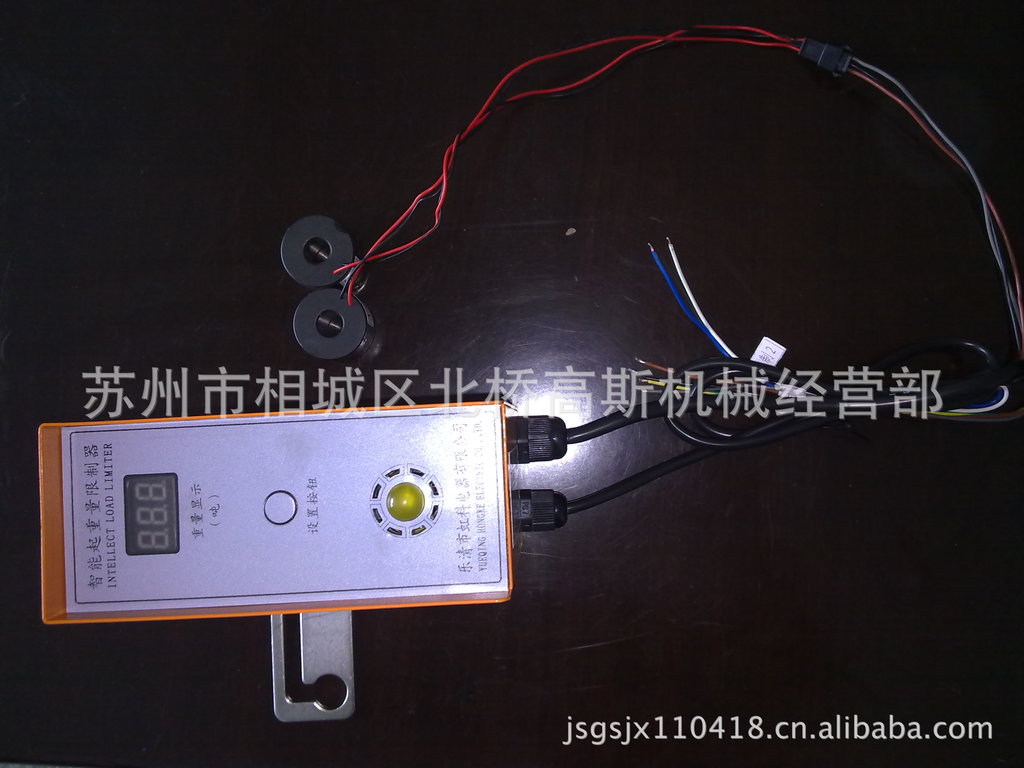

目录 ? 特别提醒------------------------------------------------------------------------- （1）? 基本介绍一、用途二、组成三、规格说明四、控制器面板说明五、功能说明六、主要技术参数? 安装一、电缆说明二、安装步骤? 调试一、接线自检调试二、显示重量调试? 故障检修? 服务声明一、咨询方式二、保修期限三、维修费用的收取 特别提醒 尊敬的用户，感谢您选用HK型起重量限制器！为了更好的使用本限制器，现有以下几点提醒： 1、安装本限制器前请仔细阅读说明书，必须严格按照说明书要求安装。 2、本限制器非重量测量仪器，重量显示仅供参考。 3、接线时低压信号切勿接到高压端，会直接导致本限制器损坏。 4、接线、机械连接务必牢靠。 5、本限制器需要0.5秒的判断时间，非常规操作（比如连续点动上升）可能导致无法判定起重机是否超载。 6、本说明书内容解释权属乐清市虹科电器有限公司，阅读或使用本说明书时，如有不明之处，请与本公司联系。 基本介绍 HK型起重量限制器是继HK系列冲床安全保护器后，根据有关安全标准生产的又一类保护器，主要保护起重机机械系统及保障人身安全。此类产品适用于CD型、MD型电动葫芦起重机。起重机一旦超载或其他工作状态异常，随及发出声光警告信号并同步切断其上升接触器电源。一、用途起重机的过载保护，电机的过流保护。二、组成本限制器由控制器、传感器、固定板三部分组成，其中控制器又分为内置型、外置型两种。三、规格说明例：HK-MD05-O表示虹科系列外置型起重量限制器，配5吨MD型电动葫芦。四、控制器面板说明１、显示窗口：重量显示（单位：吨）。限制器接通电源后，显示“888”表示正常。显示范围为额定起重量的70%—110%，此值仅供参考。负载重量＜额定起重量的70%时，显示“L00”；负载重量＞额定起重量的110%时，只显示额定起重量的110%。２、灯光报警：负载重量＜额定起重量的90%时，指示灯不亮；负载重量达到90%—100%额定起重量，指示黄灯亮。３、声音报警：负载重量≥额定起重量，报警器持续报警。４、设置按钮：用于初次安装后校验接线是否正确。基本介绍 五、功能说明１、超载保护功能 １）负载重量≥额定起重量时，起重机启动上升运行后，报警器持续报警。 ２）负载重量≥额定起重量的110%时，起重机启动上升运行后，报警器持续报警，同时切断起重机上升接触器电源。 ３）超载报警后，操作起重机下降运行，即可解除超载保护。２、过流保护功能起重机的电流超过额定电流的4倍且持续时间达到0.2秒时，指示灯发出黄色警告信号，报警器持续报警，同时切断起重机上升接触器电源。六、主要技术参数 １）输入电压：380V±10%，50Hz ２）输出触点容量：AC48V，10A ３）整机功耗：＜5W ４）报警声音强度：≥90dB ５）超载保护响应时间：≤0.5秒 ６）精度：5% ７）使用寿命：≥100万次 ８）防护等级：IP44 ９）环境温度：-20℃- +60℃ １０）相对湿度：≤95% 安装 一、电缆说明 HK型起重量限制器有两根连接电缆，一根为四芯电缆，另一根因所配的电动葫芦型号不同芯数有所不同，五芯线配CD型电动葫芦，七芯线配MD型电动葫芦，详细说明见下。１、四芯电缆：为产品提供电源，同时用于电压信号采集（具体为A相、B相）。 １）棕线：连接380V电源A相 （线上标签：A相） ２）黑线：连接380V电源B相 （线上标签：B相） ３）灰线：连接380V电源C相 （线上标签：C相） ４）黄绿双色线：连接地线 (线上标签： ) ２、多芯电缆： 五芯线（配CD型电动葫芦） １）棕、黑、灰色线：此三根线连接在一个插头上，用于控制器与电流传感器连接，采集电流信号。 ２）蓝色（线上标有“控制１”、白色（线上标有“控制２”）线用于断开起重机上升接触器控制回路，直接串联��入回路中。 七芯线（配MD型电动葫芦） １）棕、黑、灰色线：此三根线连接在一个插头上，用于控制器与电流传感器连接，采集电流信号。 ２）蓝色（线上标有“控制１”、 白色（线上标有“控制２”）线用于断开起重机上升接触器（快速与慢速上升接触器）控制回路，将快、慢速上升接触器的控制回路并联，再将此两根线串联在回路中。 ３）黄色线（线上标有“慢升”）接在手电门慢速控制线上，用于获取起重机慢速上升工作信号。 ４）橙色线（线上标有“快升”）接在手电门快速控制线上，用于获取起重机快速上升工作信号。二、安装步骤第一步：机械安装。用随机提供的固定板将控制器固定在起重机的电器控制箱上，详见下面的示意图。 安装 机械安装图无 第二步：电流传感器安装。 打开电动葫芦的电控箱，将两个电流传感器分别套入如图所示的两根导线上。电流传感器的箭头方向要与导线的实际电流供给方向一致，指向电机方向。被套的两根线里，一定要有一根是电机上升和下降的公用线。再将电流传感器用绑线或其它方式固定在电控箱内合适位置，保证在起重机运行时传感器不会脱落。第三步：控制器与电动葫芦电控箱之间接线（详见接线安装图）。 根据产品不同，接线图会有所有同，请按产品随带的接线安装图接线。第四步：控制器电源接线。 接线时电压信号的A相必须与电流信号A相、电压信号的B相必须与电流信号B相一一对应即可。 调试 一、接线自检调试，操作步骤如下：１、保持起重机处于空载状态。２、按下起重机手电门“ON”开关，数码窗上显示“888”。３、按下“设置按钮”2～3秒至黄灯亮，同时数码会显示“S01”，此时立即松开按钮。４、操作起重机快速上升，持续4秒以上。如果指示黄灯熄灭，且无声音报警，显示窗显示“L00”，则说明接线正确。否则显示窗上显示接线错误的代码，代码内容见下表格： E11 电流传感器未接入A相或B相 E12 电流传感器A或B的方向错误 E13 电流传感器电流相位与外接的A、B、C三相电压没有正确对应 E14 产品的控制端未接入起重机上升接触器控制回路中二、显示重量调试（微调）。起重吨位与本限制器数码显示吨位不一致时，可通过微调功能调整至一致，微调范围为出厂设定载荷限制值的85%～115%。 1、快速起升微调模式 1）进入快速调整模式：按“一、3、”进入自检模式，显示“S01”后再按一下设置按钮，数码显示“ 00”（出厂设置）。 2）数码显示每隔2秒增加1，直到“ 15”，然后2秒后显示“ 15”。每隔2秒减小1，直至减小到“ 01”。 3）两秒后数码显示“ 00”，并重复“1、2）、”的过程。根据数码显示的数值按一下设置按钮，调整完毕。 “ XX”表示增大限定值，新限定值=出厂限定值*（1+XX%）； “ XX”表示减小限定值，新限定值=出厂限定值*（1-XX%）。调试 4）同一种重量下增大限定值后，数码显示的重量减小；同一种重量下减小限定值，数码显示的重量增大。 2、慢速起升微调模式 1）进入慢速调整模式：按“一、3、”进入自检模式，显示“S01”后再按一下设置按钮，数码显示“ 00”（出厂设置）。 2）数码显示每隔2秒增加1，直到“ 15”，然后2秒后显示“ 15”。每隔2秒减小1，直至减小到“ 01”。 3）两秒后数码显示“ 00”，并重复“1、2）、”的过程。根据数码显示的数值按一下设置按钮，调整完毕。 “ XX”表示增大限定值，新限定值=出厂限定值*（1+XX%）； “ XX”表示减小限定值，新限定值=出厂限定值*（1-XX%）。 4）同一种重量下增大限定值后，数码显示的重量减小；同一种重量下减小限定值，数码显示的重量增大。例：用额定5T_CD型葫芦起重机提升5T重物，而限制器只显示4.6T，与实际重量相差0.4T（8%）。进入快速起升微调模式，待显示“ 08”后按下设置按钮，保存退出，数码显示“888”调整结束。 3、退出微调模式（已进入微调模式） 1）长按设置按钮4秒以上至黄灯熄灭，数码显示“000”时退出调整模式，设置不会被保存。 2）5分钟内无任何操作将自动退出微调模式，黄灯熄灭，数码显示“000”， 设置不会被保存。 3）按下设置按钮0.1-0.4秒至黄灯熄灭，数码显示“888”， 设置将会被保存。故障检修 故障现象 故障原因 解决方法数码管无显示 无电源电压 检查电源及接线处，提供正确电源；检查手电门电源是否接通空载或负载时未达到100%负载时报警；超载时不报警或不能切断上行控制 电流传感器与电压信号未正确对应；电流传感器方向穿反或位置放反 调整电流传感器方向或位置，重新调试空载或负载未达到100%负载时,向左或右运行时报警 电流传感器感应到左、右电机的电流 调整电流传感器使之不能感应到左或右运行电机的电流向下运行时报警不能解除 起重机向下运行时电流传感器感应不到电流 调整电流传感器位置（CD型其中一个要穿在公共线上，MD型要使两个都可以感应到上升和下降电流） 服务声明 一、咨询方式本保护装置在使用过程中如有疑问，本公司或销售处提供咨询。发现故障，请及时与本公司或销售处取得联系，联系方式见封底。二、保修期限自购买之日起一年内在正常使用情况下发生故障，提供免费维修，超过一年仅收取工本费。三、 维修费用的收取 1、不按说明书的要求，错误安装、改装或错误使用所造成的故障及损伤。 2、任何人为因素造成的故障及损伤。 3、由于外部原因而非本保护装置自身质量问题造成的故障及损伤，比如遭到雷击。
