该系列窑炉主要适用于用于玻璃-金属、金属-陶瓷的封接、钎焊、厚膜片等。

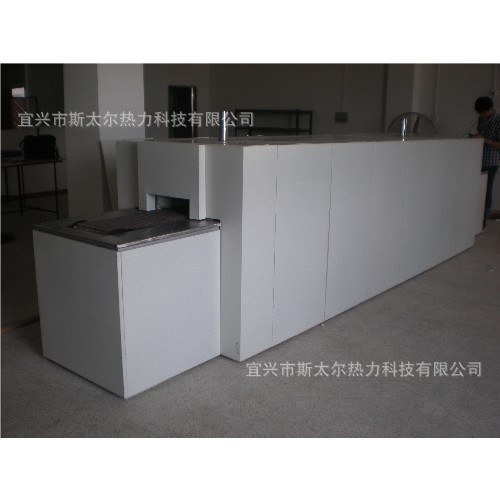

设备由电炉炉体、传动机构、气路、温度控制等组成。电炉炉膛内胆采用SUS310S耐高温不锈钢制成，进出口设有氮气气幕，保证炉膛内不进入空气。电炉采用进口陶瓷纤维加热板，具有升降温快，能耗极低，炉温均匀。
项目 | 单位 | TWDLQ系列网带式电阻炉 |
TWDLQ-36-9 | TWDLQ-65-11 | TWDLQ-54-11 | TWDLQ-120-11 |
额定加热功率 | kW | 30 | 65 | 54 | 120 |
电压/相数 | V/相 | 380/3 |
炉膛尺寸
(长*宽*高) | mm | 2500*100*120 | 4500*300*80 | 5590*120*140 | 11000*250*150 |
网带宽度 | mm | 80 | 250 | 100 | 220 |
气氛 | 氮气 |
最高温度 | ℃ | 1000 |
工作温度 | ℃ | 室温~1050 |
加热元件 | 电阻丝 |
温区 | 区 | 3 | 5 | 5 | 6 |
控温点 | 点 | 3 | 5 | 5 | 6 |
温控波动度 | ℃ | ≤±1 |
炉温截面温差 | ℃ | ≤±3 |
测温偶 | 分度号 | S |
温控方式 | | 单设定点进口智能仪表，PLD调节，SCR控制 |
速度范围 | mm/min | 20-500 | 400-1200 | 10-1000 | 100-1000 |
