《美国胶衣喷枪》说明书
一、产品简介：
我公司经销（批发）的美国ES-G100树脂、胶衣专用喷枪是一种体型轻巧，操作容易，维护简便，性价比高，相比较传统或HVLP喷枪，喷吐速度更快并且清洗时间更短，是最为理想的树脂、胶衣专用喷涂工具，全球有数以万计的用户正在使用。

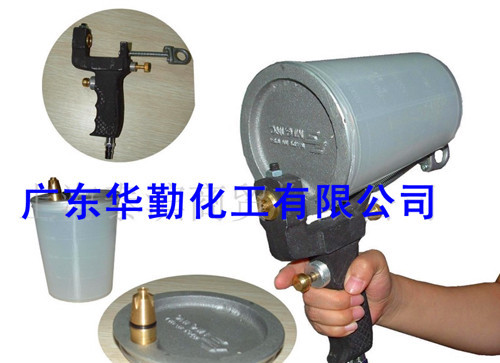

手提式喷枪结构简单，主要由三部分组成：
1、枪体：枪机、气量控制阀、壳体、弹簧钩；
2、枪头：喷嘴、密封圈；
3、料杯：塑料杯、金属杯盖。
二、安装步骤：
1、准备一台5公斤压力的空气压缩机；
2、由空压机出口处连接气管（经油水分离器和压力表）至枪体底部接头处拧紧，即安装完毕；
3、检查所有的接头处，确保所有的接头已安全拧紧。
三、操作方法：
1、准备工作：
●根据所用原材料的性能，选择型号合适的喷嘴（供选择的喷嘴型号1～8号，从小
到大，口径尺寸：0.81mm～6.2mm）
●检查密封圈是否完好，如有破损，需更换新密封圈；
●在喷头与喷气口，枪机与枪体及杯盖与料杯等连接处涂上润滑油。
2、操作步骤：
●将杯盖盖在装满原料的料杯上，并压紧杯盖；
●将喷嘴用力插入喷枪前的喷气口内，直到喷嘴露出喷气口；
●握住枪柄，扣住枪机，空气自喷气口喷出。
注意：在进行上述步骤时，喷嘴应始终朝上，以防喷嘴漏料。
●将枪体下倾，原料喷出，调节控制阀，使原料雾化达到最佳状态；
●将枪嘴对准模具表面，即可进行喷射生产。
注意：在喷射过程中，切记不要将喷嘴接指向自己和他人，以免误伤。
●停止喷射时，将枪头上扬，同时松开枪机，以免原料流出；
●用清洗液将枪体、枪头、料杯洗净、涂上润滑油，以备下次使用。
四、故障及解决方法：
故障 | 原因 | 解决方法 |
喷枪不出料 | 1）原料粘度过高 | 1）稀释原料 |
2）喷嘴口径小 | 2）更换大口径喷嘴 |
3）金属杯盖小孔堵塞 | 3）清理小孔 |
4）料杯有漏料现象 | 4）更换不合适的料杯或将杯和杯盖压紧 |
5）喷嘴上扬 | 5）调节喷嘴至合适位置 |
6）气量控制阀关闭 | 6）调节控制阀使原料雾化达到最佳状态 |
雾化不良 | 1）原料粘度过高 | 1）稀释原料 |
2）气压较低 | 2）调节气压 a）调节稳压压力（建议安装稳压表） b）调节控制气量阀 |
3）喷嘴口径过大 | 3）更换小口径喷嘴 |
4）空气管路过长、过细 | 4）缩短长度或加大气管内径 |
5）空气压缩机气压过低 | 5）加大空压机压力 |
五、配件相关规格：
型号 | 外径︳ | 内径 | 价格(元) | | 型号 | 外径 | 内径 | 价格(元) |
1#喷嘴 | 2.8mm | 0.81mm | | 5#喷嘴 | 6.0mm | 4.0mm | |
2#喷嘴 | 3.5mm | 1.5mm | | 6#喷嘴 | 7.0mm | 5.0mm | |
3#喷嘴 | 4.5mm | 2.5mm | | 7#喷嘴 | 7.2mm | 5.6mm | |
4#喷嘴 | 5.0mm | 3.0mm | | 8#喷嘴 | 8.0mm | 6.2mm | |
六、喷枪零件表：
编号 | 名称 | 数量 | 单价(元) | | 编号 | 名称 | 数量 | 单价(元) |
1 | 枪体 | 1 | | 11 | 螺母 | 1 | |
2 | 密封圈 | 3 | | 12 | 螺栓 | 1 | |
3 | 密封圈 | 1 | | 13 | 金属盖 | 1 | |
4 | 气动连接件 | 1 | | 14 | 塑料杯 | 1 | |
5 | 密封圈 | 2 | | 15 | 弹簧勾 | 1 | |
6 | 气动开关 | 1 | | 16 | 弹簧 | 1 | |
7 | 密封圈 | 2 | | 17 | 螺栓 | 1 | |
8 | 喷嘴连接件 | 1 | | 18 | 气量调节阀 | 1 | |
9 | 喷嘴 | 1 | | 19 | 密封圈 | 1 | |
10 | 密封圈 | 1 | | 20 | 连接件 | 1 | |
