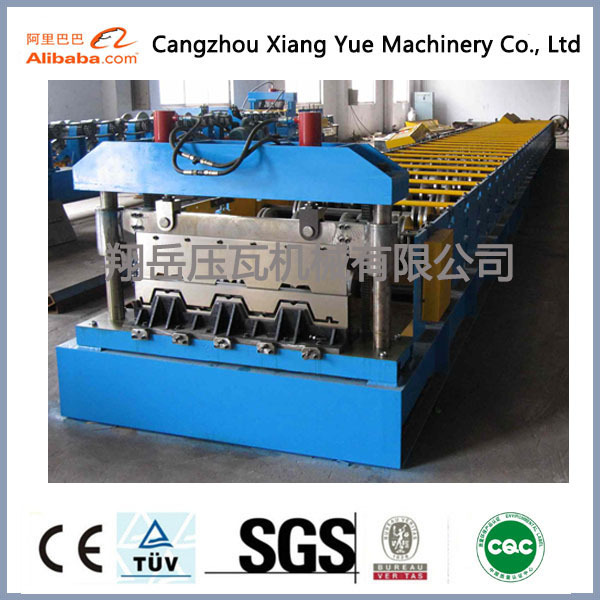

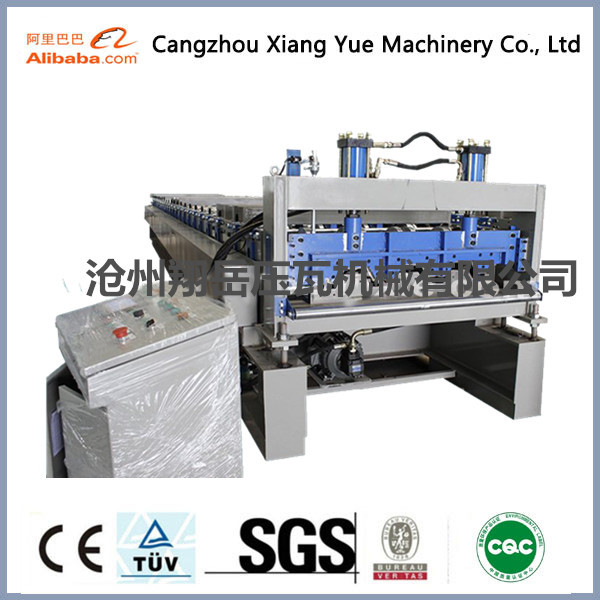

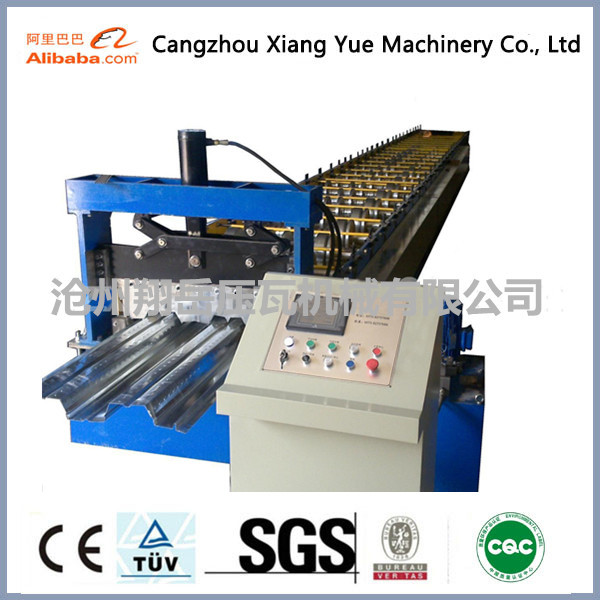

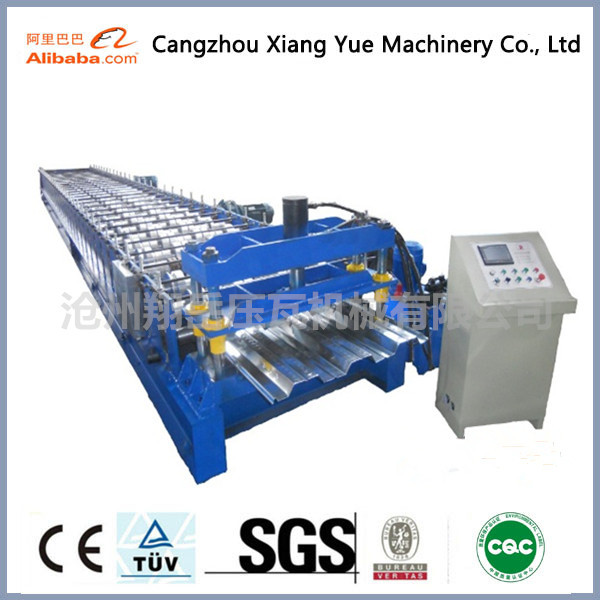

688型楼承板成型机技术参数
1 自动内张紧开卷机
a.装卷内径
b. 最大装卷宽度 1000mm
c. 最大装载重量 ：6000kg
d. 液压功率：3kw
e. 马达功率：3kw
f. 油缸内径：120mm
g. 工作压力：10Mpa
2 成型主机
a. 机架排楼:24排：24 steps
b. 主轴材质45#钢调制处理，外径80mm .轧辊材质15GCR 轴承钢处理HRC58-60°。
d. 主电机功率：22kw
e. 轧制速度：9-12m/min
f. 支架350#工钢焊接
g. 轧辊表面镀硬铬厚度0.05mm.
3 液压切刀
a. 刀片材料：Cr12淬火处理
b. 切断系统：采用先进的液压驱动，成型后自动尺切断，不变形，无废料，安全系数较高（主机停切断)
4 电控系统
a.屏显：采用5.7寸台湾台达触摸屏
b.主机计算机（PLC）:采用台湾台达DVP14ES
c.编码器：采用韩国奥托尼克斯ENC-1-1-1t-24
5 液压系统
a.采用台湾先进液压系统
b. 功率：4KW
设备总长 | 8m | 宽度 | 1.4m | 高度 | 1.2m |
版型宽度 | 有效宽度840 |
设备重量 | 6T |
减速机构 | 行星摆线减速机。 |
传动方式 | 链条传动 |
轴直径材质 | 轴￠70实心轴材质45#钢调质HB220-250，6214轴承内孔￠70， |
压轮道数 | 24排
|
材质及处理 | 压轮为G鉻15轴承钢精车淬火，硬度55度，抛光镀硬鉻0.05mm，轴与孔配合没有松动间隙，墙板厚度18mm. |
主机功率 | 4KW，PLC电脑控制系统 |
液压功率 | 3KW |
切断方式 | 液压切断功率3KW，125的油缸两个，刀片Cr12淬火，Rc62，无飞边。 |
成型部分 | 精工式车轮旋转成型，成型效果好，减少轮子和原材料之间的摩擦力，调试方便快捷，能最大限度的控制不跑偏。 |
压板厚度 | 1mm- |
压板速度 | 8~12米/分 |
控制系统 | PLC变频电脑控制系统，主电机电器柜一台。 |
厂家提供 | 使用说明书1本，派技术师调试设备 |
产品报价 | 120000 |
保修期 | 12个月 |
沧州翔岳商贸有限公司位于著名的铸造名城—河北省泊头市，北依京津，东临渤海，京沪铁路、104、106国道、京沪、石黄高速纵贯全境，是国家外经贸局，海关总署批注的有进出口权的公司。
旗下华阳压瓦机械厂是专业生产冷弯成型设备及自动成套生产线的企业，主要经营剪板机；折弯机；复合机；楼承板压型机；角驰压型设备；彩钢压型 设备；Z型钢檀条成型机；C型钢檀条成型机；彩钢保温复合板生产线；卷帘门设备；挡风抑尘板压型设备；单板机；C型钢机等各种机械设备及配件。并且，产品 大量销往俄罗斯、印度、英国、澳大利亚、美国、哈萨克斯坦、塔吉克斯坦、马来西亚、尼日利亚、阿尔巴尼亚等多个国家和地区，得到海内外客户的一致好评。

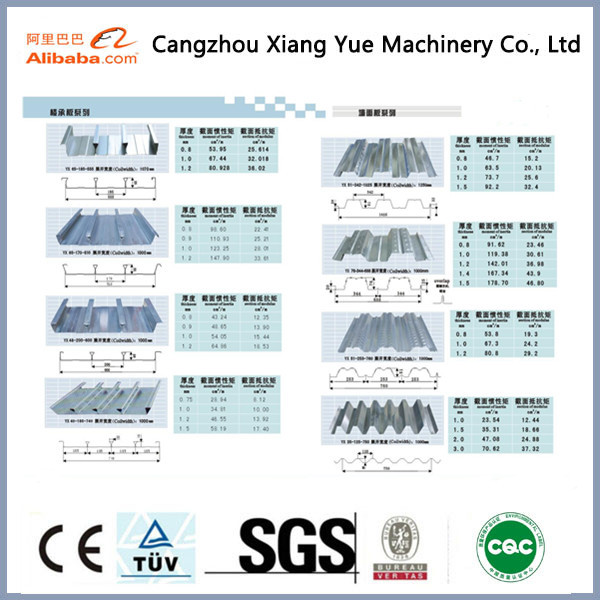

我公司是生产各种型号压瓦机设备的专业厂家。我公司主要产品有：彩钢设备系列（820型、840型、850型、860型、900型、910型、1025型等）。角驰系列（475型、760型、820型等）。双层彩钢压型设备（850/900、840/850、850/900等）。琉璃瓦系列（828型、760型、950型、840型、800型1060型、1080型等）。楼承板系列（480型、688型、720型、750型、600型、800型等）C\\Z型彩钢擅条设备（全自动冲孔、扭断、飞据）。小龙骨系列。屋脊瓦压型设备、系列高速护栏板成型设备、大型汽车厢板压型设备、扣槽板压型设备、卷帘门成型设备、环保阳极板成型设备、抑尘版全自动冲孔压型生产线、2.5-6米剪板机、2.5-6米折弯机、开卷机、分条机、校平机、放料架、各种冲花板冲床等等
另外我厂还可以根据用户的要求设计制作各种型号冷弯成型设备。

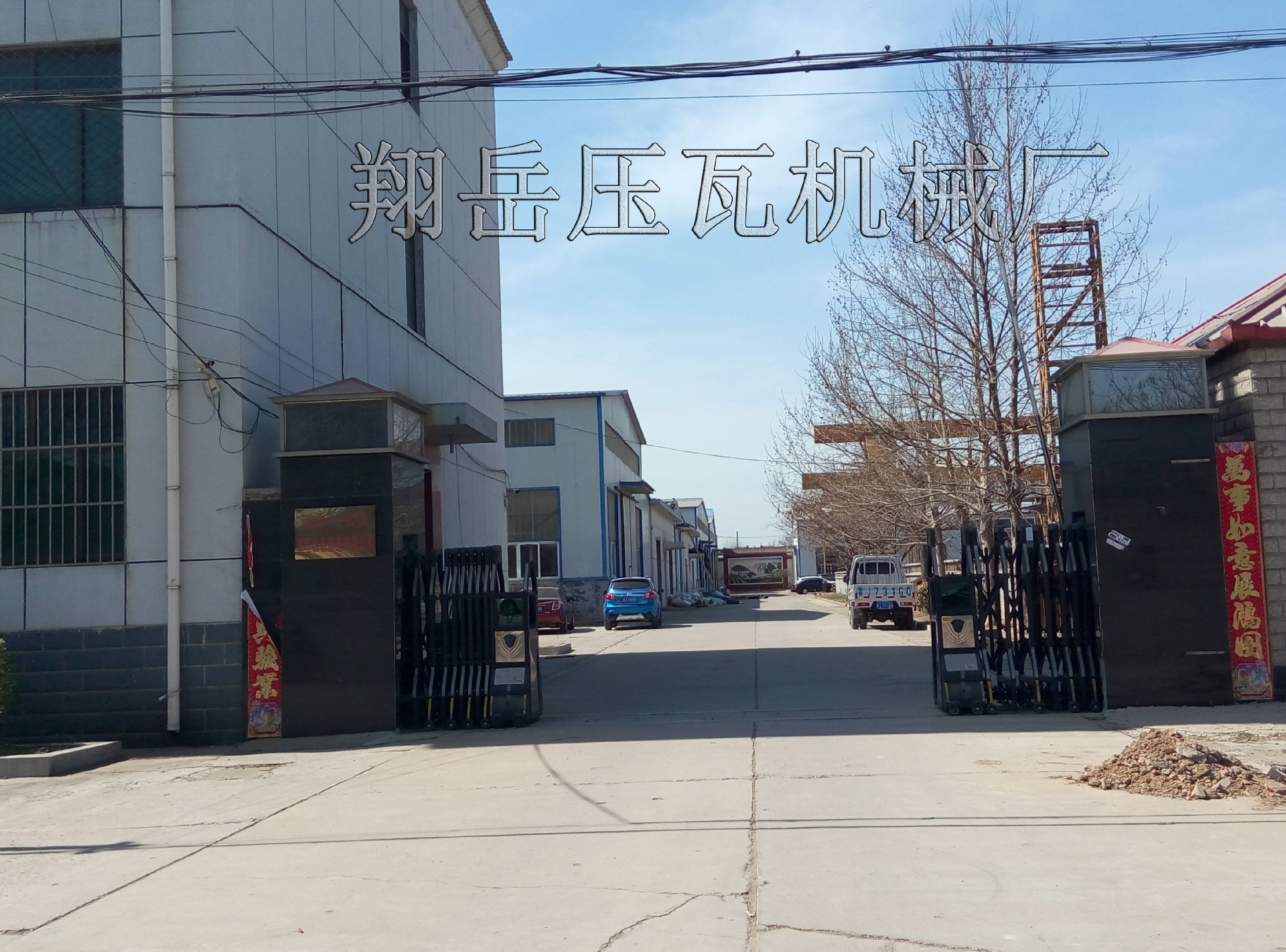

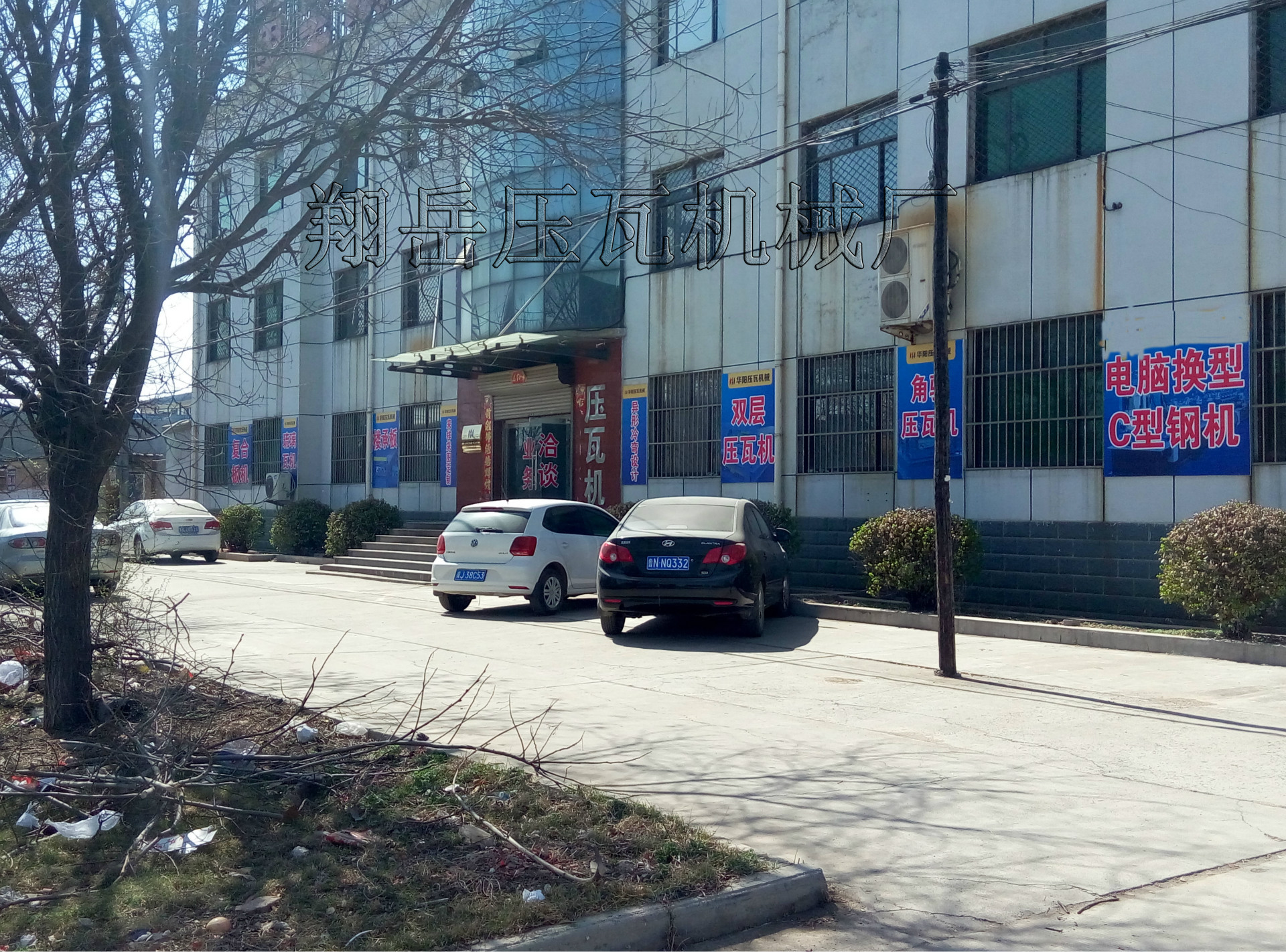

公司正门
车间图片

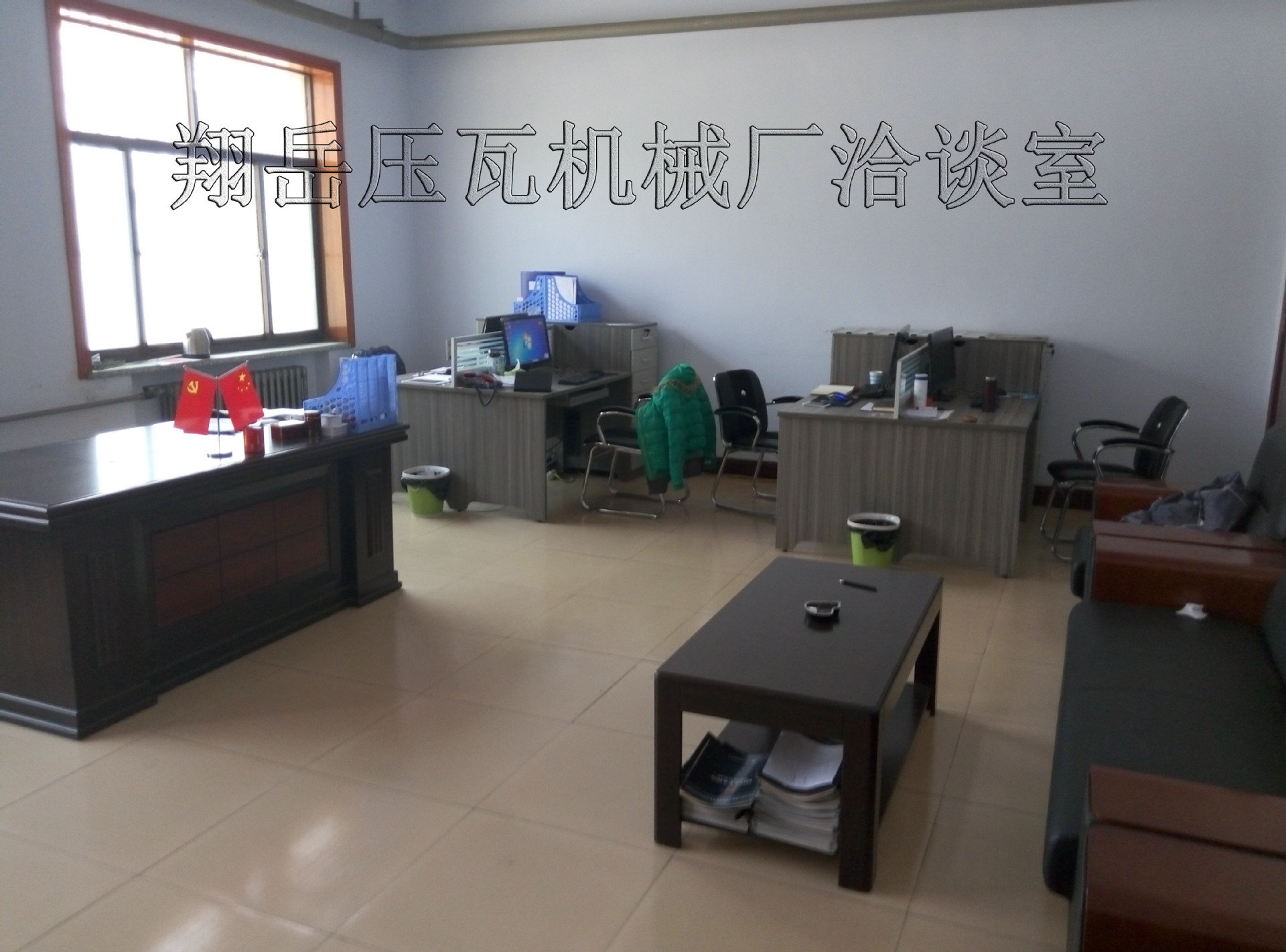

业务洽谈室

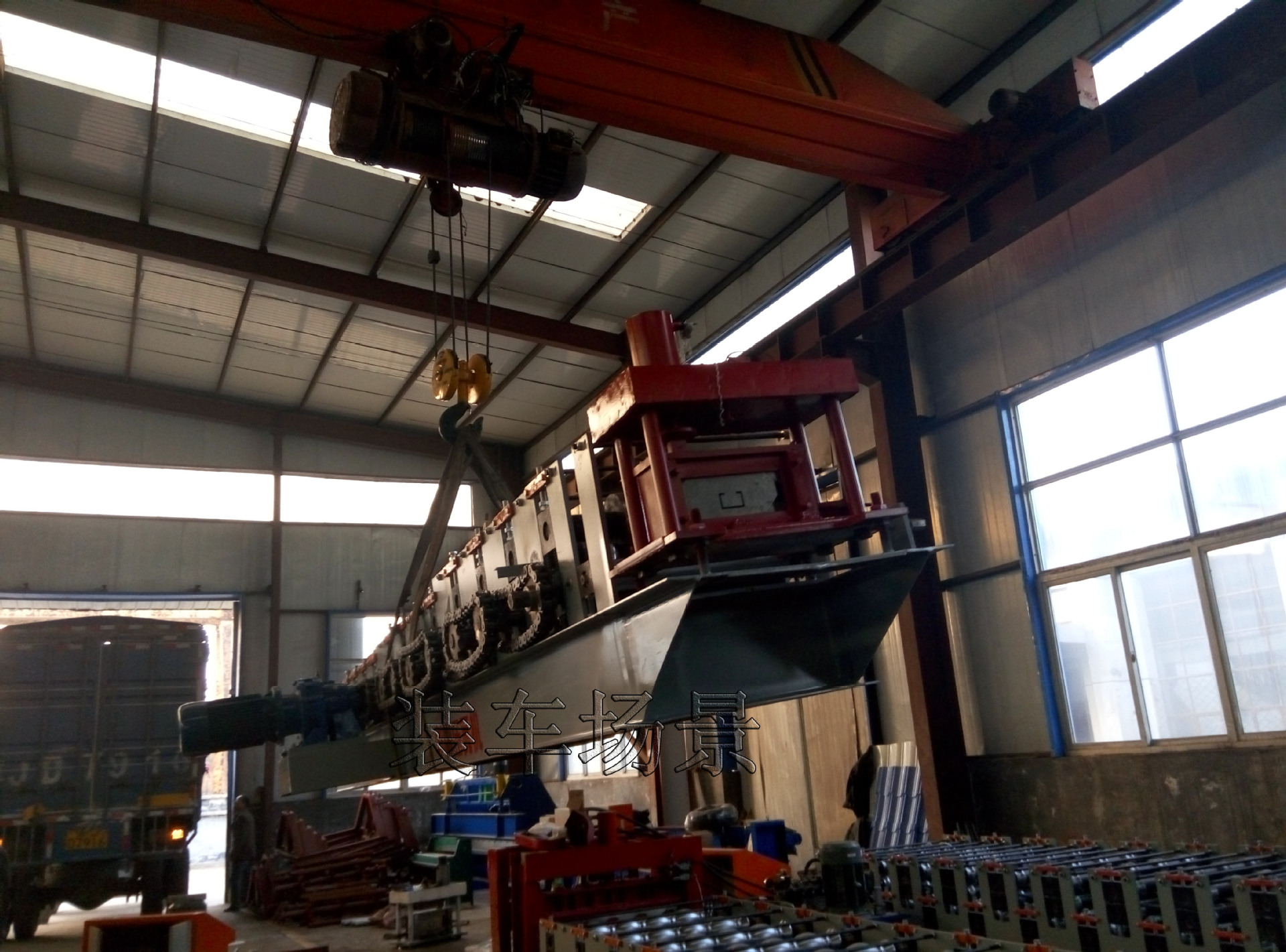

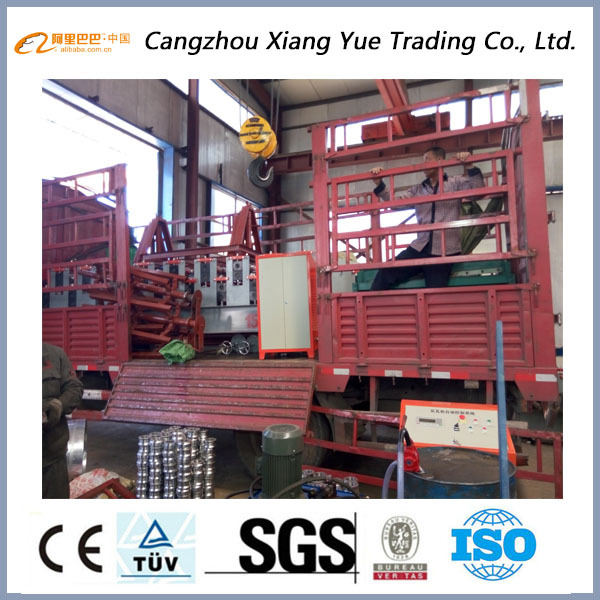

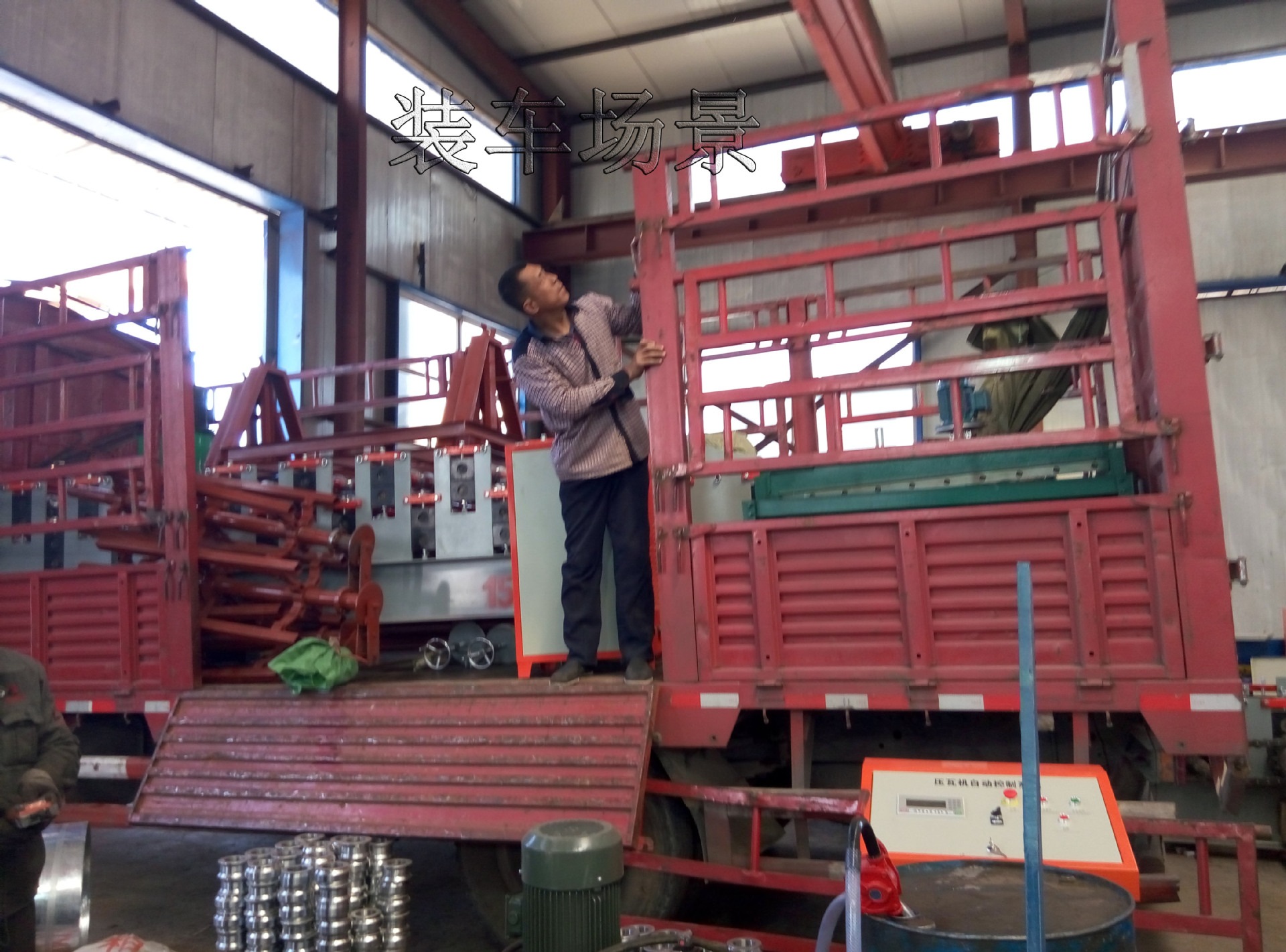

装车场景
与客户耐心的进行交流
尊敬的客户���
1、所售出的设备均保修一年，在保修期内如出现由产品制造质量引起的问题工厂包修；对由于其它原因造成的问题，工厂积极协助用户解决问题，以保证产品及时投运，把事故损失降低到最低程度。
2、终身服务：在任何时间，如有设备故障，我公司可派人前往，维修零配件和其他服务项目不高于市场价，以成本价提供。
我们秉承的服务精神是：产品有价，服务无价！
