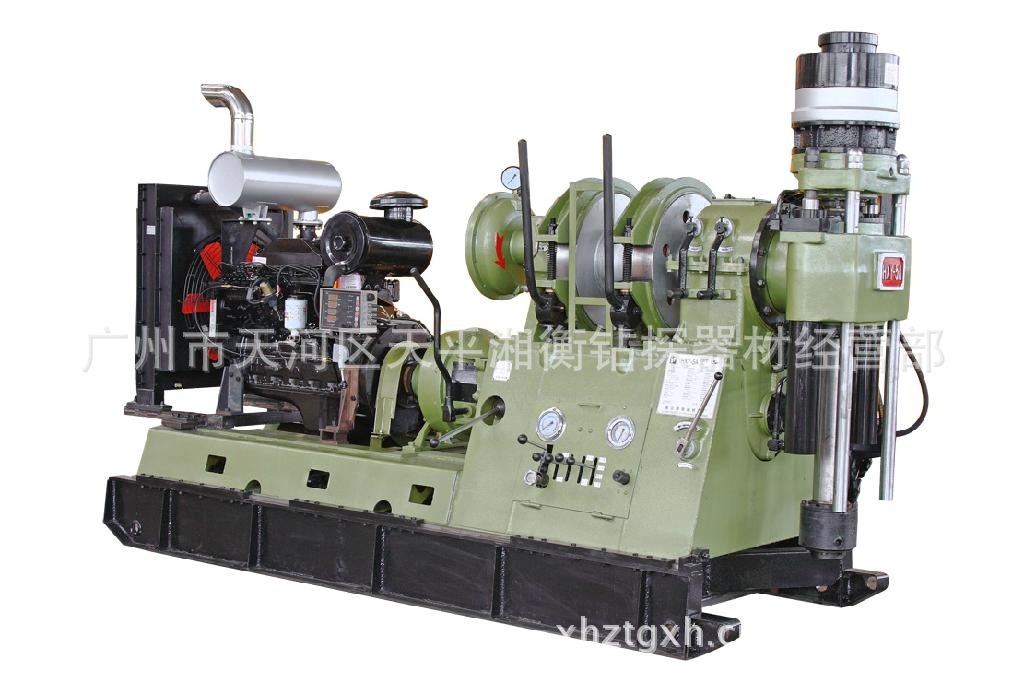

概述 HXY-5A是HXY-5型钻机的改进型产品，除保留HXY-5机型各优点之外，对回转器、变速箱、离合器和机架作了较大改进，增加了双导向杆，变速箱的速比重新进行了分配，立轴给进行程由原500mm增加到600mm，钻机前后移动行程由460mm增加到600mm。 HXY-5A型岩心钻机可用于斜、直孔钻进。具有结构简单紧凑、布局合理、重量适中、拆卸方便、转速范围宽等优点。钻机配有水刹车，卷扬能力大，提升制动低位操作方便。
HXY-5A型钻机的主要特点：
HXY-5A型钻机主要技术参数
1、钻进能力
岩心钻进
钻杆类别
钻杆规格
钻进深度
国产钻杆
内外平式钻杆
φ43×6钻杆
1800米
φ54×6钻杆
1300米
φ67×6钻杆
1100米
内加厚式钻杆
φ50×5.5钻杆
1500米
φ60×6钻杆
1200米
绳索取心钻杆
φ55.5×4.75钻杆
1600米
φ71×5钻杆
φ89×5钻杆
1000米
DCDMA （金刚石岩心钻机制造商协会）钻杆
BW钻杆
NW钻杆
HW钻杆
900米
BQ钻杆
NQ钻杆
HQ钻杆
2、钻孔角度
90～80°（360°）
3、动力机
（1）电动机
Y250M-4
55KW
1480rpm
（2）柴油机
YC6108G
64KW
1500rpm
4、回转器
型式： 双油缸液压给进机械回转式
立轴通孔直径
φ93毫米
立轴转速
动力机转速（转/分）
1500（用于岩心钻进）
立轴转速（转/分）
96；170；244；356；359；591；850；1246
立轴最大扭矩
5500牛·米
立轴行程
600毫米
立轴最大起重力
135千牛
立轴最大加压力
100千牛
5、卷扬机
型式： 行星齿轮传动
钢丝绳直径
φ18.5毫米（绳6×37）
卷筒钢丝绳容量
120米（φ18.5mm钢丝绳）
单绳最大提升力
60千牛
钢丝绳提升速度
当动力机转速为1500转/分时
0.6625；1.15；1.96；2.33.04；4；6.8；10.6（米/秒）
6、离合器
型式： 干式双片摩檫离合器（常闭式）
7、变速箱
型式： 滑移齿轮变速箱（4正1反）
8、液压系统
（1）系统压力
工作压力
8兆帕
最高压力
12兆帕
（2）油泵
型式： 单联齿轮油泵
排量
20ml/r
20兆帕
最大压力
25兆帕
9、水刹车
工作转速
700～800转/分
单绳平衡速度
3～8米/秒
单绳平衡负荷
45千牛
10、机架
型式： 滑撬式（带滑动底座）
钻机后退行程
外形尺寸（长×宽×高）
3700×1300×2175mm（配柴油机）
3500×1300×2175mm（配柴油机）
11、钻机重量（不包括动力机）
3600千克
12、可拆最大部件重量
450千克
