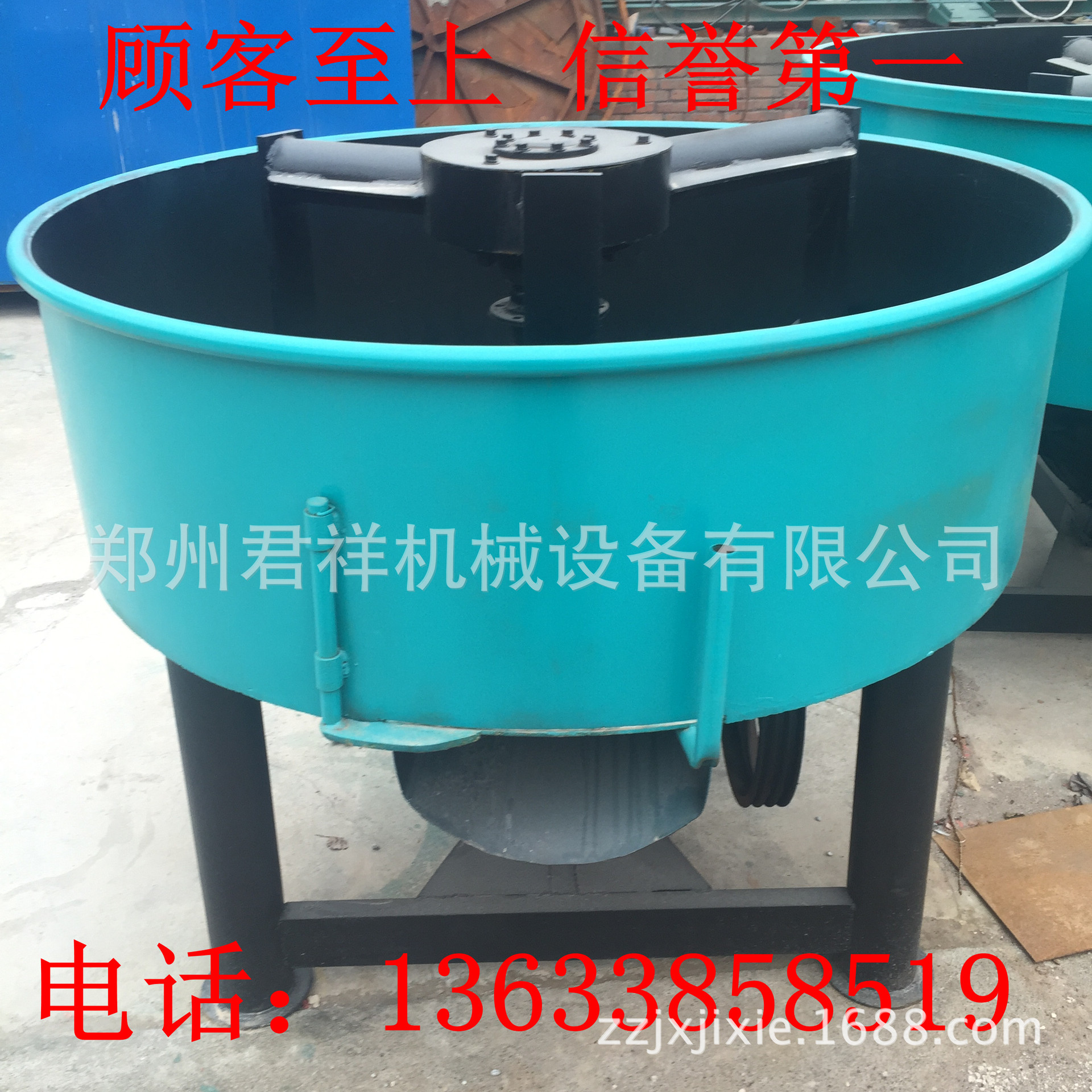

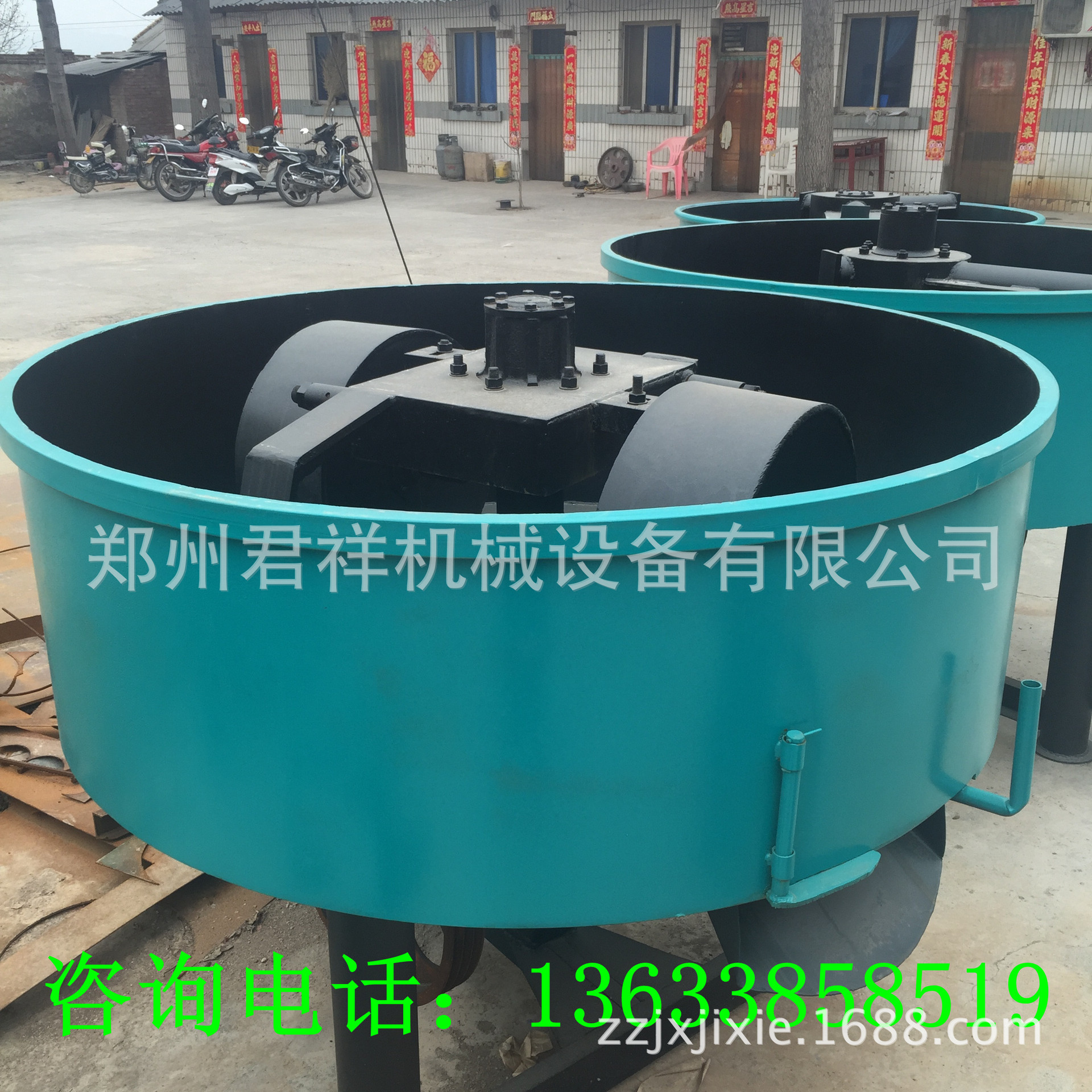

轮碾机又称为碾轮式混砂机,该混砂机利用碾轮与碾盘的相对运动,将置于两者间的物料受到碾压兼磨削的作用而粉碎物料,混砂机在粉碎物料的同时还将物料混合。碾盘底板、碾盘外圈均加防磨护板提高碾压、磨削物料效果和整机的使用寿命。碾轮在碾盘上的高度可以自动调节,当遇到难以碾碎的物料和过厚的料层时,碾轮自动升起以保安全。是生产免烧砖、灰砂砖、水泥砖、耐火砖、粉碎和混合粉煤灰、锅炉炉渣、尾矿渣及工业废渣作制砖原料的理想设备。
轮碾机适用于铸造车间混制型砂及芯砂,广泛应用于中小型铸造车间及化工、轻工、建筑材料等行业中混制粉粒状等物料,是一种理想的混制设备。本系列混砂机是由碾轮、碾轮转子、刮板等部分组成。主要用于型砂、制砖耐火材料原料、建材行业水泥砌块砖成型前的混合。
轮碾机是利用滚动的碾轮与碾盘之间所产生的压力和剪切力将物料碾碎的。从机构和工作原理上看,轮碾机是一种古老低效的粉磨机,但因为它具有碾揉和搅拌作用的工艺特点,控制产品细度非常方便,粉碎适应性强,构造简单,操作方便,所以至今仍在使用。

轮碾机按碾轮旋转方式分轮转式轮碾机和盘转式轮碾机。轮转式轮碾机碾盘固定而两个碾轮在碾盘上绕主轴公转,同时碾轮在物料摩擦力的作用下,绕各自水平轴作自转。这种轮碾机在工作时产生很大的离心力,振动较大。特别是当两个碾轮不平衡时更为严重,因此应用受到限制。盘转式轮碾机通过物料的摩擦作用,使碾轮绕自己水平轴只作自转而不作公转。这种类型工作平稳、动力消耗低、无冲击振动,故应用较广。

碾砂机是供铸造车间混制型砂及芯砂使用的,电动机由弹性贺柱销联轴器与减速器的输入轴联结,经过三级减速,由输出轴即中带动十字头做反时针回转。紧固在十字头上的曲臂、碾轮、内外刮砂板随同十字头一起回转,通过砂板的搅合,碾轮的碾压、搓揉,从而完成型砂及芯砂的混制过程。
————————————————————————————————————
主要技术参数: | S110 | S111(A/B) | S112 | s114C/D | S116 | S118 | S1120 | S1125 |
盘径mm | 1000 | φ1220 | 1440 | 1820 | 1600 | φ1800 | 2000 | 2500 |
加料量Kg | 110 | 150 | 200 | 500 | 450 | 650 | 900 | 1700 |
混合周期min | 3-8 | 3-5 | 3-5 | 3 | 2.5 | 3-5 | 2-5 | 2-5 |
生产率t/h | 1.5-2.5 | 1.5-3.0 | 4-5 | 10 | 10 | 13-15 | 20 | 40 |
主轴转速r/min | 41 | 41/27 | 24 | 34 | 40 | 36.1 | 35 | 30 |
总功率Kw | 4 | 4 | 7.5 | 15 | 20 | 22 | 39.2 | 77.2 |
备注 | 本公司系列产品专用减速机齿轮均经过热处理,传动性好,安全系数高。性能更优越,比市场上一般减速机更为优质 |
【温馨提示】公司有现货,欢迎前来考察试机洽谈。付定金即可发货,剩余货款提货付清。网站中标识的价格仅做参考,根据原料价格浮动,具体价格以来电咨询为准,欢迎新老客户来公司考察面谈。公司全体员工竭诚为您服务.
