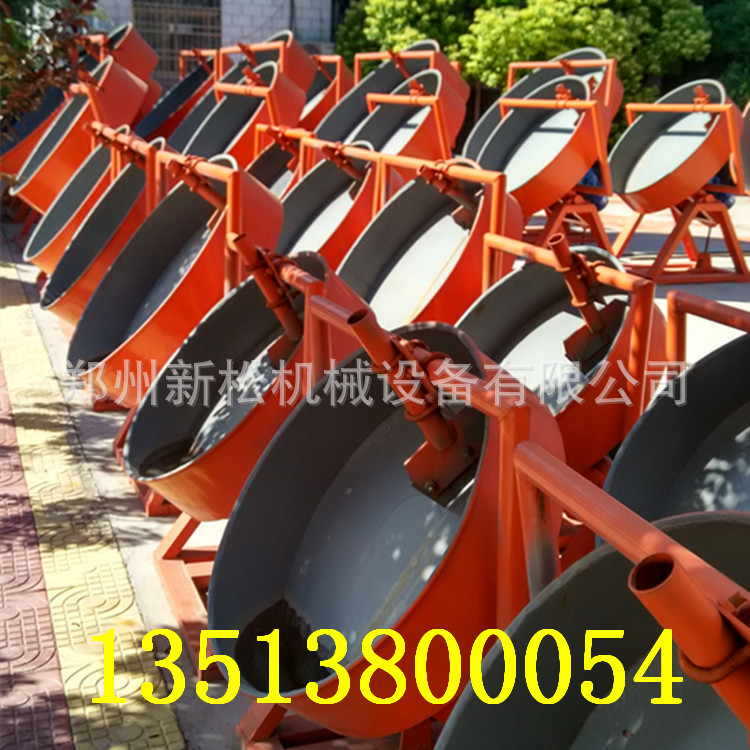

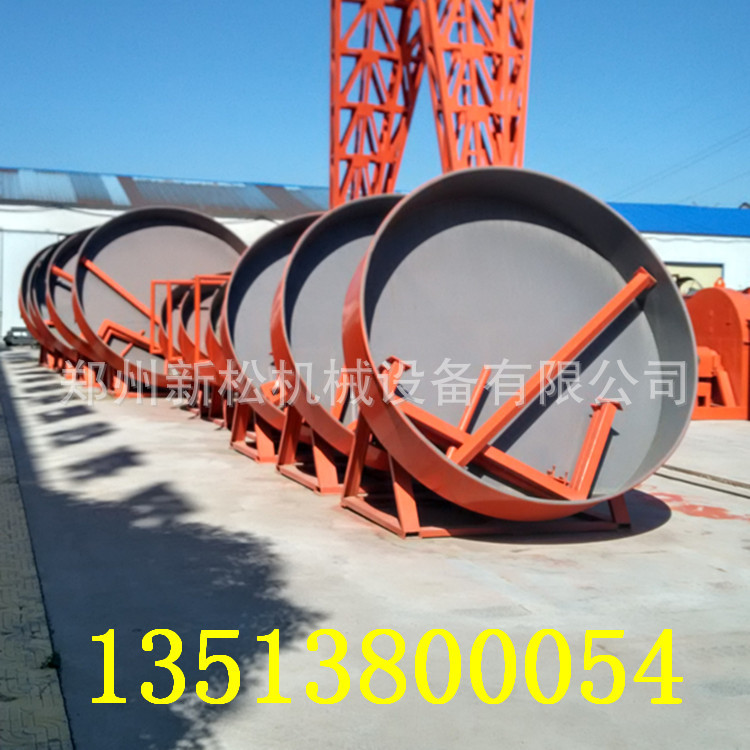

根据客户要求不同，物料不同，盘式造粒机大致可以分为三种：1、优质碳钢圆盘造粒机

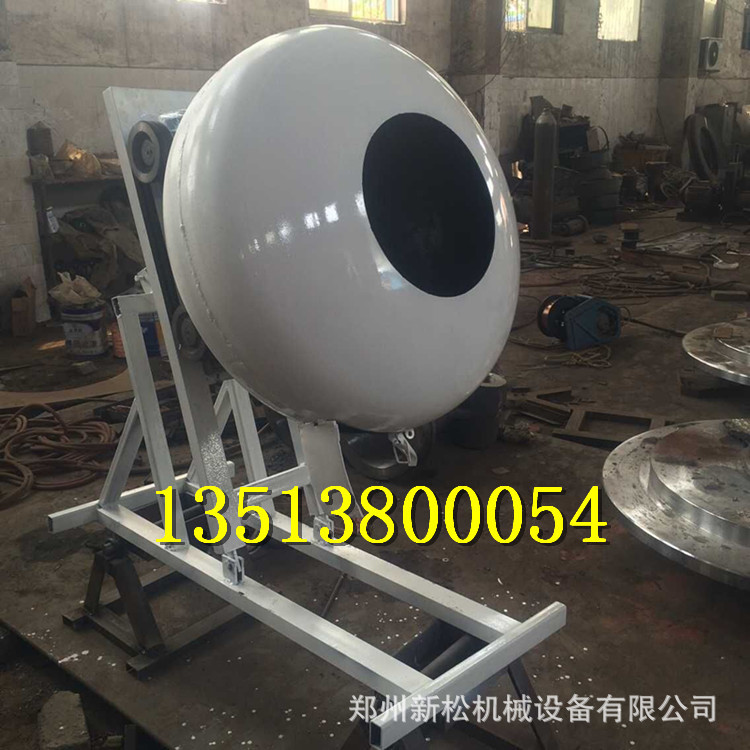

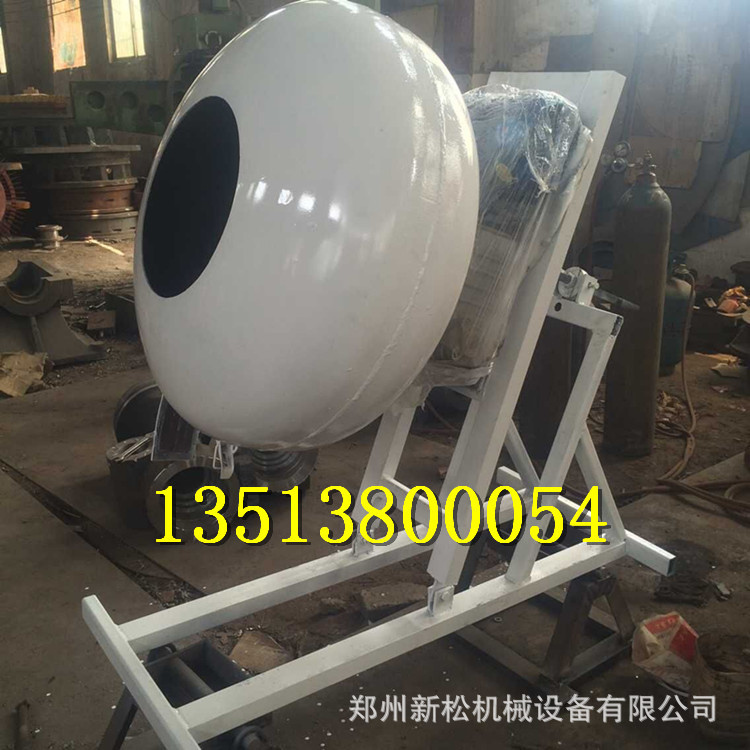

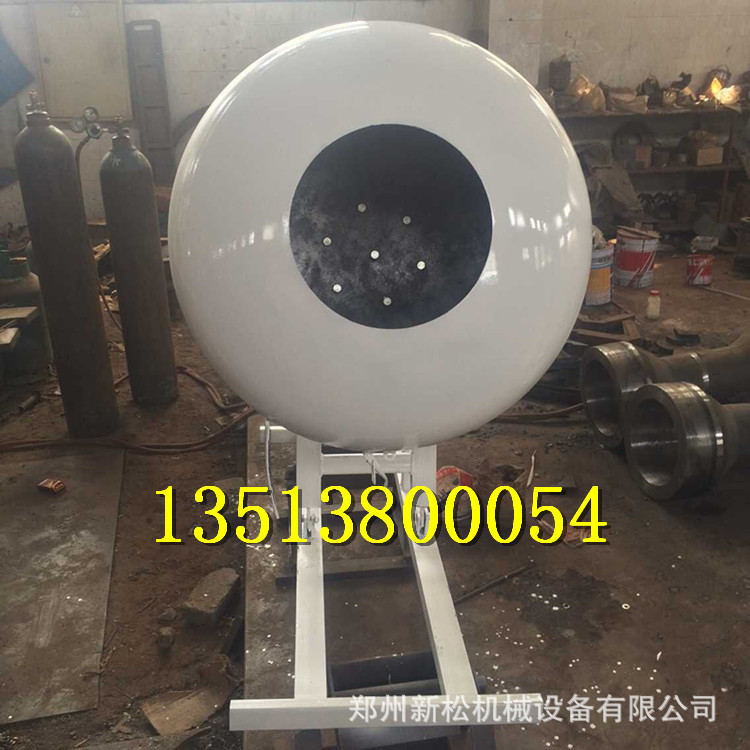

2、防腐蚀耐酸不锈钢圆盘造粒机 3、高硬度鼓式造粒机
24小时热线电话：13526533257 QQ客服：1289233361
技术指导：13513800054 联系人： 魏经理
一、用途：

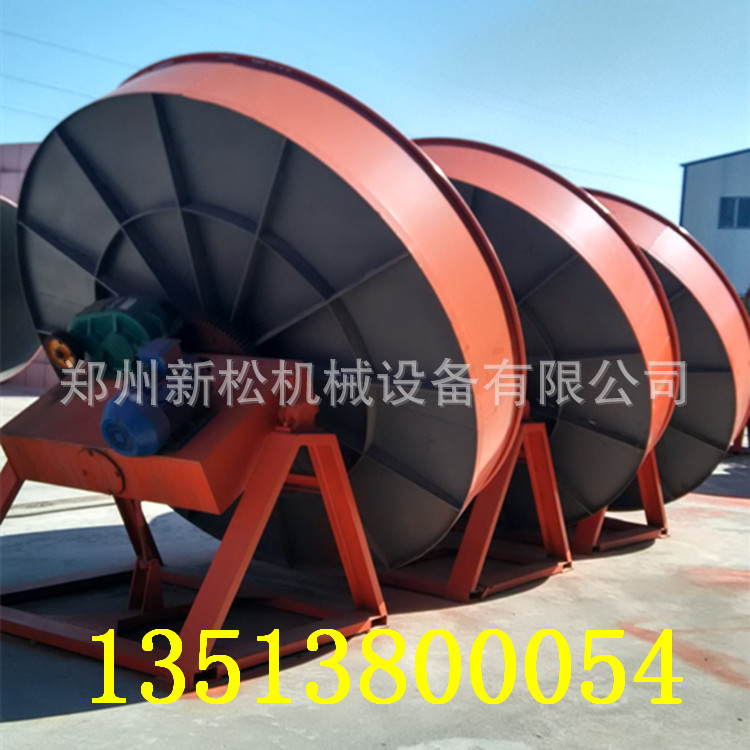

造粒盘盘角采用整体圆弧结构，成粒率可达93%以上。造粒盘设有三个出料口，便于间断生产作业，大大将低了劳动强度，提高了劳动效率，减速机与电动机采用柔性皮带传动，起动平稳，减缓冲击力，提高设备使用寿命。造粒盘盘底采用多条辐射钢板加强，坚固耐用，永不变形。加厚、加重、坚固的底座设计，不需地脚螺栓固定，运转平稳。造粒机主齿轮采用高频淬火，使用寿命增加1倍。本面有造粒均匀、成粒率高、运转平稳、设备坚固耐用、使用寿命长等特点，是广大用户选择的理想设备。
二、圆盘造粒机的特点：
1.圆盘造粒机结构新型新颖合理，重量减轻，高度降低。工艺布置灵活方便，适合老厂改造。
2.大盘倾角可调节。采用角度垫片，调整灵活方便。
3.采用独特的无动力组合刮刀一体化使辅助功率消耗降低。
4.大盘由盘体和盘节组成。降低主电机功率。盘节沿盘体可上下调节。盘节端部为边法兰，料球出盘时可保证料球不被拉伤、撕裂。
5.全新清淤设计，由无动力组合刮刀清边清底，清角刮刀清盘角，配合盘体独特处理技术，清淤、成球效果好，不会出现大泥团，料球直径90%在3-5mm
三、应用范围：
作为细粒物料的给料设备，圆盘造粒机适用于运送粉状、料状或小块状的各种非粘性物料，如有机肥、食品、制药、煤粉、水泥、熟料、石灰石、页岩、煤矸石、粘土等，可广泛应用于化肥厂、食品厂、制药厂选金厂、采煤厂、化工、基建及机械化的铸造车间等，作连续均匀、定量的给料和配料之设备。
四、工作原理:
主电动机驱动皮带轮和皮带通过减速机传动小齿轮小齿轮与固定在盘底的大齿轮相互齿合向项工作,大齿轮则通过特殊合理设计安装在固定于机架调节盘上的主轴上以支撑整个造粒盘的工作.本机于喷雾机配套使用物料进入造粒盘后经造粒盘的不断旋转和喷雾装置使物料均匀的粘和在一起造成圆球状颗粒,在该机造粒盘中上部设计了自动清料装置,防止物料粘壁.从而大大提高了本机的使用寿命,随着电动机的不断旋转物料的不断进入方能实现大批量生产已达到用户的需要.
五、主要技术参数：
型号 | 造粒直径 （mm) | 盘边高度 (mm) | 转速 (r/min) | 倾角 (°) | 电动功率 (Kw) | 生产能力 (h/t) |
ZL5 | 500 | 160 | 35 | 30°~60° | 0.55 | 0.2 |
ZL8 | 800 | 160 | 34 | 30°~60° | 0.75 | 0.3-0.6 |
ZL10 | 1000 | 200 | 32 | 30°~60° | 1.1 | 0.5-0.8 |
ZL12 | 1200 | 250 | 25 | 35°~60° | 1.5 | 0.8-0.1 |
ZL15 | 1500 | 300 | 20 | 40°~55° | 3 | 1-1.5 |
ZL18 | 1800 | 300 | 18 | 40°~55° | 4 | 1-2 |
ZL20 | 2000 | 350 | 16 | 40°~55° | 4 | 1.2~2 |
ZL22 | 2200 | 350 | 15 | 40°~55° | 5.5 | 1.5~2 |
ZL25 | 2500 | 450 | 13.5 | 35°—50° | 7.5 | 1.5—2.5 |
ZL28 | 2800 | 450 | 13 | 35°—50° | 7.5 | 3—4 |
ZL30 | 3000 | 450 | 12.5 | 35°—50° | 11 | 4—6 |
