一、用途：
本系列井式电阻炉系周期式作业电阻炉，其额定功率为75千瓦，最高工作温度为650℃，供一般金属或铝合金零件、铸件等回火用。
二、技术参数：
1、最高工作温度：650℃
2、额定功率：75KW
3、空炉损耗功率≤：25KW
4、额定电压：380V，三相，50Hz
5、控温区数��2区 “Y Y”接法
6、控温方式：固态继电器，配套日本导电仪表 带PID调功，大华记录仪。
7、外壳温度：≤30℃+室温
8、炉温均匀性：±5℃
9、配循环风机1台：2.2kw
10、炉膛尺寸：Φ800×1200（mm）
12、重量：4T
三、结构简介

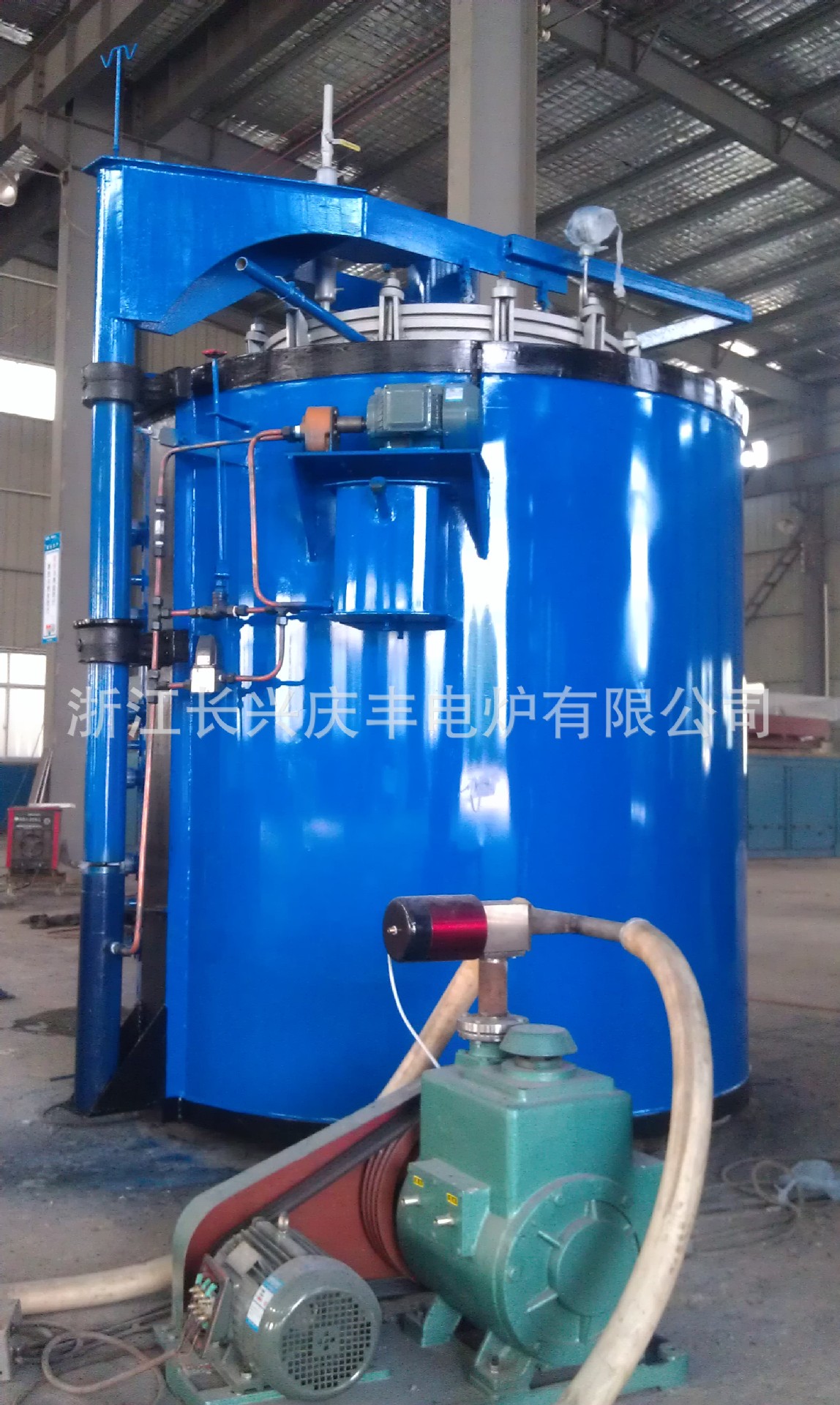

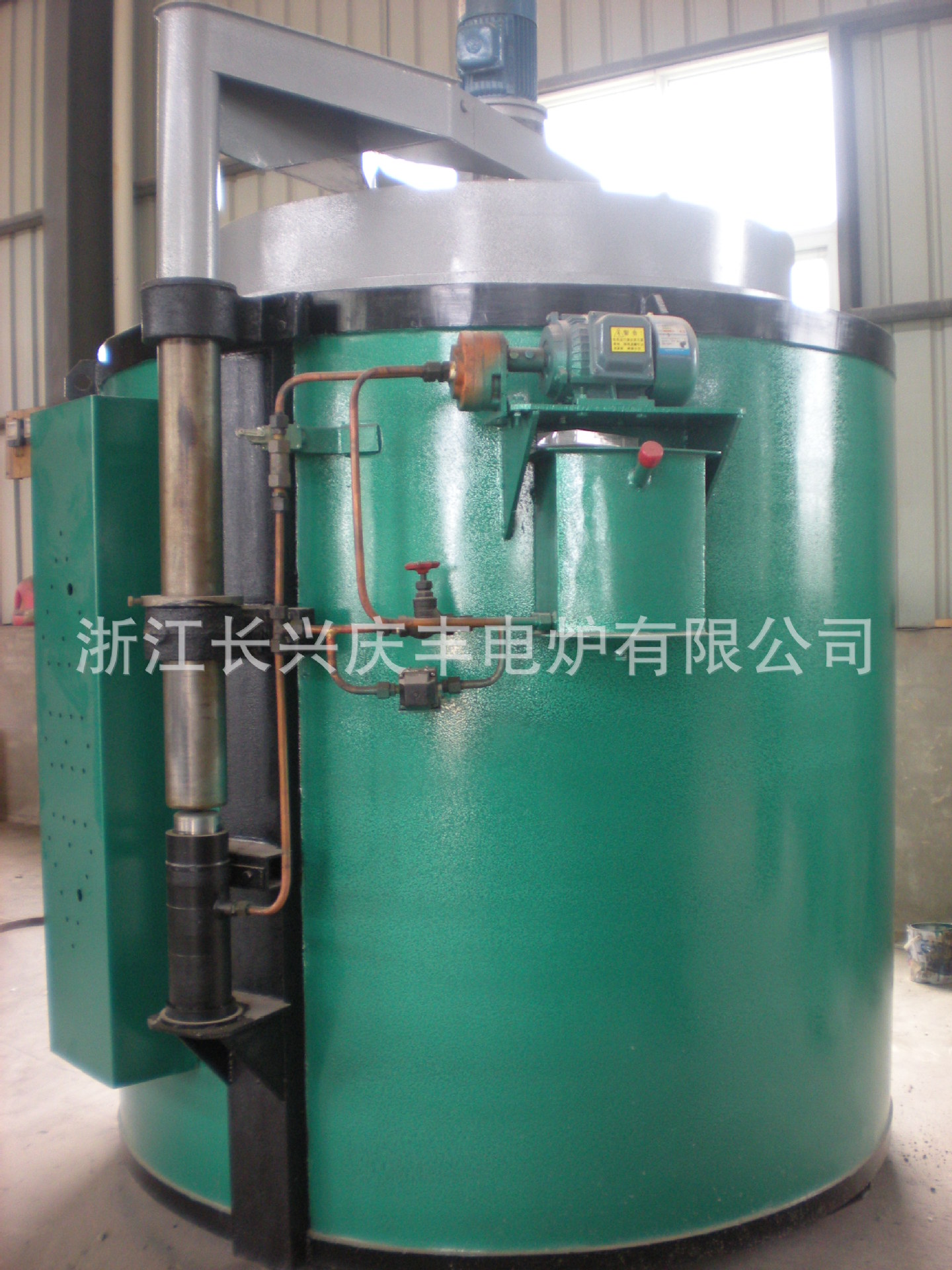

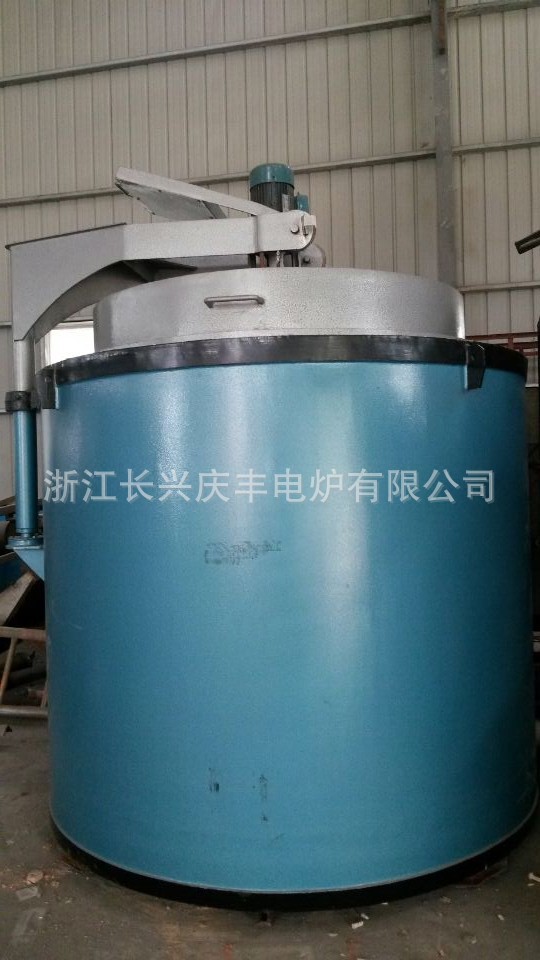

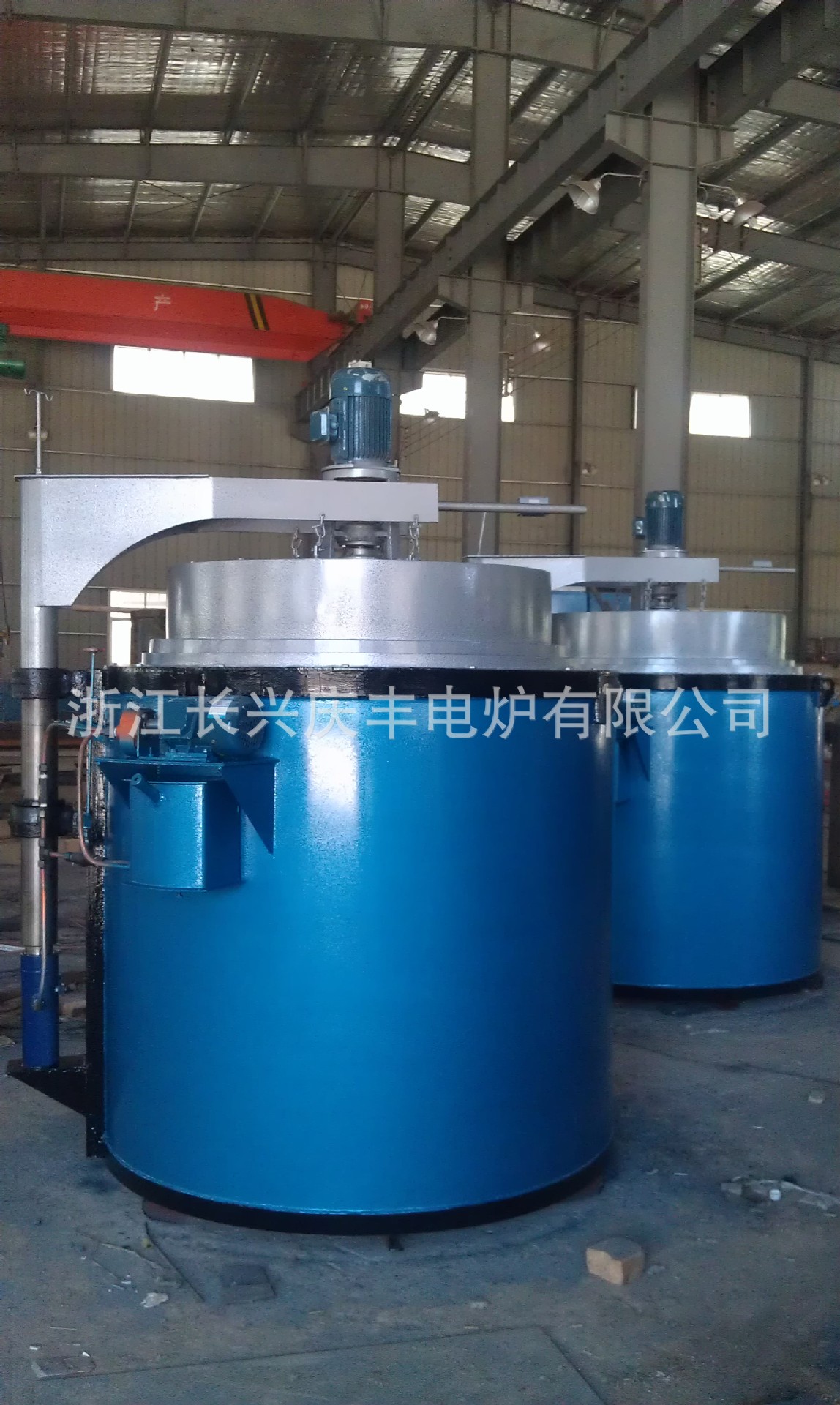

RJ2系列井式回火炉阻炉是一个用角钢及钢板焊接而成的圆柱形外壳，外壳内采用各种耐火材料砌筑成井式的炉膛，加热元件安放在炉膛的搁砖上，耐火砖与外壳之间的间填满了绝热材料，加热的工作装入装料筐然后通过车间的起重设备送入或取出，炉盖上有一鼓风装置，使炉内热空气在炉内上下循环以保证工件均匀加热，炉盖的升降采用手动，操作方便，简单实用。
四、具体材料选项及制造技术
1、炉壳：采用角钢、槽钢、铁板焊接而成，经防锈处理后涂刷防锈漆。
2、炉衬：用06超轻质定型砖砌，炉保温层采用纤维棉与保温粉组成的混合型隔热层，具有保温性能好，节能等优点，炉膛口砖采用定型砖在工件轻微碰撞下也无影响。
3、炉料回风筒：采用6mm不锈钢制作，并焊有加强筋，在650℃下长期使用无氧化，腐料等现象，较耐用。
4、炉盖：内层采用不锈钢制作，外层采用A3铁板焊接。
5、风机总成：采用风冷型风机。由电动机、机架、轴、风叶组成，运转顺畅，无噪声。

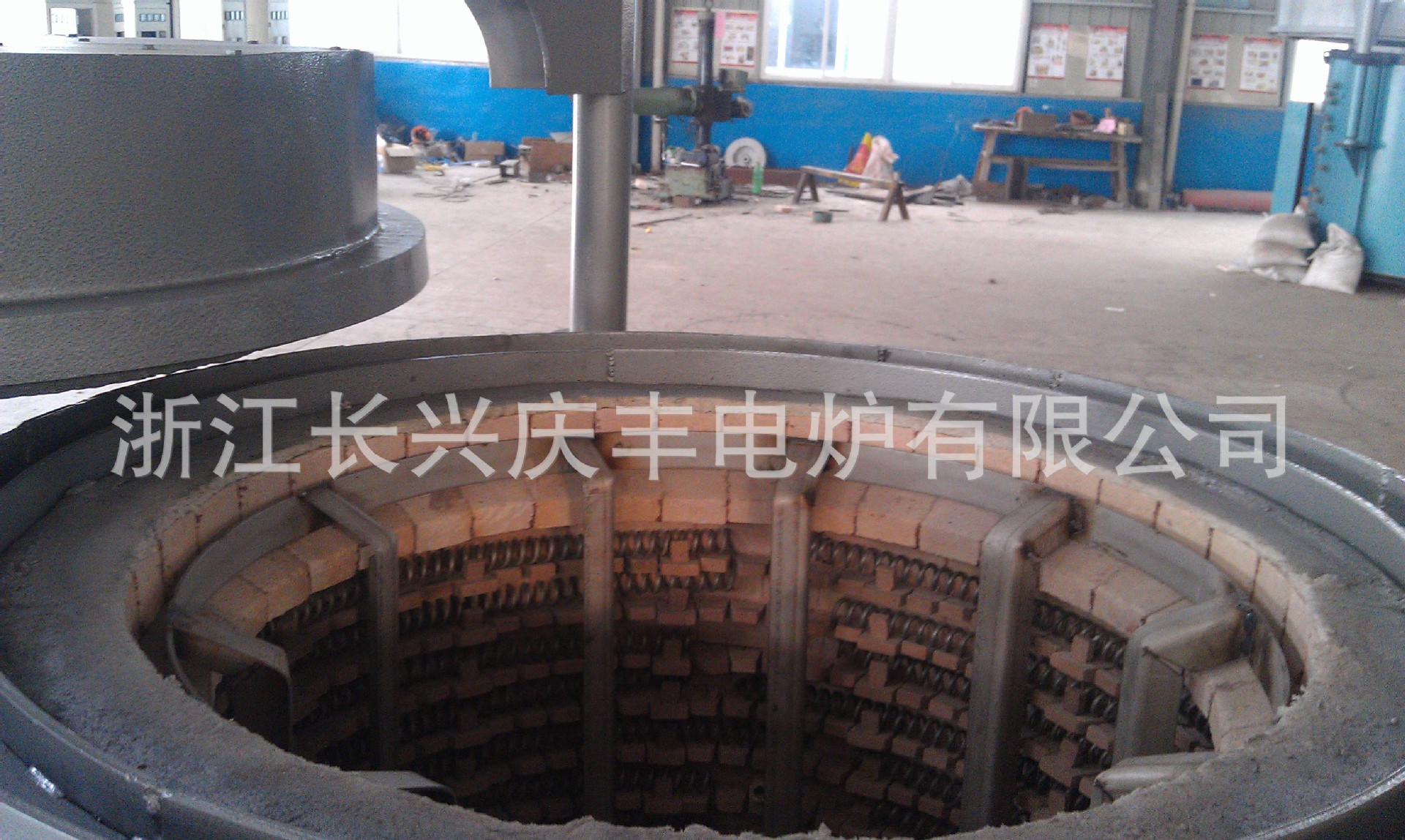

6、电热元件：采用北京首钢产铁铬铝，（0Gr25A15）材质，绕制
成螺旋状搁于炉膛内侧，耐温在800℃以下。
7、电器：因回火炉工作温度低，在断电后易冲温，因此配置固态
继电器和日本导电控温仪表，仪表控温精度在±1℃,炉内温度±5℃之内,足于保证工件的工艺要求,另配置一台中圆图记录仪表,记录作流程并且具有超温报警功能,实行PID调节。
8、炉盖升降：炉盖的升降采用液压升降，操作方便，无后顾之忧。
