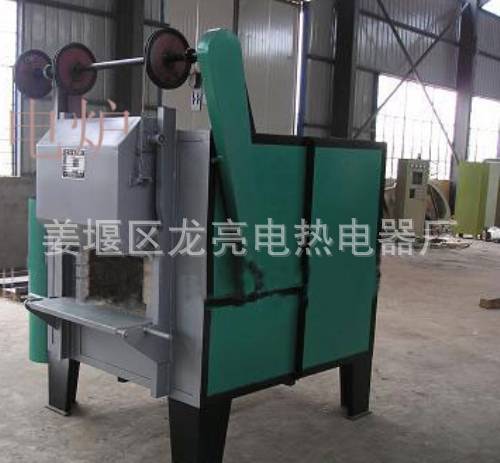

1一炉门;2一电热元件;3一炉壳;4一控制箱;5-炉衬
主要由炉体和控制箱两大部分组成。箱式电阻炉一般工作在自然气氛条件下，多为内加热工作方式，采用耐火材料和保温材料做炉衬。用于对工件进行正火、退火、淬火等热处理及其他加热用途。按照加热温度的不同一般分为三种类型，温度高于1000℃称为高温箱式电阻炉，温度在600一1000℃之间称为中温箱式电阻炉，温度低于600℃称为低温箱式电阻炉，以满足不同热处理温度的需要。
使用步骤
1、 通电前，先检查接线有否符合，控制器上等接线螺丝有否松落现象。
2、 称好试样放与炉内，并关闭炉门，打开电炉开关；
3 、将控制器上的开关拔至“设定”位置，设定试验温度；
4 、设定完成后开关拔回至“测量”位置，电炉开始升温工作，此时仪表由绿指示灯显示；
5 、工作时间到后关掉电炉开关，待冷却后取出样品。
