电动汽车专用PTC加热器产品推介书

公司简介

台州市飞奥电器有限公司坐落于浙江省台州市，紧靠黄岩机场，连接甬台温高速公路，位于东海之滨，交通十分便利。公司成立于2007年，是一家专业生产PTC电加热器的厂家，公司通过了ISO9001:2000质量管理体系认证，产品质量优异，使用安全可靠。经过几年的发展，与客户建立了良好的业务关系，是国内外一些知名空调品牌的指定供货商，如LG，三星，约克。汽车空调如万象，海马，宏业等公司。

2011年初，我司成功研发动力电池PTC冬季增程器，可提高电动汽车在冬季的续航能力（可达到夏季续航能力的95%），并有助于延长电池的使用寿命。2012年，我司完成电动汽车专用PTC水暖加热器的研发工作。现已与海马汽车、众泰汽车、新乡市新能电动汽车、万向集团等生产厂家建立了长期合作关系。

推介产品名称

1.电动汽车PTC水加热器-------------------------------------------------------第一页

2.电动汽车PTC空气加热器（电暖风系统专用）-------------------------第四页

3.动力电池PTC冬季增程器----------------------------------------------------第六页

第一部分      电动汽车PTC水暖加热器

一、产品概念

保证车内的制暖性能是电动汽车（EV）设计的重要课题之一。传统燃料机车能够利用发动机产生的热量满足车内制暖功能，然而电动汽车没有发动机，需要重新构筑热源。陶瓷PTC是理想的加热器发热元件，正常工作的使用寿命可达10万个小时。

本公司所研制的电动汽车PTC水暖加热器，以电为能源，以PTC加热元件为加热芯，通过加热防冻液，利用蒸发器向车内提供暖风，暖风柔和舒适，温度稳定适中，使用安全，节能高效。

二、产品构成及加热原理

我司的水暖加热器是由PTC加热元件、铝合金导热体、防冻液流路、智能恒温控制系统、绝缘材料、ABS塑料外壳等构成。

如下图所示，启动开关后，冰冷的防冻液进入加热器中，受热温度上升，随后流入蒸发器，在蒸发器中，冷风将防冻液的热量带走，变为暖风，防冻液温度下降。受电动水泵的抽动，防冻液在车体内形成内部循环。

因为我们特殊的结构设计，内部循环中的防冻液，流量大，流速快，这有利于将加热器的进水温度和出水温度的温差减小，蒸发器位置的风温上升的幅度也较小，这样就避免了开启暖空调后，吹出的暖风忽冷忽热的现象，车内温度上升的更加舒缓均匀。此外，这套加热系统秉承了燃油汽车的加热系统，大大降低了汽车厂家在生产电动汽车时的改装成本。

三、技术优势

1.软启动电路设计

我司水暖加热器采用软启动电路设计，使PTC加热器开启时，无冲击电流。而是通过先开启负载的一小部分功率工作，然后慢慢增大百分比，让功率慢慢加大，电源缓慢接上负载。在3~4分钟之内，将防冻液加热到85~90℃.这种技术可以避免冲击电流对电池造成的负担和损坏，有助于延长电池使用寿命。

2.智能恒温控制系统

首先，电动汽车的电压随着运行中的电量损耗而下降（通常由400V下降到250V），我司水暖加热器在250V~600V电压范围之内均可正常使用。 PTC自身耐电压范围广，可以承受高电压的特点，结合我们的智能控制系统，保证电动汽车在运行全程中稳定供暖。但其他加热器如不锈钢材料等，发热效果会随着电压下降而明显衰减，发热效果不稳定。

其次，智能恒温控制系统可以根据水温高低自动调节加热器的发热功率。如当防冻液在内部循环中，温度较高时（80℃左右），系统会自动降低发热功率至额定功率的40%，有效节省用电量。

3.水电分离技术，省电更安全。

我司水暖加热器采用电路水路平行分层的三明治结构，上下两层防冻液流路夹持PTC发热层，与其平行分布，既最大程度的利用加热器的热能，将热损耗降至最低，节省用电，又进一步提升了用户的安全环境。

4.线路自检报警系统

当电动水泵出现故障，不转动时，系统自动报警，加热停止。当加热器出现开路或短路等故障时，报警状态通过发送显示代码给主机显示。而且我们还对PTC加热管实行分段保险控制，当其中一根加���管出现故障时，该发热体将被单独断开，其他发热体可正常工作。

5.循环平面加热技术

我们采用扁平化箱体设计，使防冻液受热更平面均匀，发热体表面的热负荷得以有效降低，发热效率显著提高，热转换率提升至99%，几乎不存在能量损失，相比于其他品牌加热器可节电30%，

四、产品数据

五、应用案例

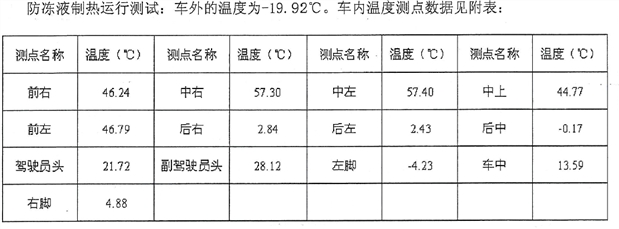

参见浙江盾安实验中心出示的测试报告（以下为实验数据部分截图实验车型为众泰5008）。

第二部分      电动汽车PTC空气加热器

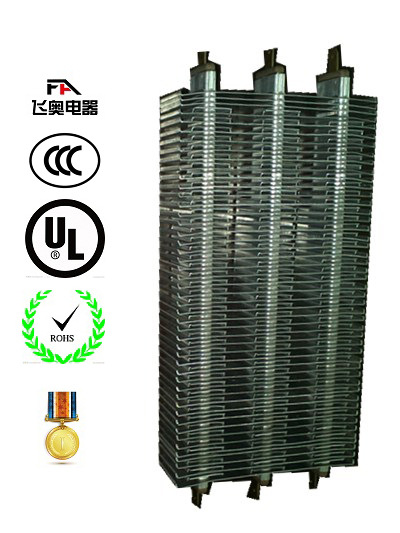

一、产品图片

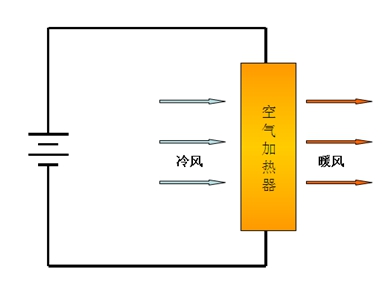

PTC空气加热器使用起来非常简单，电路接通后，冷风通过加热器变成暖风。用户在定制产品时，需考虑到风道、功率、电压、尺寸和安放位置等问题。

二、产品优势

1.省电效果显著

我们的产品可根据环境温度变化来调节自身热功率输出，发热效率高达99%，基本无损耗。对比电热丝可节电30-50%

2.安全可靠

在任何使用情况下均不会出现表面发红、明火等现象，没有烫伤、火灾安全隐患。安全性高。

3.使用寿命长

加热器连续工作1000小时，功率衰减<10%,无明显的输出功率下降现象。

4.自动恒定温度

升温迅速、遇风机故障也能自控温度。

5.电压使用范围宽

例如额定电压为320V,但实际工作电压在250-400V变化时，基本不会影响我们产品的发热效果。在12V-600V之间可根据客户需要设计，且产品具有过流、超温等电路保护。

三、与传统加热器对比

    在传统加热器中，以电热丝最具代表性，电热丝是最早出现的一种电热元件，它以电热为基本工作原理来实现能量转化的。至今依然在各个领域，特别是工业生产及实验室被广泛使用。 电热丝在近年来多采用铁铬铝合金和镍铬合金，铁铬铝合金的最高温度已经达到了1400℃。它的优点是加热温度和耐热温度高，技术成熟、易于制造且方便配套应用于各种电热设备。

1.更可靠

电热丝在近年来多采用铁铬铝合金和镍铬合金，铁铬铝合金的最高温度可达到了1400℃，所以，电热丝在使用中十分依赖温控系统，来防止过热导致融化风道的风险。

而陶瓷PTC发热温度受限于居里温度的设置，因此更适合应用于350℃以下、小功率的低温加热领域。我们可以根据客户要求，选用居里温度点更低的PTC片(40℃~300℃)。

2.更健康

电热丝在发热过程中伴随着发光过程，这会造成一定的光耗、氧耗，并排放废气，镍铬合金中含有铍，铍有致癌性。而镍对人体也有有致命性和致癌性，如烤瓷牙（含镍）对人体有肾危害等。

而我们的PTC产品，发热不发光，无明火，无光耗氧耗，无废气产生，对人体无害。

3.更省电

电热丝的电热转换率较低（约60%-70%），而“PTC电热转换效率相对较高，一般可达95％以上，几乎不存在能量损失，所以热效率大大提高”(引自中国电子报) ，因此我们的加热器比普通的加热器省电30-50%

4.寿命更长

电热丝一般会经过表面氧化处理，由于氧化的不均匀，会使局部变细，从而使得该处电阻升高，温度也跟着升高，氧化加快，电阻再升高，电热丝很快就断了。寿命也就结束了。据统计，在额定电压、功率下工作72小时之内就终止寿命。

而我们的加热器可一直连续工作，PTC使用寿命可达到10万小时。

5.受外部环境影响小

电热丝对环境的要求高，在安装前，需清除铁素体、结碳，以防止短路。安装及运输过程中，元件如果收到损伤，会降低其使用寿命。电热丝发热时会发光，从电动汽车空调风道进入加热器位置的粉尘，会引发明火、有燃烧危险。

而我们的陶瓷PTC加热器本身有良好的绝缘、隔热和防水处理，受外部环境的要求很小，广泛应用在空调、热水器、取暖器等家用电器领域。

※PTC电加热器的规格及功率等条件均可根据用户的要求而设计生产
