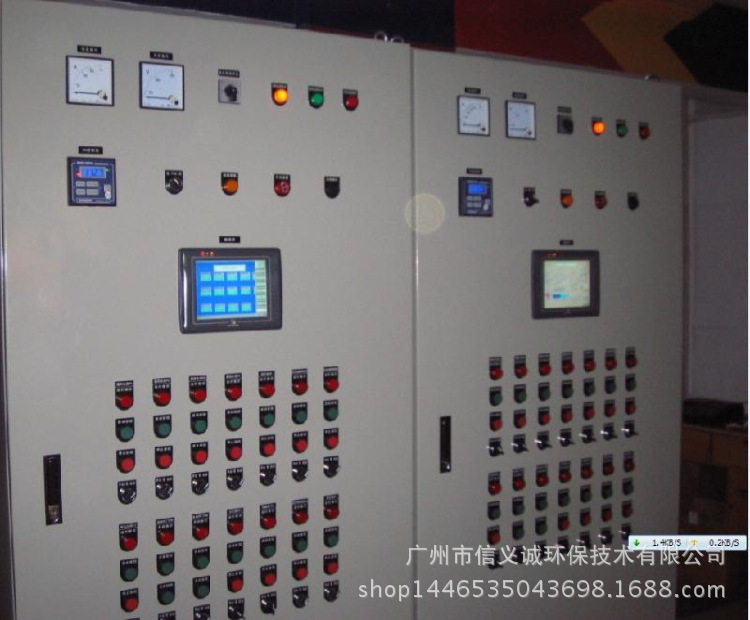

信义诚全自动水处理PLC控制器XYC-001用于水处理电控系统
彭工135 7015 3319
PLC控制系统的编程方法，用来简化系统的逻辑关系，提高PLC程序的易读性。
1、PLC控制器主要控制回路
水处理设备的高压泵进口装有低压保护开关，出口装有高压保护开关。高压泵与水箱低液位连锁。当高压泵进口低压开关动作时，系统会自动发出信号停止高压泵的运行，保护高压泵不在缺水情况下工作。当因其它的原因误操作，使高压泵的出口压力超过某设定值时，高压泵出口高压保护会自动切断高压泵供电，保护系统不在超高压下运行。
2、水处理设备的启停保护。当反渗透投入运行时，为了防止高压
泵突然起动升压，采用出口电动慢开门缓慢提升压力，使膜元件逐渐升压至一定的压力。当反渗透停止使用时，延迟关闭进水电动阀，启动反渗透冲洗泵，打开冲洗自动阀、浓水端自动排放阀和产水自动阀，自动冲洗5 10rain左右，以避免浓水中的高浓度盐类在RO膜表面沉积结垢而影响膜的性能。
3、PLC控制器主要控制对象及控制步序
反渗透控制模式是一种基于时序的状态转换模式，具体转换顺序见表中的状态列，共有lO个状态，状态转换是不可跳跃的，上位机监控程序画面中有系统启动和系统停止两个按钮，触发启动按钮后，状态转换开始，绝大多数转换是定时发生的，只有在运行(二)状态下，转换才由按下停止按钮来触发。
4、PLC控制器程序的动作输出
状态时序形成以后对于确定设备的输出动作是非常有帮助的，它可以使编程简单化。例如，要确定进水阀的输出就可以先看控制步序表的进水阀列，表明进水阀是在三个时间段里面是开的，其余是关的，并且后两个时间段是连续的。那么，这三个时间段，用自然语言可以表示为：系统运行后，开机低压冲洗未结束时或者预启动结束而运行
