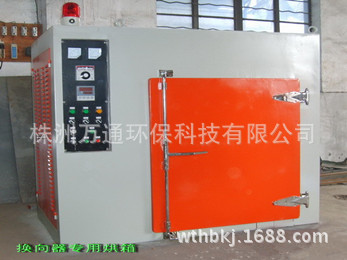

一、产品介绍
1．本产品是一种高功能，高信赖度的烤箱，在保温、强度、材质、结构、风路循环等性能上皆设计优良，且外型美观，操作容易。
2．我公司烤箱被广泛应用于烘烤加工热处理等作业上，如各类烤漆、喷粉、五金、塑胶、丝印、电镀、珠宝等烘烤脱水，如：电容、电源、线路板，中、低温老化测试等等，高温有各类适合五金热处理、回火、定型等产品。
3．本公司烘箱经过严格精确设计，其热风循环根据产品不同而选择运风方式，运风方式有：水平运风、上下运风、左右运风、上下带左右运风；风源由循环送风马达运转带动风轮产生，由电热器将热风送出经风道至烤箱内部。使用后的热空气重新吸入风道成为风源再度加热循环应用，如此可有良好的温度均衡性。在生产过程中，开门、关门等动作引起热量外泄，可借此送风循环系统迅速恢复到操作所需状态温度值。
二、警告
1．有操作设定条件之特殊安全性防爆烤箱外，绝不可将爆裂物，加压容器或可燃物质置于烤箱内，否则可能会导致爆炸而造成严重的工业灾害。
2．燃物包括：易燃物、氧化物、发火物及易燃气体。烤箱在高温下操作时，应认真、小心检查烤箱门是否紧闭，以防热风吹出伤及操作人员。
3．加工粉末类或易产生粉末、粉尘的物质时，加工物必须置于不致引起四下飞散的网盘内，以防可燃性高粉尘热风循环系统进入加热器内发生起危险。
4．加工此类物质在订购时请通知敝公司作特殊设计处理。、
5．特殊安全型防爆烤箱必须置于独立操作的安全隔间内。
6．排风管应保持通畅无阻，若加装滤网请定期清洁。
7．升温时请将风门打开，以免气爆产生。
8．必须接好接地线，依照电工法规每三条接地法实施即（100Ω以下）。
9．维修时严禁带电操作，必须切断总电源，方可检修。
三、安装要求
1．安置地点：
1）地面须平稳；
2）通风须良好，落尘量较少；
3）请勿安置在潮湿地方；
4）请勿曝露在易燃或腐蚀性气体下（特殊烤箱除外）；
5）环境温度勿过高，最好在0℃—40℃之间。
2．安置间隔：
2）烘箱机身前后距墙应有一公尺左右，以利机台正常操作运行；
3）烘箱机身与机身应隔一公尺，以利空气流通；
4）特殊安全型防爆烤箱必须置于独立操作的安全隔间内。
3．电源安装：
1）请依电器铭板上所定的规格来给烘箱供应电源；
2） 烘箱电压变动率必须控制在额定值±10V；
3）避免电击意外发生，烘箱机身绝对须装接地线，依电工法规第三条接地法实施即可（100Ω以下）
4）不可将烘箱接地线接至瓦斯管或水管上；
5）不可将装有漏电断路器烤箱与此装置烤箱共接用零线，否则引发漏电开关跳闸，烘箱不能正常工作。
四．烘箱操作流程
请按烘箱说明书中“三安装要求”及厂牌上电源相数安装好电源，在确认电源安装无误的状况下，可按以下方式开机：
1．打开烘箱电源总开关；
2．打开烘箱控制箱门盖，确认箱内断相保护器绿灯亮，（红灯亮时开不了机，若红灯亮时可随意调换三相电源之中的两相，220VAC可不必此功能）；
3．按“ON—OFF”中的“ON”开机，此时控温表及电源灯都显示，烘箱风机开始工作；
4．设定烘箱控温表温度及计时器时间设定（烘箱控温表，温度设定按烘箱附加控温表说明书操作，设定温度，计时器，即按计时器上按扭设定，即烘烤时间）；
5．设定烘箱超温控制器，温度范围为高于主温控10～20度之间，例如主温控设定为120度，那超温应该设定为130～140之间；
6．打开加热开关，烘箱开始加热；
7．烘箱内温度到达设定温度时，计时器开始计时，（烘箱计时分两种，A自动计时：烘箱内温度达到设定温度后，开始计时；B手动计时：烘箱开机后，打开计时开关即开始计时）；
8．烘箱计时时间到，即自动切断加热电源，且风机继续工作，温度表照常显示；
9．对象冷却到一定温度后，即可取出物品，按“ON—OFF”中的“OFF”关机；
重新操作可按以上流程重复，若连续烘烤对象可直接按“ON—OFF”即可。
注：烘箱若有附加超温表，必须设定烘箱超温表温度高于主控表设定温度5℃。
五．常见故障与检修
故障现象
原因分析
排除方法
烘箱上电后无法开机
1.电源不符合铭牌上之要求.
2.有可能缺一相电.
3.有可能电源相序弄错.
4.有可能零线没接上.
1.接上铭牌上要求之电源.
2.用万用表检查并排除.
3.任意两相电源调换即可.
4.将零线接上.
自动计时不工作
1.计时器坏.
2.八位220V继电器坏.
3.计时器底座接触不良.
4.延时继电器之延时过长.
5.计时开关常闭触点接触不良.
1.更换计时器.
2.更换继电器.
3.压紧计时器底座使之接触良好
4.将延时���电器调至5S为宜.
5.更换开关.
加热开关没有开
但温度仍然上升
1.加热交流接触器的触头粘合在一起
无法断开
2.可控硅或固态继电器被击穿
1.更换接触器.
2.更换可控硅或固戊继电器.
烘箱内部温度不
均，异常偏高
1.送风马达没有运转，使热风不能正常
循环.
2.热电偶反应不灵敏.
3.温控仪不灵敏，动作失控.
1.检查马达是否烧坏，确认后并更换.
2.更换热电偶.
3.更换控温仪.
烘箱启动ON，电源跳闸
1.电机烧坏.
2.发热器和烘箱短路.
3.电源总闸开关容量过小.
4.主电源开关盒安装了漏电保护开关
但接线不正确.
1.更换烘箱电机.
2.拆开烘箱内部顶板,检查发热器.
3.更换大容量开关.
4.检查线路并更正.
六．烘箱注意事项及烘箱保养
1． 烘箱第一次使用时可能会有一点异味或白烟产生，那是因为新产品关系，烘烤一段时间后则自动消失，不影响本机性能；
2．请勿放置任何物品于烘箱盖顶上，以免影响烘箱性能；
3． 烘箱视环境需要，最好装上近排风管通到室外；
4． 烘箱使用完后先将电热开关OFF，仅让机身继续送风冷却电热器，以延长电热器之寿命，约过20—30分钟后再将烘箱电源关闭；
5．烘箱操作时确认送风马达之转向与箭头指示相同，如果方向相反，务必调整与标示一致的转向，否则炉内温度无法正常运转；
6．烘箱机箱内每星期至少清洁一次，确保烘箱良好运转，维持测试品质；
7．烘箱顶盖通风孔须注意清洁，以利烘箱通风散热；
8．烘箱电器配电盘每月须清洁一次，并检查烘箱固定螺丝是否松脱；
9．烘箱保养时须将总电源隔离并闭；
10．检查烘箱接地线是否脱落；
11．检查烘箱超温防止器是否设定正确；
12．检查烘箱温度感应线是否脱落；
13．烘箱控制箱排气口接管与上下箱排气管的气体要一同排出室外，以免烘箱控制箱内的灰尘污染无尘室，影响烘箱控制箱内保持常温，导致电器零件提早损坏。
