v 整机性能介绍
光纤激光打标机是利用激光束在各种不同的物质表面打上永久的标记。打标的效应是通过表层物质的蒸发露出深层物质,或者是通过光能导致表层物质的化学物理变化而"刻"出痕迹,或者是通过光能烧掉部分物质,显出所需刻蚀的图案、文字、条形码等各类图形
ICKESTER-TG系列脉冲式光纤激光机采用一体化设计,体积小、功耗低、长寿命、高效率、免维护,具有高质量的激光束,光斑精细、不需耗材。
伊克斯特光纤激光喷码机由控制系统、计算机控制系统、光学系统、冷却系统等组成。
1)控制系统
控制系统控制整台设备的运行,包括对光学系统部件、冷却系统的供电及控制,报警系统的控制及指示。
2)计算机控制系统
计算机控制系统包括计算机、D/A转换接口电路和打标控制软件,驱动光学系统部件按照打标控制软件所设定的参数动作,发出脉冲激光,从而将所要标记的内容精确地刻蚀在加工物件表面。
伊克斯特打标控制软件以WINDOWS XP为操作平台,全中文界面,可兼容AUTOCAD、CORELDRAW等多种软件输出的文件,可进行条形码、二维码、图形文字等打标,支持PLT、AI、DXF等文件格式,能够自动编码,打印序列号、批号、日期等。
3)光学系统
光学系统包括激光器、振镜扫描系统和聚焦透镜等部件。
激光器输出的激光束照射在振镜扫描系统的一组反射镜片上,这两块可以偏转的镜片分别夹持在两个精密检流电机(振镜)上,当振镜受到计算机电压信号的驱动发生动作时,带动两反射镜片转动,从而实现激光束的偏转,偏转后的激光束照射在被加工物件上的不同位置,在物体表面形成预先设定的图形或文字。
4)冷却系统
光纤激光打标机冷却系统采用简便的风冷方式,冷却系统保障光学系统长期、稳定工作。
5)整机特点
- 合理的机身设计便携式光纤机可以将其安置在最为复杂的生产线上,甚至可以集成到其它制造商的设备上;机柜式光纤机拥有方便的操作平台,操作方便
- 动态高速光纤标识是通过建立在高速振镜、现代化软件和硬件组合的基础上,可以提供高速稳定的打标过程
- 低成本凭借创新性的脉冲式激光能源,无需维护和耗材
- 优良的标记品质
可更换各种打标幅面的镜片,标记清晰美观
- 出色的可靠性能采用最可靠的光纤激光能源,减少传统“灯箱式”激光机的日常维护高效的光纤激光组件内置风扇冷却,减少了停机的可能,无需外置冷却器维护
- 操作简便使用商务笔记本的用户界面和特殊的软件,设计和控制所有的标记
- 软件采用Windows界面,可兼容Coreldraw、Autocad、Photoshop等多种软件输出的文件。支持PLT、PCX、DXF、BMP等文件,直接使用SHC、TTF、字库。支持自动编码、序列号、批号、日期、条形码及二维码的打标,软件、具有图形反打功能。电脑可任意设计图形文字、灵动方便、可流水号标记,飞行打标。
应用行业
- 任何高反射的金属表面、塑料都可提供极好的标识效果,在金属及塑料等硬质材料上有极好的应用。强大的编辑软件,可以方便的制作各种可变信息(如日期,时间,班次等),商标,图形,多国字体,甚至将工程文件直接导入机器进行

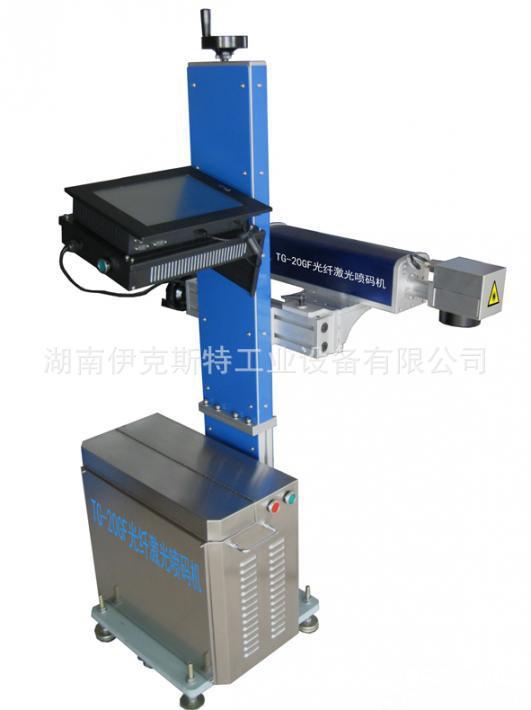

TG-20GF参数一览表
项 目 | 技 术 参 数 |
激光功率 | 20W |
激光波长 | 1060nm |
打标范围 | 110*110mm |
打标深度 | ≤ 3mm(视材质而定) |
线速度 | ≤180米/分钟; (振镜速度:7000mm/s) |
最小线宽 | ≥0.01mm |
最小字符 | ≥0.15mm |
重复精度 | ±0.01mm |
平均功耗 | ≤500W |
输出光束质量 | M2<1.8 |
激光调Q频率 | 20kHz~200kHz |
打标速度 | 0-7000 mm/S |
控制接口 | 标准USB |
光纤激光器寿命 | >100,000 hours |
整机功耗 | <1000W |
冷却方式 | 风冷 |
光束质量高 | 分辨率1微米,是传统产品的10倍以上 |
电源 | AC220V ,50HZ / 8A |
工作环境 | 温度: 10-40℃,湿度:10%-90% 不结露 |
