一、产 品 简 介

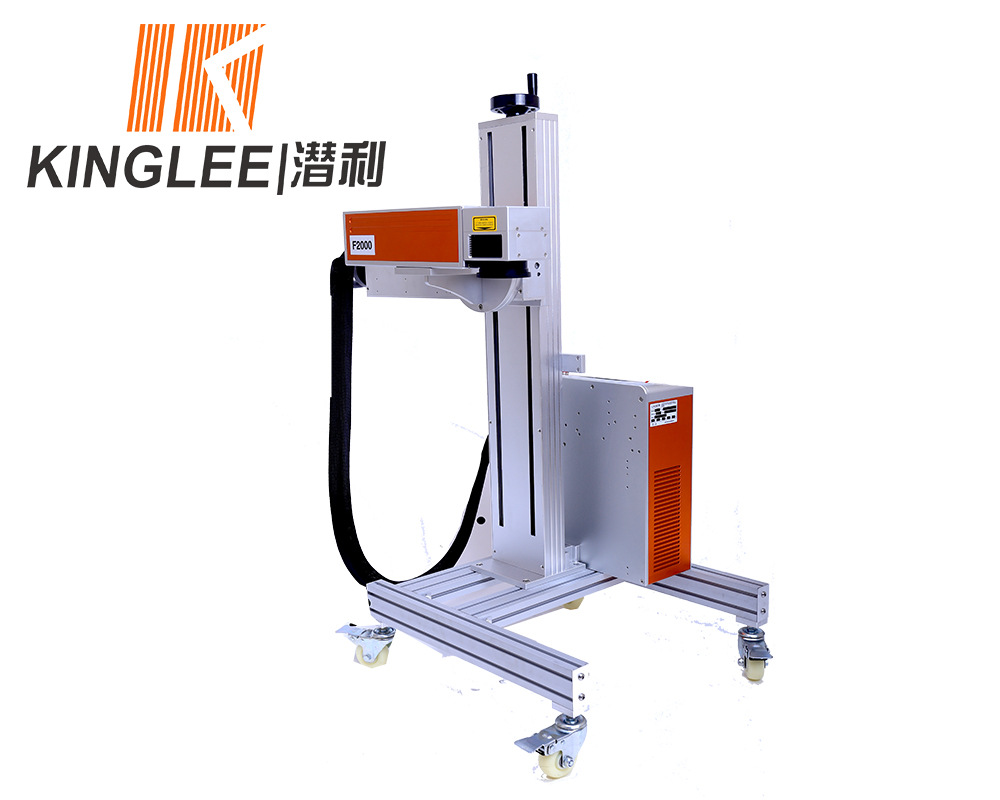

KingLee-F2000光纤激光喷码机是上海潜利电子科技有限公司的最新标识产品。该机是针对工业产品和高速包装线的要求特别设计与推出的。利捷特F2000系列激光喷码机采用国内最先进的光纤激光器及最德国IPG偏振镜系统,确保了优异的喷码质量和高速度输出,整机系统集成了触摸屏操作界面,感应电眼和全铝合金升降托架,结构设计精巧紧凑,因此,其便于在狭小的空间安装。
KingLee-F2000系列激光喷码机采用了运行高速的软件系统,以保证激光喷码系统能够满足绝大多数高速生产线上的喷码要求,并广泛应用于食品饮料,医药,化妆品,汽车电子和服装行业等。
KingLee-F2000系列激光喷码机系统是替代油墨喷码机的最佳激光标识系统。
二、技 术 参 数
该种机型主要由激光发生器,偏转振镜,光电传感器,主控机及电源几部分组成。
KingLee—F2000系列激光标刻机是动态激光标记控制系统的最新应用产品。系统配备控制运动精度参数的软硬件功能,同步跟踪快速移动的工件并控制激光输出,在生产线快速运动、工件不停顿的情况下进行打标。标记既可是点阵式,又可是矢量式。可连续24小时运行在工作现场。
◆KingLee-F2000系列的主要技术参数
型号 项目 | KingLee-F2000 |
激光整 机特性 | 整机材质 | 全铝结构 |
激光器 | 光纤激光发生器 |
连续输出功率 | ≥20W |
激光波长 | 1064um |
偏转振镜 | 高精度双维扫描系统 |
标刻速度 | ≤12000mm/s |
主控 | 高度集成化主板,内嵌7寸屏幕 |
操作系统 | WIN CE |
冷却系统 | 风冷 |
激光喷 码参数 | 聚焦镜头 | 焦距150mm |
打标刻线类型 | 点阵、矢量一体机(既可打点阵又可打矢量) |
最小线宽 | 0.0012mm |
重复定位精度 | 0.003mm |
打标范围 | 110mm×110mm(可选) |
定位方式 | 红光定位、对焦 |
打刻字符行数 | 在打标范围内任意行 |
生产线速度 | 0~189m/min (具体视材质而定) |
支持类型 | 字体 | 中英文,数字,繁体中文等标准字库 |
文件格式 | BMP/DXF/HPGL/JPEG/PLT |
条码 | CODE39、CODE128、CODE126、QR、真知码 |
整备参数 | 电源 | 220V |
耗电量 | 600W |
机器净重 | 15.3kg |
外形尺寸 | 500mmX450mmX150mm |
环境要求 | 外部温度0℃-45℃; 湿度≤95%; 非冷凝; 无振动 |
◆执行的质量标准:
GB 7247-87 | 激光产品的辐射安全,设备分类的需要和用户指南 |
GB10320-88 | 激光设备和设施的电气安全 |
ISO 9000-3 | 国际软件标准 |
GB/T12123-89 | 销售包装程序 |
IEC 536 | 电工电子设备防触电保护的分类 |
三、主要配置一览表
序号 | 子系统名称 | 元器件名称 | 型号 | 数量 | 供应商 |
1 | 激光打标头 | 德国CTI高精度双维扫描振镜 | YAG-10 | 1套 | 德国CTI |
2 | 激光器 | IPG激光器 | 20W | 1套 | 德国IPG |
3 | 红光定位系统 | | | 1套 | KINGLEE |
4 | 场镜 | | NJ-110 | 1个 | 美国硒化锌 |
5 | 电脑及软件控制系统 | 内嵌式 | | 1套 | KINGLEE |
打标软件系统 | | 1套 | KINGLEE |
6 | 手持控制器(选配) | | | 1台 | KINGLEE |
7 | 电源 | 电源开关 | S350-27V | 1台 | 台湾铭伟 |
8 | 支架 | | | 1台 | KINGLEE |
9 | 光电开关 | | | 1套 | KINGLEE |
10 | 烟尘净化机(选配) | | A200 | 1台 | KINGLEE |
*备注:以上配置为标准配置,可以根据客户要求更改配置,如有差额另议。
