碳刷滑触线-封闭式滑触线
产品结构型式适用场合及型号

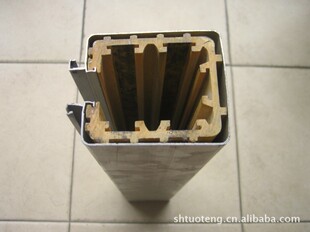

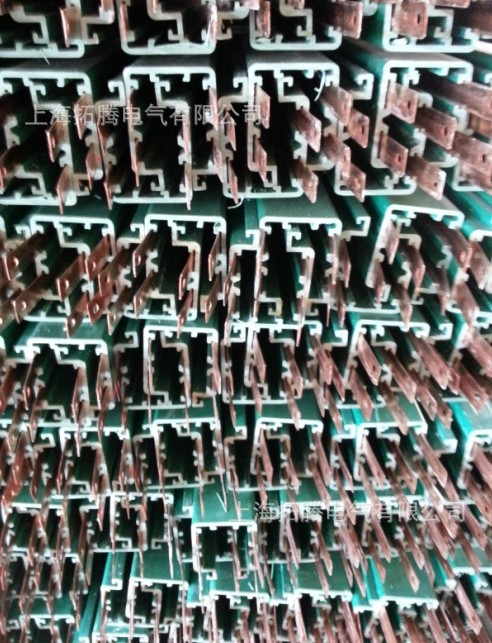

（一）结构型式：供电安全滑触线导管由铝合金外壳（金属型）、塑管外包铝合金外壳（复合型）、塑导管、导电器、中间连接器（供电器）、端盖（端部供电器）与其它附件组成。导管形状成方形、拼合形。
1、加强型工程塑料导管，其截面形状成方形，适用于室外，环境温度为-30度~+55度的场合，其导轨截面积有：10、16、25、35、50、70、95、140mm2等。其导轨极数有：3、4、5、7、8、16极等。其截面形状如图：
2、金属复合型导管：是在加强型号管外加一层铝合金复合外壳，以提高导管的耐温及抗老化性能，适用于环境温度-30度~+65度的室外及高温车间等场所，其截面形状如图：
3、金属性：金属型导管采用铝合金外壳并用绝缘保护材料制成，适用环境温度为-40度~+80度的场合，其截面形状如图3-4。
4、 产品规格与品种见表：
安全滑触线规格及型号
1、 加强型工程塑料管及复合型塑管外包装铝合金外壳
| Smm2 | 截面积mm2 |
| L级数 | 10 | 16 | 25 | 35 | 50 | 70 | 80 | 95 | 140 | 150 |
| 3 | a | a | a | a | a | a | a | a | a | a |
| 4 | a | a | a | a | a | a | a | | | |
| 5 | a | a | a | a | a | a | a | | | |
| 6 | a | a | a | a | a | a | a | | | |
| 7 | a | a | a | a | a | a | a | | | |
| 8 | a | | | | | | | | | |
| 16 | a | | | | | | | | | |
2、 金属型（铝合金外壳）
| Smm2 | 截面积mm2 |
| L级数 | 10 | 16 | 25 | 35 | 50 | 70 | 80 | 95 | 140 | 150 |
| 3 | | a | a | a | a | a | a | | | |
| 4 | | a | a | a | a | a | a | | | |
| 5 | | a | a | a | a | a | a | | | |
| 6 | | | | | | | | | | |
| 7 | | | | | | | | | | |
| 8 | | | | | | | | | | |
| 16 | | | | | | | | | | |
（二） 型号
1、滑触线导管型号标示法（1）（2）
2、导电器型号表示法
例：
1、 HTS-4-16/80A型安全滑触线加强型工程塑料导管4极截面积为16mm2，电流量为80A。
2、 HXTL-4-16-80/A型安全滑触线铝合金外壳4极截面积为16mm2，电流量为80A。
3、 特殊规格型号，可特殊加工制作。
（三）规格和基本参数
安全滑触线规格和基本参数表
| 型号 | 导轨
截面
mm2 | 导管35°C时最大连续载流量（A） | 级数 | 可分别使用级数 | 配用导电器 | 适用起重
机吨位 |
| 型号 | 配用数量 |
| HXTS-4-10/50 | 10 | 50 | 4 | 3.4.5.6.7.16 | JD-4-10/25 | 2 | 1-3 |
| HXTS-4-16/80 | 16 | 80 | 4 | 3.4.5.6.7 | JD-4-16/40 | 2 | 3-5 |
| HXTS-4-25/120 | 25 | 120 | 4 | 3.4.5.6.7 | JD-4-25/60 | 2 | 5-10 |
| HXTS-4-35/140 | 35 | 140 | 4 | 3.4.5.6.7 | JD-4-35/70 | 2 | 5-10 |
| HXTS-4-50/170 | 50 | 170 | 4 | 3.4.5.6.7 | JD-4-50/80 | 2 | 10-30 |
| HXTS-4-70/210 | 70 | 210 | 4 | 3.4.5.6.7 | JD-4-70/120 | 2 | 30-50 |
| HXTS-4-80/230 | 80 | 230 | 4 | 3.4.5.6.7 | JD-4-80/120 | 2 | 30-50 |
| HXTS-3-95/300 | 95 | 300 | 3 | 3 | JD-6-50/90 | 2 | 50-100 |
| HXTS-3-140/400 | 140 | 400 | 3 | 3 | JD-6-70/120 | 2 | 100 |
| HXTS-3-150/420 | 150 | 420 | 3 | 3 | JD-6-70/120 | 2 | 100 |
| HXTS-16-10/50 | 10 | 50 | 16 | 8.10.12.14.16 | JD-16-10/25 | 按需 | |
HXTS(L)安全滑触线导轨物理参数
| 序号 | 导轨截面积 S | 35°C允许连续截流量（A） | 35°C百米电阻Ω | 50HZ、380V标准轨距允许载电流百米阻抗 | |
| mm2 | w.t | Cu | AL | Ω | Ω | TC |
| 25% | 40% | 100% |
| 1 | 10 | 18×0.56 | 50 | | 0.1823 | 0.184 | 60 | 40 | 33 |
| 2 | 16 | 18×0.89 | 80 | | 0.1140 | 0.116 | 100 | 68 | 53 |
| 3 | 25 | 18×1.39 | 100 | | 0.0729 | 0.075 | 120 | 92 | 66 |
| 4 | 35 | 18×1.94 | 130 | | 0.0529 | 0.055 | 170 | 128 | 86 |
| 5 | 50 | 18×2.78 | 185 | | 0.0365 | 0.040 | 240 | 184 | 121 |
| 6 | 70 | 25×2.8 | 260 | | 0.0260 | 0.028 | 367 | 288 | 184 |
| 7 | 95 | 25×3.8 | 350 | | 0.0192 | 0.025 | 434 | 338 | 217 |
| 8 | 120 | 25×4.8 | 420 | | 0.0152 | 0.022 | 553 | 435 | 276 |
| 9 | 400 | 45×35 | | 800 | 0.0075 | 0.017 | 1053 | 832 | 526 |
| 10 | 600 | 45×35 | | 1000 | 0.0050 | 0.015 | 1316 | 1040 | 658 |
| 11 | 800 | 45×35 | | 1200 | 0.0037 | 0.014 | 1580 | 1250 | 789 |
导电器电刷物理参数
| 材料型号 | 电阻系数ρ
（分接触法） | 接触电压降△V | 摩擦系数μ | 500小时磨损
mm |
| TS-51/J164 | 0.1~0.35Ω.mm2 | 0.2~0.7 | ≤0.2 | ≤0.6 |
