SS100型施工升降机
SS100型施工升降机采用钢丝绳提升，主体结构为门式载货用升降机，主要适用于建筑施工与维修的物料垂直运输。
该产品参照采用附墙和自升方式，利用自配工作平台上的吊杆，自行吊装标准节进行安装加高；利用附墙拉杆与墙体连接，无需另行加固，占用场地小，稳定性好。
产品配备了自动停层装置，安全防坠装置，及电视监控装置和对讲装置，使产品的安全性和可靠性得以保障，便于操作人员对升降机运行过程进行监控。
在标准节上采用了导轨，在吊笼上加装了导轮，升降机在运行时导轨嵌入导轮中使升降机运行平直、稳定。在标准节的始端和终端分别设置了限位开关，确保升降机不会出现冲顶和撞地现象；在吊笼底部设置了缓冲装置以避免升降机触地的冲击。
本产品结构新颖合理，安装拆卸方便，使用安全可靠，操作简便，是建筑工地的理想运载物料的首选起重设备。
主要特点

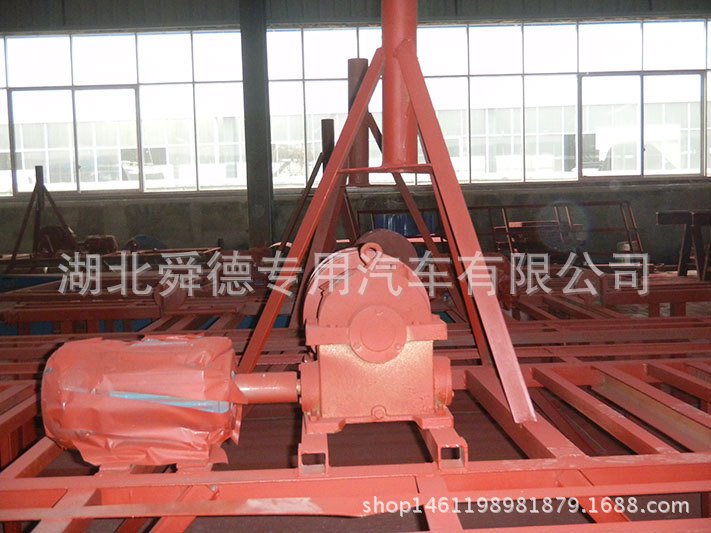

1、该升降机配置优质名牌卷扬机，寿命长；
2、吊笼上配备有安全的坠落装置，钢丝绳发生意外断裂时将使吊笼安全可靠的停靠在标准节上；
3、该机设计先进，性能可靠，参数合理，造型美观，安全可靠效率高是理想的垂直提升机械。
施工升降机部分部件图

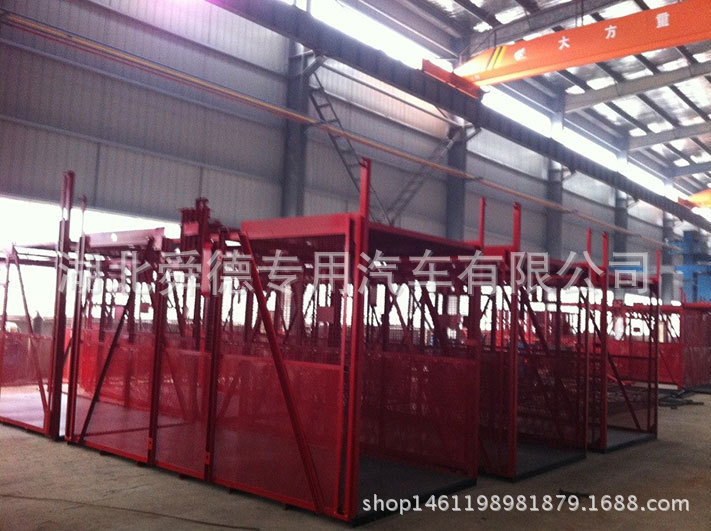

吊笼

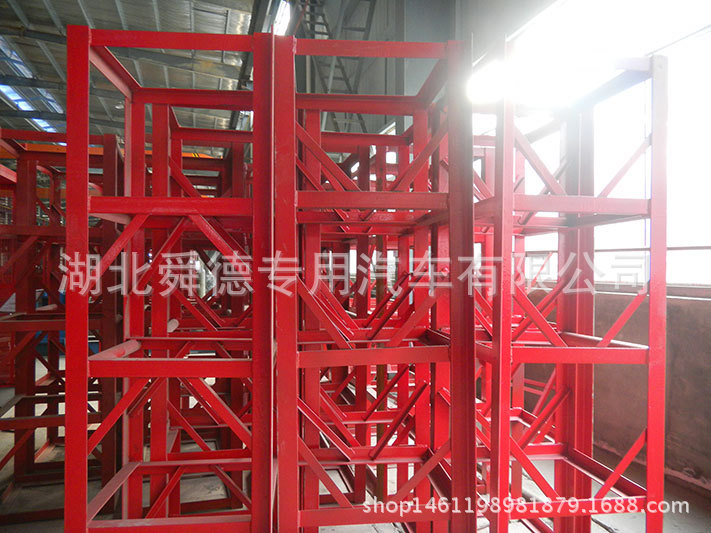

标准节

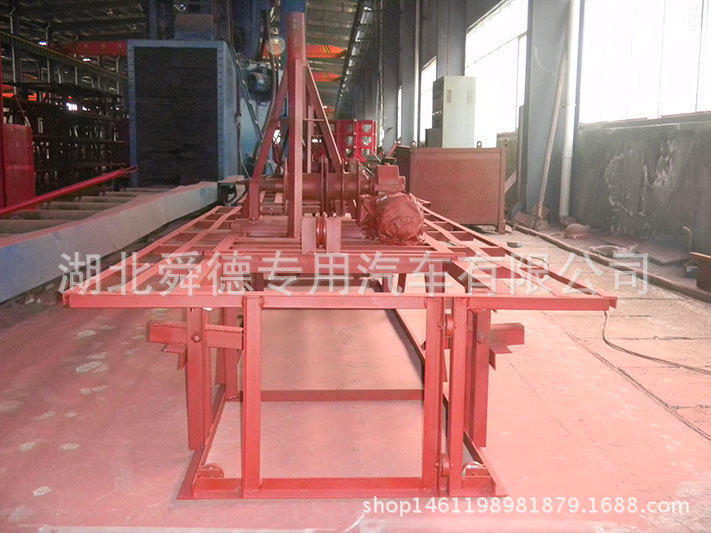

上平台
主要技术参数
序号 | 项 目 | 单位 | 数值 | 备注 |
1 | 额定载重量 | kg | 1000 | |
2 | 额定提升速度 | m/min | 22.5 | 2倍率 |
3 | 最大提升高度 | m | 85 | 设计值 |
4 | 提升钢丝绳直径 | mm | φ12.5 | |
5 | 对重钢丝绳直径 | mm | / | 无对重 |
6 | 电机型号 | / | ZD41-4 | |
7 | 电机功率 | kw | 7.5 | |
8 | 防坠安全器 | 型号 | / | SAJ型20kN | 瞬时式 |
额定动作速度 | m/s | 0.8 | 标定动作速度：0.8m/s |
9 | 自由端高度 | m | 6.0 | |
10 | 吊笼质量 | kg | 807 | |
11 | 标准节质量 | kg | 86 | |
12 | 对重质量 | kg | / | 无对重 |
13 | 吊笼净空尺寸（长*宽*高） | mm | 3800*1800*2000 | |
14 | 标准节尺寸（长*宽*高） | mm | 600*710*1995 | |
15 | 整机质量 | kg | 7330 | 最大提升高度 |
样机主要结构形式
主要结构形式：钢丝绳式、双柱单笼、货用、卷扬机驱动、无对重。 标准节尺寸（长*宽*高）：600mm*710mm*1995mm 主弦杆材料（规格/材质）：∠63*63*6mm/Q235B 吊笼净空尺寸（长*宽*高）：3800mm*1800mm*2100mm 试验样机安装高度：11.97m |
B级升降机制造许可证
B级升降机维修许可证

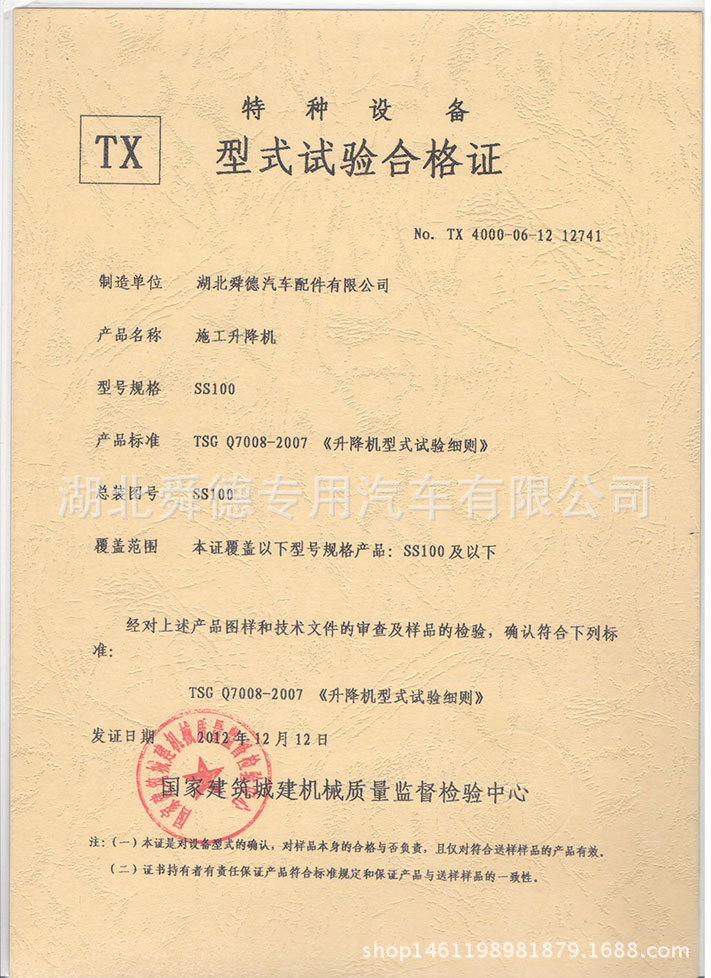

合格证
