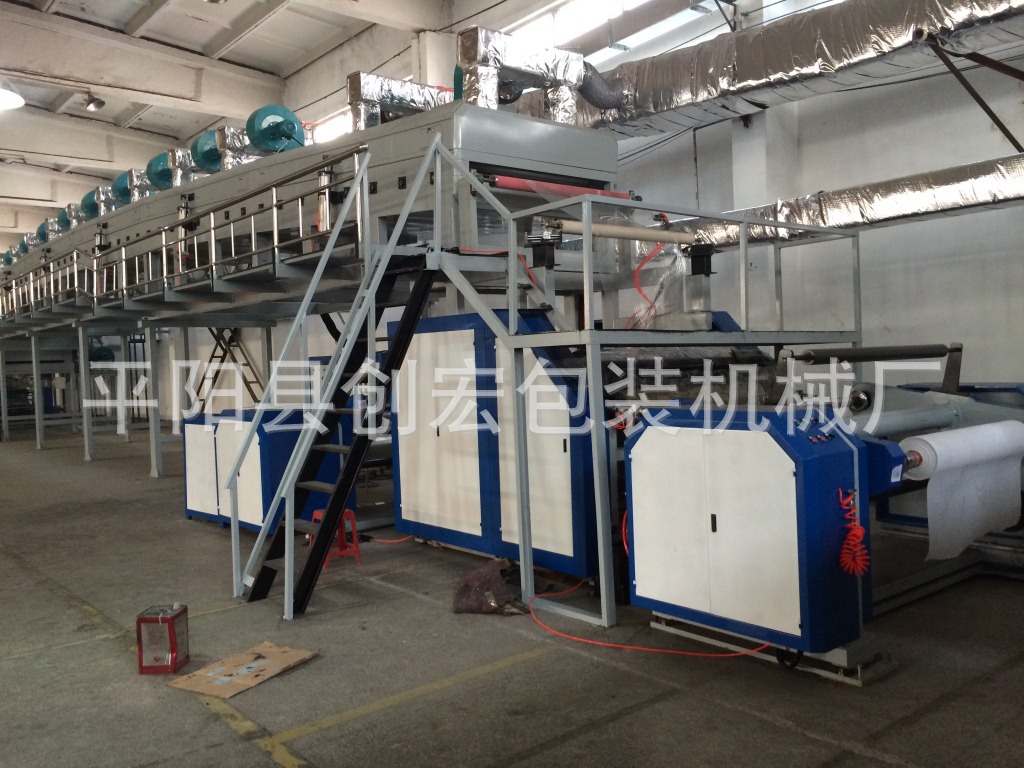

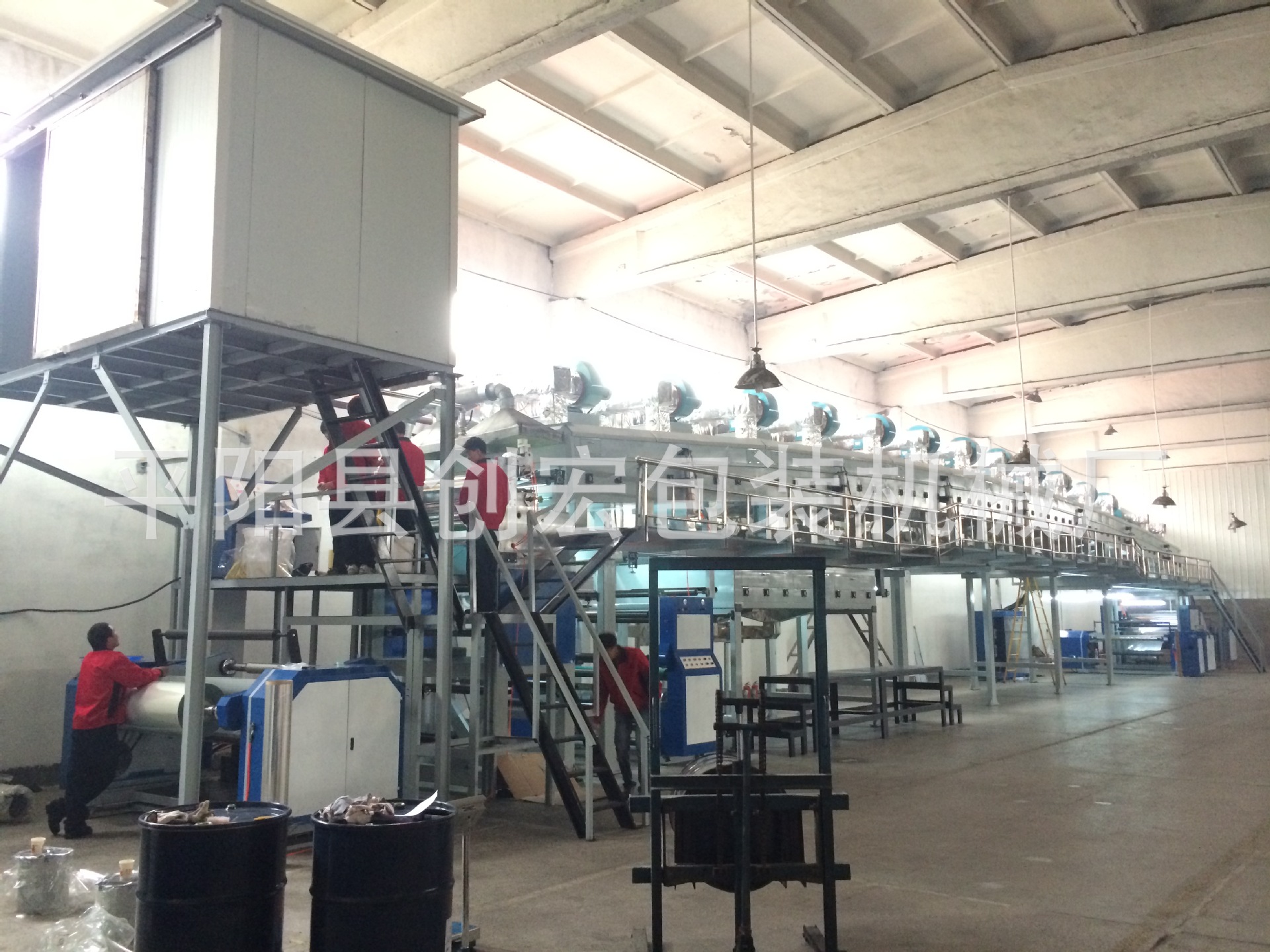

TB-16000型 油胶碳纸复合机技术附件1, 简介: 本机主要适用于卷筒类基材、PET 格拉辛硅纸 涂布及复合生产2,涂布方式: 逗号辊计量涂胶3, 胶水: 溶剂型胶、水性胶 油性胶4, 涂布精度: 5~80g/m2±1g/m2(涂布偏厚时,实际精度按涂布量的±10%)规格与性能5、 温度控制: 50~150℃±3℃6、 卷取边缘整齐: ±2.0mm7、装机总功率: 约100KW(其中不包括热风炉 导热油所需功率)8、外型尺寸: 28000x2000x4200mm(长x宽x高)主要配备1、 涂布机逗号刮刀涂布组1台 (逗号刮刀组配30mm厚聚四氟乙烯挡胶板)2、 收卷机组1台(单工位式)有效收卷宽度: 1000mm3. 放卷机组2台(爬坡式2台)有效放卷直径: φ1000mm4、 烘干箱1组(烘箱24米,共8个温区)5、 冷却复合机构1组(循环水冷却)6、 机架及过渡部分1组7、 电控制系统1组8、放卷轴: 3"(Φ76mm)气胀轴3根9、放卷张力控制: 张力自动控制 (包括10kgf磁粉制动器、上海自动张力控制器、2只张力检测器)10、机架: 钢板及型钢焊件11、纠偏: 整体机架设置超声波伺服纠偏系统,纠偏范围±75mm12、控制箱: 设有预警及紧急停车按钮,控制能进行单独启动、停止、速度调节等加热方式可配 电热管加热,热风炉加热,导热油热交换器加热,自动比例控温,共8组。涂布机组1、涂布形式:逗号刮刀计量涂布

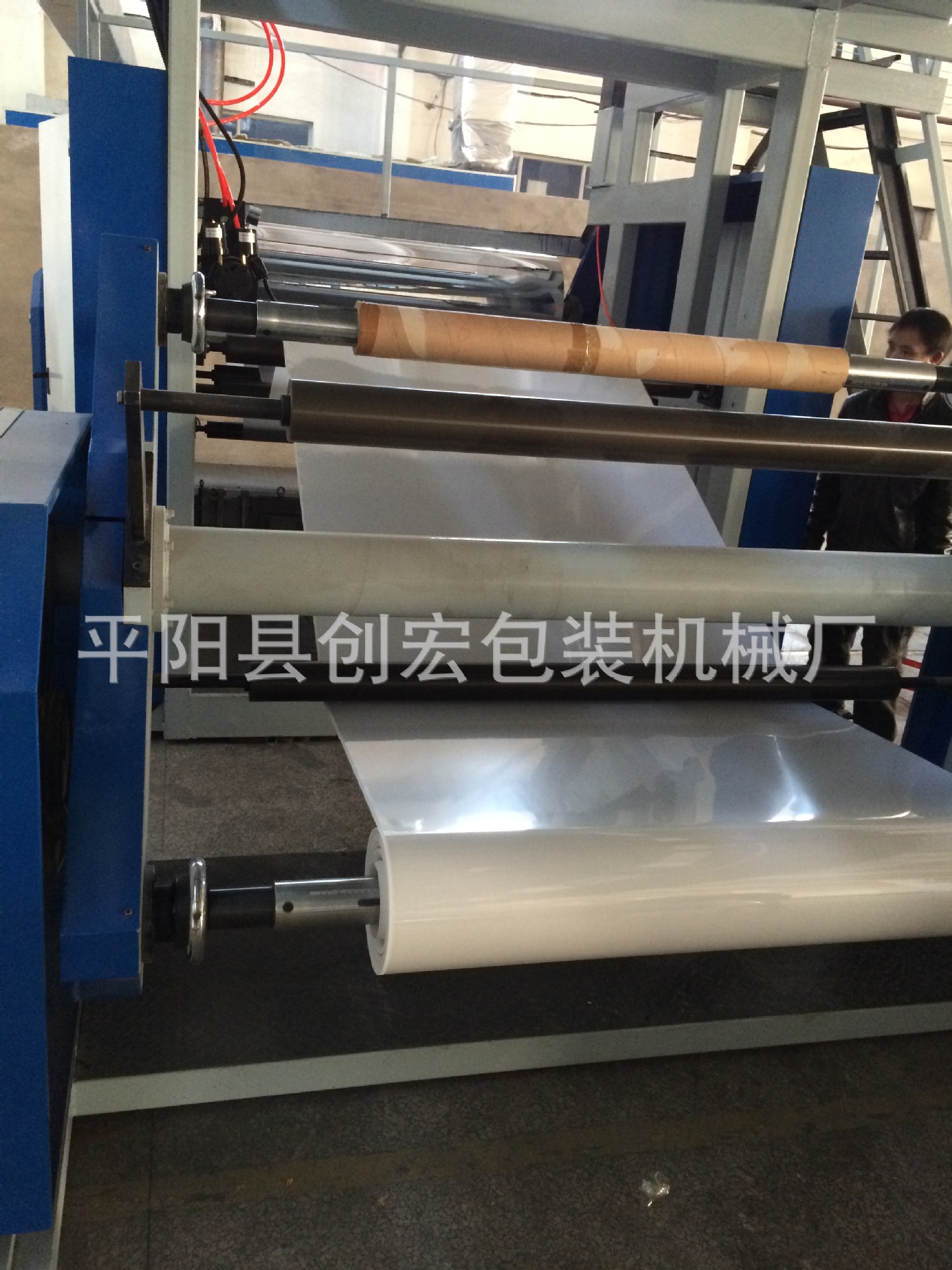

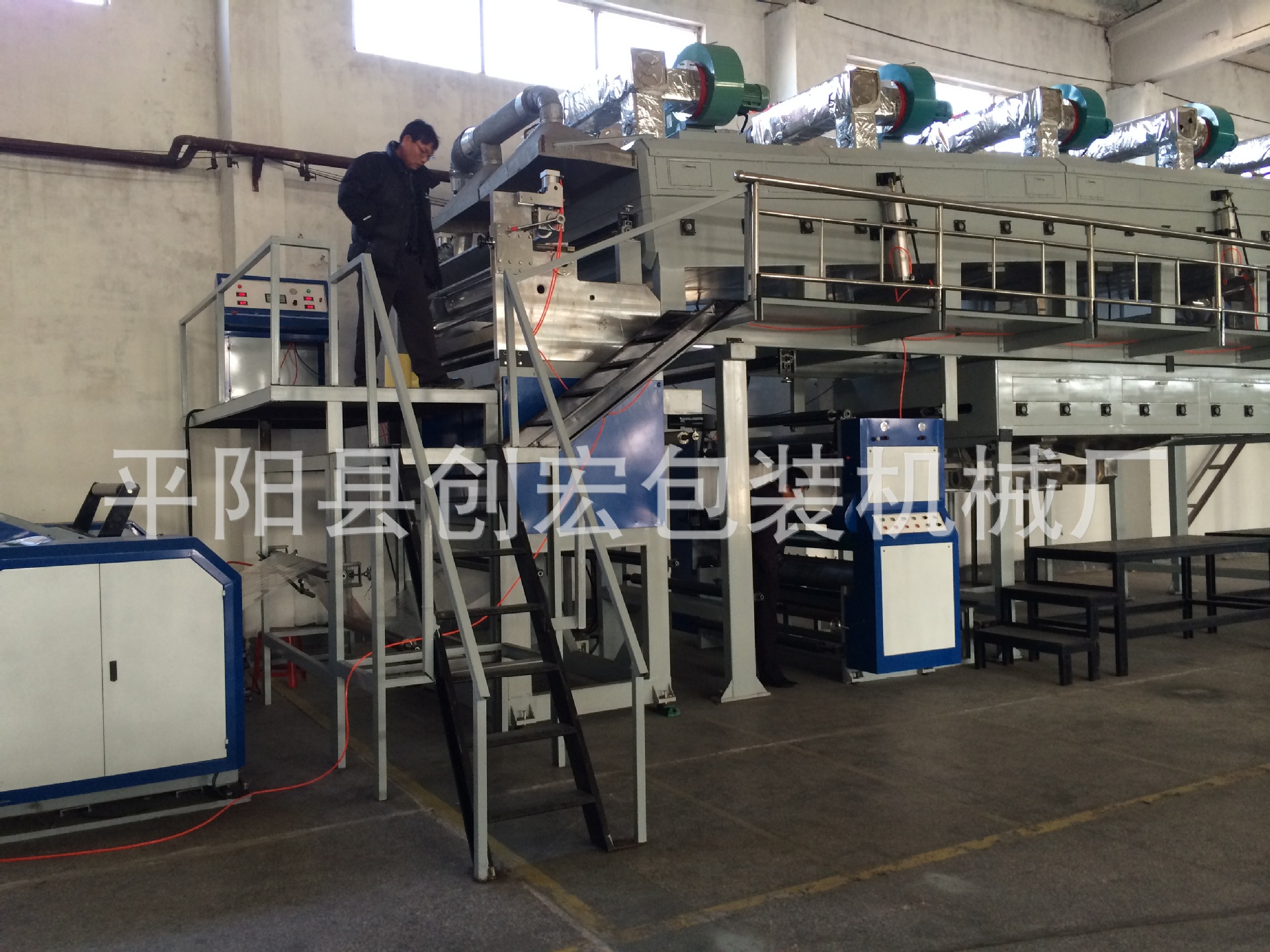

2、有效涂布宽度: 1300mme:接胶盘:不锈钢材料,焊接加工f:涂布墙板:35mm厚铸铁件g:支架:16#槽钢及钢板焊接4、动力: 主动同步,交流变频控制;变频器为蓝海华腾品牌,5.5kW减速电机1、型式: 立柱拱桥式,单侧气顶开合操作 80*500气缸2、长度: 烘箱:24米,3米一个温区,共8个温区;3、温度: 50~150℃±3℃4、保温: 填充玻璃纤维厚度80mm5、导辊: 硬质铝合金导辊,表面茶色硬化处理,每温区6条;主动同步,交流变频控制;变频器为蓝海华腾品牌,7.5kW减速电机;链条传动6、烘箱: 烘箱内热风箱采用不锈钢板8、排风: 2台3kW离心风机排风9、纠偏: 烘箱出口配有超声波伺服纠偏系统,纠偏范围±70mm10、报警装置: 断料检测停机复合机组1. 复合(冷却)辊: 直径Φ420mm,工作面1400mm,表面镀硬铬,镜面抛光处理;配有旋转接头一套2、回湿一组: 双辊转移方式3、传水辊: 回水辊直径Φ150mm,气动控制压合与脱离4、回湿胶辊: 直径Φ150mm,钢辊外包布套5、水槽: 304#不锈钢,可手动升降3、复合压辊: 硅胶压辊Φ180mm,气动控制调节,压力可调4、动力: 主动同步,交流变频控制;5.5kW减速电机5、控制箱: ,设有整机操作按钮及紧急停车按钮,控制能进行单独启动、停止、速度调节以及冷却牵引所需气动按钮收卷机构1、有效收卷宽度: 1000mm2、收卷轴: 3"(Φ76mm)气胀轴2根3,气动摆辊式闭环自动自动控制,低摩擦气缸4、机架与底座: 钢板、槽钢焊件5、动力: 主动同步,交流变频控制;变频器为汇川品牌,2台5.5kW变频专用电机;PLC程序锥度控制,设置电气比例阀组成的闭环张力控制系统6、控制箱: 配有小型控制箱,设有预警及紧急停车按钮,控制能进行单独启动、停止、速度调节电器控制系统1、型式: 采用PLC集中控制,10寸触摸屏控制台1组,施耐德低压元件设备验收(一) 粗验收:1、 粗验收在供方厂内进行2、 按照合同规定的部件明细验收3、 空机运转,检查同步性及稳定性,有无杂音等,在负载情况下,收卷速度无波动,收卷不起皱,并且整齐4、 试生产,质量是否符合要求,涂胶厚薄均匀度、收卷整齐度、生产稳定性等.(需方自备涂布材料、及胶水)售后服务1、 设备出厂后保修一年,终身服务,正常操作损坏的部件免费更换2、 由于需方操作不当等非正常原因损坏的零部件,收取成本费用因为非标设备根据你产品而设计来电咨询!!!13600684188
