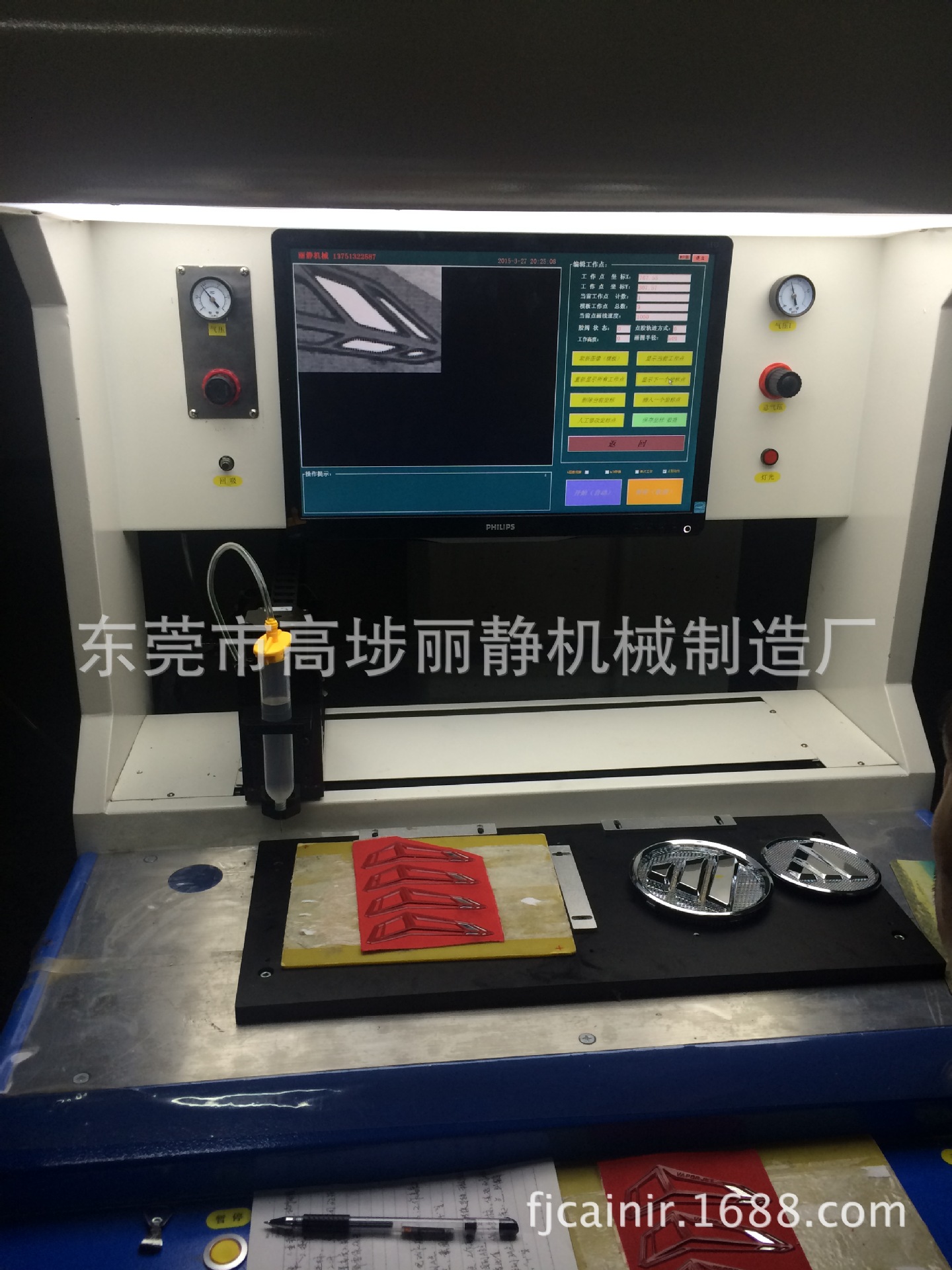

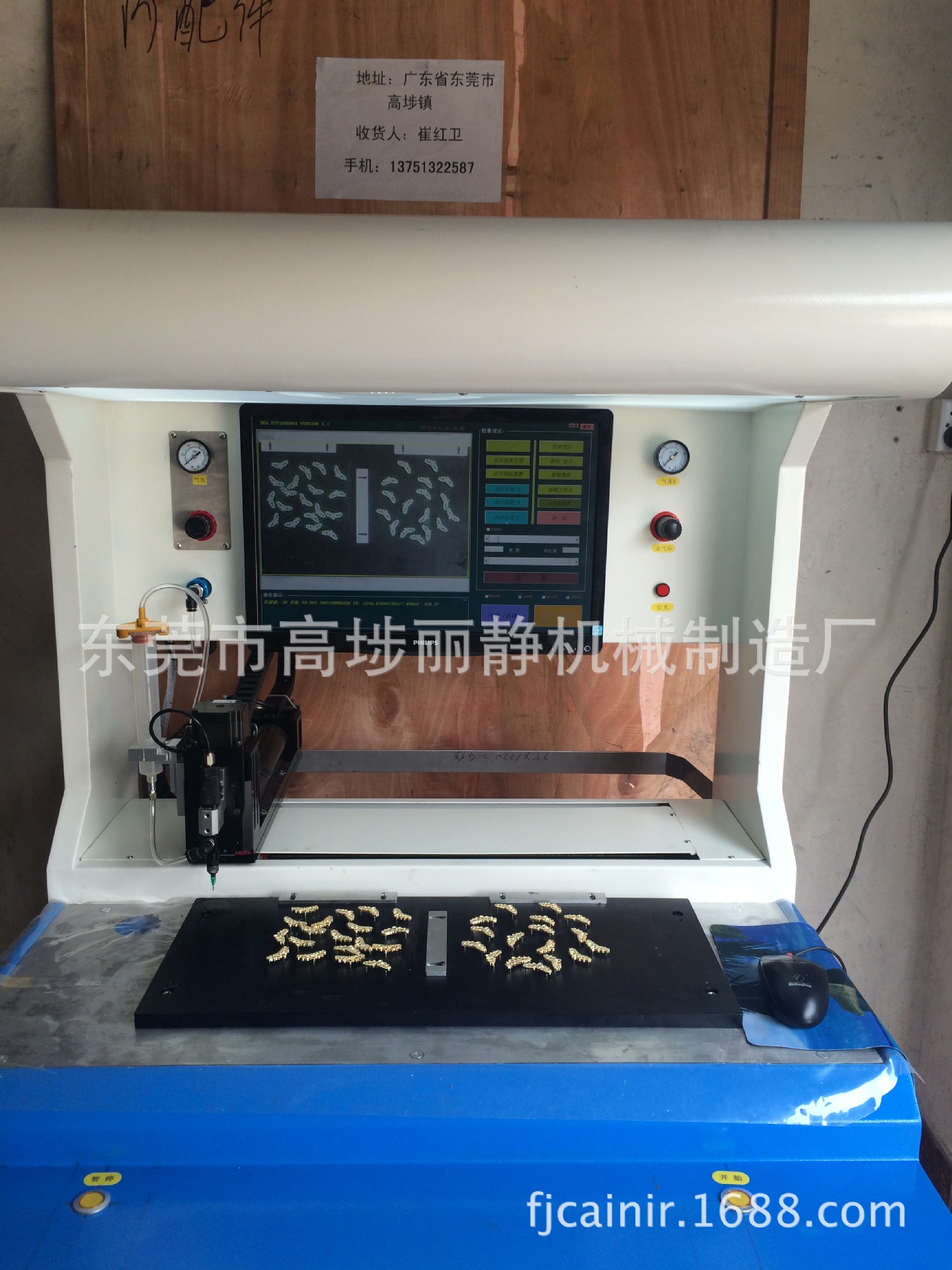

丽静全自动视觉点胶机
一.单、双工位视觉扫描定位点胶机性能。
1、 公司自行研发全自动CCD视觉点胶系统。采用全景双相机双工位全自动识别360度智能检测点胶，配上自动精确跟踪定位相机，在运行过程中自动修正点胶坐标。
2、采用单景相机单工位多色（8－12色）全自动识别系统，180度校正智能点胶。
3、直接将产品放入料盘上滴胶，产品可任意摆放，360度全视觉定位。
4、 可以对产品进行打点、走直线、画圆弧、不规则曲线功能。连续打点300个点/秒，不漏滴、不错滴、不重复滴胶。
5、 点胶精度高速度快：采用非接触喷射式，因为喷嘴离模具2- 6mm，不会碰伤到产品和模具，也不需要人工补胶，生产出的产品表面非常干净。
6、 对产品加工速度和提前开胶和提前关胶可进行任意编程，具有图像教导设定功能。
7、 可双工位滴胶，左、右各放置一个料盘，当左边滴胶头在开始工作滴胶时，右相机开始拍照呈相，左、右交替拍照呈相使机器不停机的工作。
8、视觉点胶工作平台采用龙门式运动结构，平台Y轴不运动，X Z轴在运动，产量更高，性能更稳定。
9、X Y Z重复精度±0.02mm，最大速度1000mm/sec，解析度0.001mm。
10、工作台有效���寸：600(X)╳500(Y)╳100(Z)mm，机器外型尺寸：1250(L)╳1750(W)╳1680(H)mm.重量：600KG。
11、机器工作环境湿度：10-90%RH，温度0-39℃.
二．单、双工位视觉扫描定位点胶机适用范围。
9、适用流体: SILICON硅胶、PVC胶、PU胶、UV胶、AB胶、COB黑胶、EMI导电胶、水晶胶、快干胶、环氧胶、密封胶、热胶、润滑脂、银胶、红胶、锡膏、散热膏、防焊膏、油漆等液体材料。
10、适用于产品：LED各类点胶、COB点胶、钮扣、拉头、各类五金件滴胶、服装辅料滴胶、鞋材PU滴胶商标滴胶、工艺礼品、印刷纸品滴胶、箱包水晶滴胶、微章油漆点胶、PVC商标点胶、矽胶胶章等滴胶产品均可用视觉定位机器滴胶。
三．单、双工位视觉扫描定位点胶机的配置。
配置名称 | 单位 | 数量 | 配置说明 |
伺服马达 | 套 | 3 | 日本松下伺服 |
输送方式 | 套 | 3 | X Y Z龙门式 |
丝杆、导轨 | 套 | 3 | 台湾上银（1620/20） |
电脑 | 台 | 1 | 工业电脑主机 |
显示器 | 台 | 1 | 液晶飞利浦19 |
自动视觉软件 | 套 | 1 | 丽静自主研发V8.8.6 |
CCD相机 | 个 | 1 | 500万像素高速工业相机 |
镜头 | 个 | 1 | Computar镜头 |
光源 | 套 | 1 | LED灯条可调亮度光源 |
电源 | 套 | 1 | AC220V 50HZ |
高速电磁阀 | 个 | 1 | 美国MAC |
精密调压阀 | 个 | 1 | 德国FORWRD |
高速非接触式喷射阀 | 个 | 1 | 美国EFD |
Y轴平台预热 | 套 | 1 | 20-90° |
| | | |
| | | |
| | | |
| | | |
