技术参数 TECHNICAL DATA | |

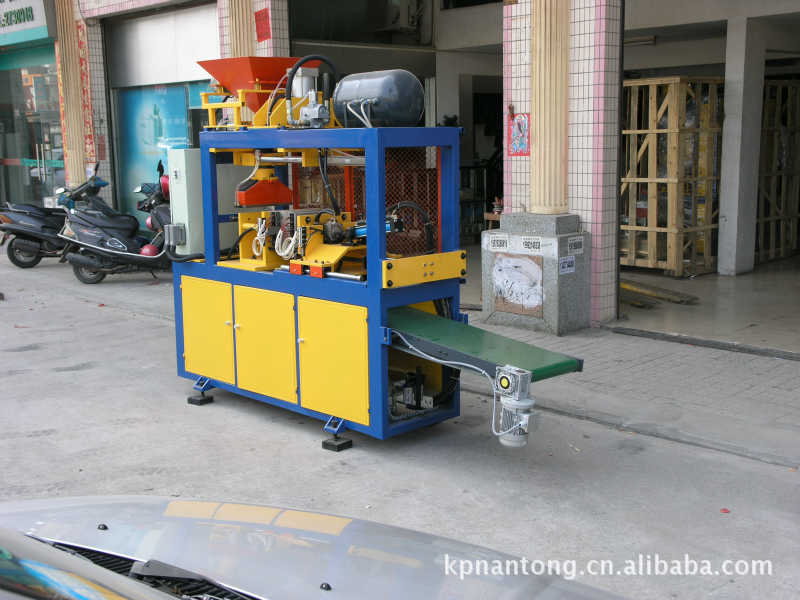

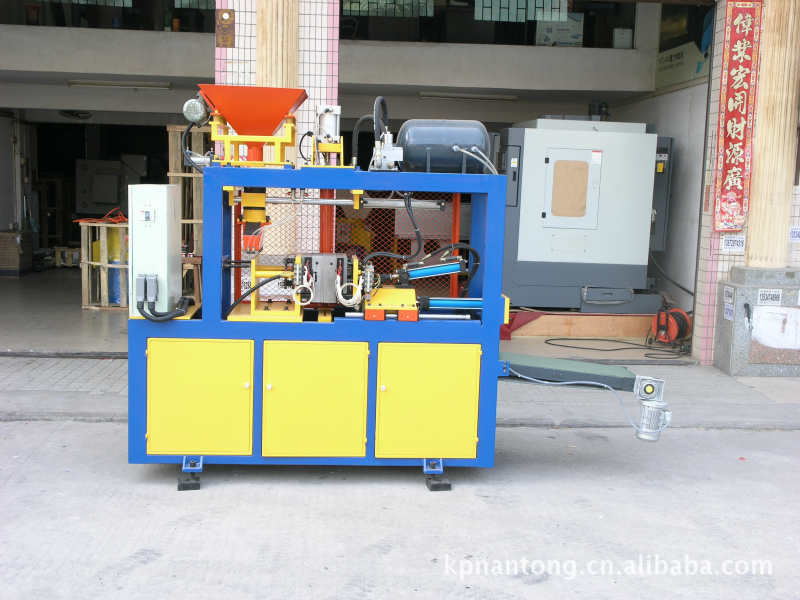

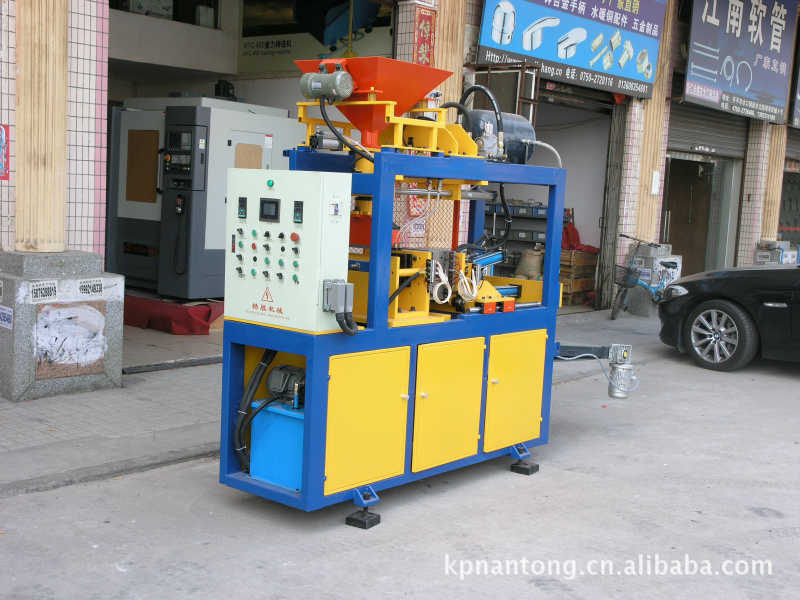

型号 SX01型 液压砂芯机 Model SX01 hydraulic pressure core blowing machine | | |
加热板尺寸 Size of heating plates | 400×200×40 | mm |
芯盒最大规格 Max. size of core-box | 340×170×160 | mm |
开合模行程 Opening and closing travel | 300 | mm |
射头下压行程 Head shot under the pressure stroke | 20 | mm |
抽芯行程 Core-pulling trip | 200 | mm |
平均循环周期 The average cycle | ≥20 | s/week |
油泵电机功率 Oil pump motor power | 1.5 | kw |
输送带电机功率 Conveyor belt motor power | 0.75 | kw |
砂斗电机功率 Sand hopper motor power | 0.25 | kw |
加热板功率 Heating appliance power | 15kw/AC220V |
顶芯行程 Travel of Top core | 20 | mm |
最大砂芯质量 Max. sand core quality | 3.2 | Kg |
气动压力 Pneumatic pressure | 0.4 - 0.6 | Mpa |
液压压力 Hydraulic pressure | 5 - 6 | Mpa |
合模力 Mold clamping force | 1000 | kgf |
设备功率 Power | 10 | Kw |
设备净重 Net weight | 1500 | Kg |
设备外形尺寸
Size of machine | 2200×800×2300 | mm |
