一、 概述
随着我国石油、化工、冶金、纺织、电力工业的发展，大型冷却循环水系统的使用越来越广泛，由此引起循环水在系统中的腐蚀、结垢的矛盾越来越突出。为保证大型循环冷却水系统的正常运转和连续生产，必须有效地对循环水系统的结垢、腐蚀等情况进行监测，从而评定出最佳的水处理方案。由于大规模冷却循环水的水质稳定剂配方的好坏直接影响到换热器的换热效率及管道的腐蚀状况、维修周期、能源消耗等诸多方面，因此使用智能监测换热器就具有特别重要的意义。它不仅可以直观地反应出现场的水质实际情况，而且可以对现场水质稳定剂的配方筛选进行指导。

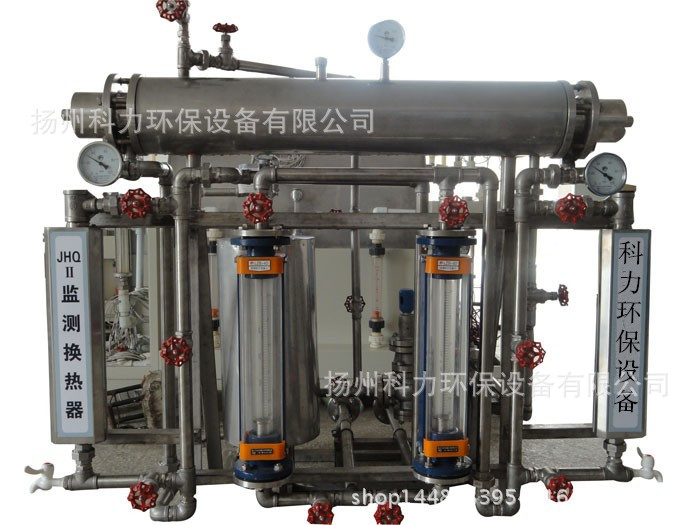

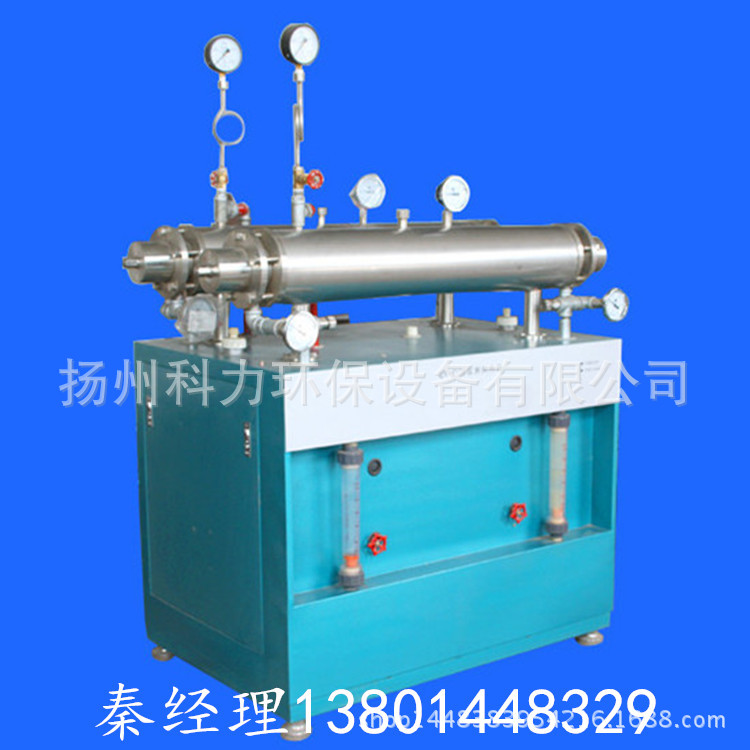

由我公司研制并生产的JHQ-Z型智能监测换热器，经过几年的厂家使用得到证明，是一种较理想的水质监测设备。它能在大型冷却水系统不停工的情况下，利用冷却水旁路，对其传热面上的腐蚀、结垢、粘附速率、循环水流量、温度、PH、电导率、浓缩倍数、浊度等参数进行在线不间断的有效监测。其测试效果对于冷却水化学处理方案的确认和调整以及药剂效果的评定是可靠而有效的。由于监测换热器装置是模拟生产装置换热器的工况条件设计的，因此它具有较好的相似性。同时它还具有结构简单、规格较小、独家设计试管方便拆卸的特点，被广泛运用于循环冷却水化学处理的现场监测。
智能化监测换热器直接对现场水质的监测可以做到：
（1）通过对循环水状况进行评估和预测，最终给出一份精度很高的现场循循环水水的全分析动态报告为实验人员配置符合实际的水质稳定剂提供可靠依据。
（2）对循环水现场管理做到有据可依，有据可查。
（3）迅速发现现场循环水的异常，为及时处理赢得了时间。
（4）通过后续水质管理软件包对水质进行分析和后处理，减轻化验部门的工作强度，提高分析精度；强大的历史数据库可供查询，为今后水质配方的修改提供有力的参考依据。
（5）通过对循环水的PH值、电导率、浓缩倍数、污垢热阻等的检测，并传��信号到DCS控制室分析使用的设备。检测系统为ICS小型集散控制系统，采用CRT显示和I/O端子，人机对话的型式。监测换热器系统循环水的电导率、浓缩倍数、污垢热阻、腐蚀率和结垢速率送入DCS中显示。
JHQ-Z型智能监测换热器由于安装使用方便、性能稳定可靠，数据准确，可对循环冷却水化学处理工艺进行准确评价和监测，对冷却水系统腐蚀、结垢等进行综合评估，受到众多客户的好评。
二、装置功能
1、通过腐蚀速率测试仪和污垢热阻测试仪自动在线检测循环水腐蚀速率、点腐蚀趋势、污垢热阻、污垢沉降速率。还可以用试片、试管通过人工秤重计算了解循环水腐蚀、污垢信息。
2、通过温度传感器自动在线检测模拟换热器进、出口水温和蒸汽温度并在电控柜内工控机上显示数值。还可以用双金属温度计观察模拟换热器进、出口水温和蒸汽温度。
3、通过流量传感器、电动调节阀来自动控制水流量。还可以用浮子流量计观察装置水流量，控制流经试管水流速度。
4、通过温度传感器、电动调节阀来自动控制蒸汽流量。可保持蒸汽达到一个平稳的压力和平稳的温度。
5、pH值在线监测提供4-20mA电流信号与加酸量连锁控制。
6、电导率在线监测提供4-20mA电流信号与排污量连锁控制，和补充水的电导率计算浓缩倍数。
7、设备具有对循环水中浊度进行在线监测功能。

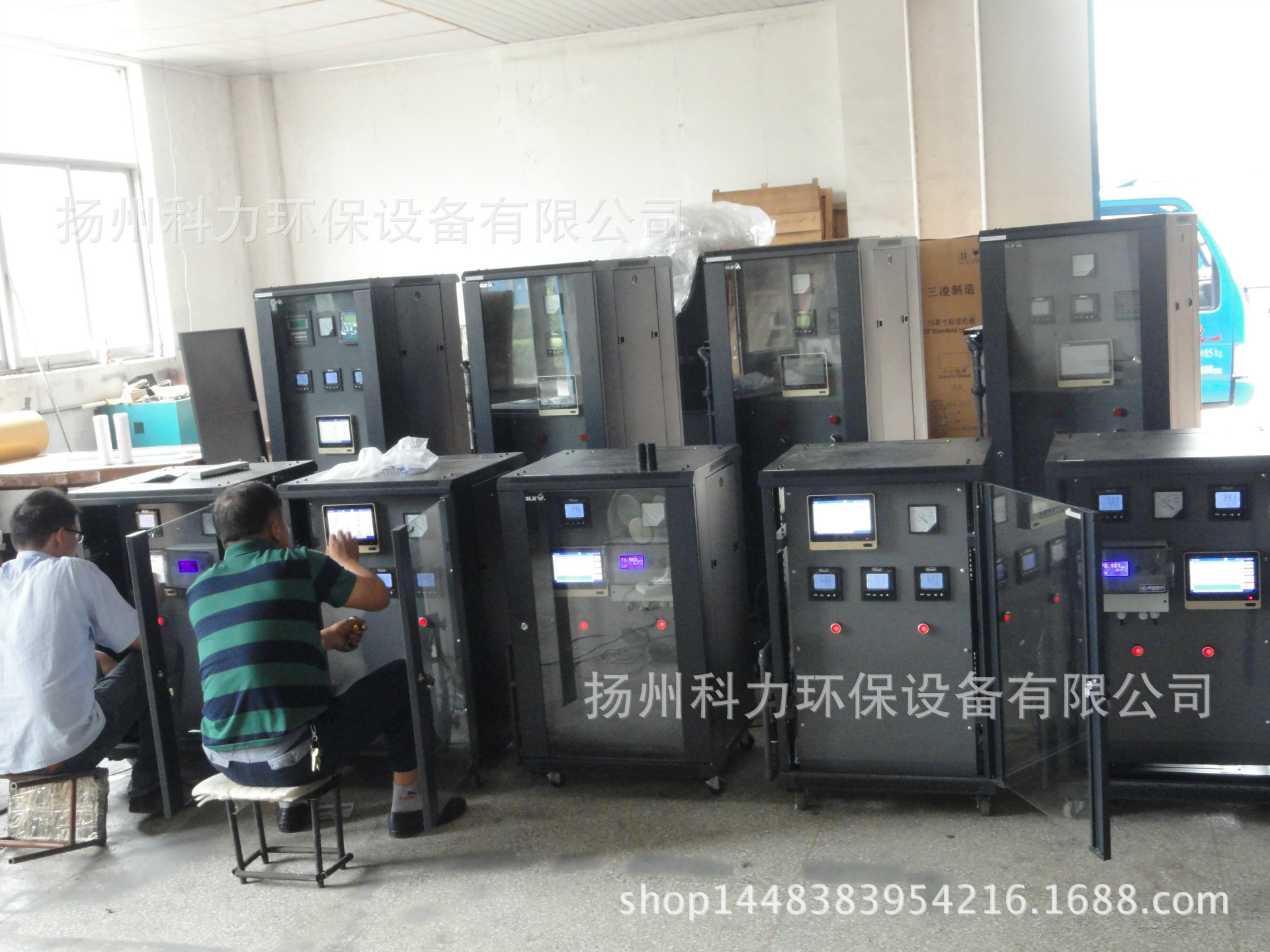

8、系统有数据自动采集、处理、输出功能。可输出4～20mA信号（信号在电控柜内接线端子上，用户取走）至DCS/FCS系统；可实现计算机远程监控和就地电控柜控制；
9、设备自带工控机能实时在线监测上述参数，可以随时调用监测数据，打印报表、曲线。
10、试验周期可以根据试验要求来定。
三、计算方法
试验中，随着试管水侧污垢的沉积，换热效率逐渐降低，反映在模拟换热器进出口水温差减小，若进口水温恒定，流量恒定，蒸汽温度恒定则可用下式计算热阻：
（一）、清洁管热阻的计算
R0 =[(D*L)/(2G*Cp)]*[(2T - t'出- t'入)/（t'出- t'入）]*3600 （公式1）
式中: R0—清洁管热阻:㎡.k/w
t'出、t'入—清洁管时循环水出口、入口温度:℃
G—循环水流量：Kg/h（千克/小时）
D—换热管内径：m（米）
L—换热管有效长度：m（米）
Cp—循环水定压比热：4186.8焦/Kg.℃
T－蒸汽温度：℃
例如，换热管内径为0.0075m，换热管有效长度1.177m，循环水定压比热：4186.8焦/Kg.℃，循环水流量1908 Kg/h，t'出为42℃，t'入为32℃，蒸汽温度为100℃，则代入公式1可得：R0=0.000024948㎡.k/w=2.4948×10-4㎡.k/w
（二）瞬时热阻的计算
Rf =[(D*L)/(2G*Cp)]*[(2T - t出- t入)/（t出- t入）]*3600 （公式2）
式中: Rf —瞬时热阻（总热阻）:㎡.k/w
t出、t入—瞬时时循环水出口、入口温度:℃
G—循环水流量：Kg/h（千克/小时）
D—换热管内径：m（米）
L—换热管有效长度：m（米）
Cp—循环水定压比热：4186.8焦/Kg.℃
T－蒸汽温度：℃
（三）瞬时污垢热阻的计算
R=Rf- R0 （公式3）
R—瞬时污垢热阻:㎡.k/w
（四）污垢沉降速率的计算
污垢沉降速率=（污垢热阻值×污垢热导率×污垢密度）/时间（公式4）
单位：污垢热阻值———㎡.k/w
污垢热导率———w/m.k
污垢密度———kg/m3
时 间———d(天数)
污垢沉降速率——kg/m2.d
注：1污垢沉降速率的最终显示值以mg/cm2.d为单位，转换关系式为：1 kg/m2.d=1×102mg/cm2.d。
2污垢热导率、污垢密度可由用户输入，若用户没有输入，则它们的参考值为：
污垢热导率：0.62 w/m.k（以钙、镁的碳酸盐垢计）
污垢密度：1.3×103 kg/m3 （以钙、镁的碳酸盐垢计）
瞬时污垢热阻R、污垢沉降速率，由智能仪表运算并显示出计算结果。
扬州科力环保设备有限公司承蒙各位客户和合作伙伴的信任和支持，今天已发展成为一个具有一定规模和实力的企业。我们一直致力于将国内外最先进的技术、最好的产品奉献给我们的用户，利用我们一流的研发技术、先进的生产工艺、先进的管理方法，更好地为用户提供优质的服务、卓越的产品。
公司坚持“德才兼备，任人唯贤”的人才理念，秉承“汇聚英才，创造精品”的发展策略，倡导“堂堂正正做人，认认真真做事”、“做事先做人”的观念，以公司发展目标为导向，不断完善人力资源管理体系，积极构建企业的人才高地，以建立品德优良、素质高的市场营销，技术开发，财务及行政管理的四大人才培养目标，为将公司发展成为国内一流企业而奋斗。

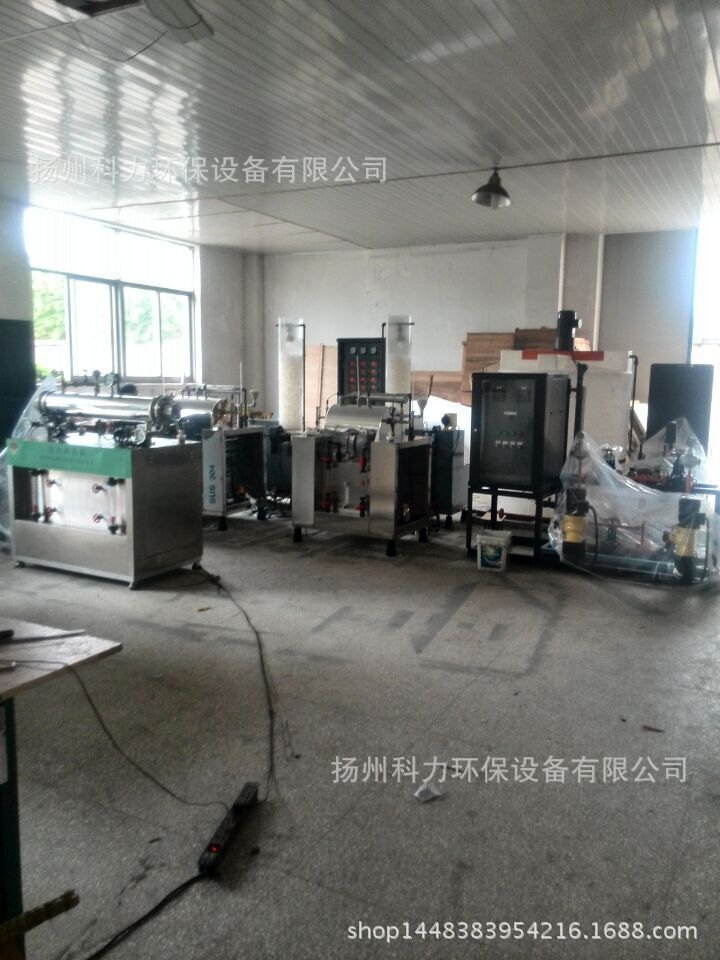

厂房介绍：
